Краткое техническое описание (Datasheet)

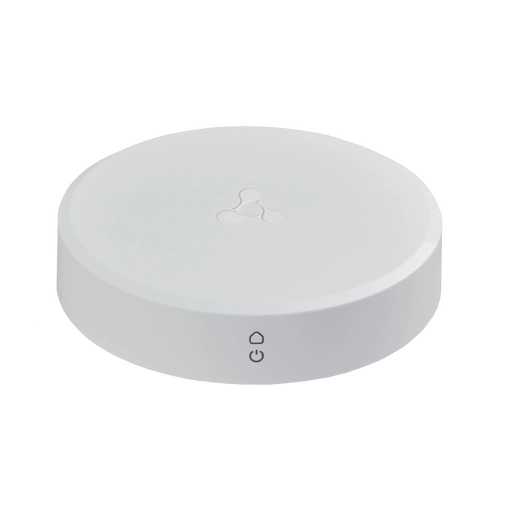

SH-20-WBZ — хаб умного дома Eltex Home, предназначенный для организации единой системы управле-
ния, конфигурирования и мониторинга умных устройств Eltex, а также устройств Zigbee других произво-
дителей.
Управление устройствами
Для мониторинга сети устройств умного дома и управления ею подключите хаб SH-20-WBZ к вашему Wi-Fi
роутеру по проводному или беспроводному соединению. Универсальным пультом управления может
стать любое мобильное устройство на базе iOS или Android с установленным на нем приложением Eltex
Home. Его можно скачать в App Store и Google Play — для быстрого перехода в магазины приложений
отсканируйте QR-код ниже. Также приложение доступно в магазинах Rustore и Huawei AppGallery.
Возможности системы умного дома Eltex Home
Использование хаба SH-20-WBZ вместе с мобильным приложением Eltex Home позволяет:
1. Получать уведомления о событиях на мобильное устройство.
2. Работать с сервисами:
– «Охрана» для обеспечения безопасности помещения (обнаружение несанкционированного доступа).
– «Контроль» для организации комфортной среды (отслеживание уровня температуры и влажности,
фиксация аварийных ситуаций, таких как задымление или протечка воды).
– «Управление» для контроля работы осветительных и бытовых приборов (автоматическое включение
света при входе в комнату, гибкая настройка каналов освещения, включение и выключение бытовых
приборов и т. д.).
3. Создавать сценарии совместной работы умных устройств. Для максимального комфорта и удобства
можно запрограммировать устройства в доме на работу в нужном режиме с указанием условий,
последовательности и времени выполнения требуемых действий.
– Объединение устройств умного дома
– Поддержка IoT-протоколов Z-Wave и Zigbee
– Wi-Fi IEEE 802.11b/g/n
– Ethernet-порт 100 Мбит/с
– Совместимость с роутерами различных производителей
www.eltex-co.ru
1
Комплексные решения для построения сетей
Техническое описание
Хаб умного дома Eltex Home SH-20-WBZ
www.eltex-co.ru
2
Умные устройства Eltex
– ИК-пульт SW-IRC для удаленного управления бытовой техникой.
1 1
– Устройства сервиса «Охрана»: датчик открытия SZ-MCT , датчик движения SZ-PIR , камера SV-C01.
1
– Устройства сервиса «Управление»: умное реле SW-RLY01/SW-RLY02, умная розетка SW-PLG01/SW-PLG02 .
– Устройства сервиса «Контроль»: датчик контроля температуры и влажности SZ-AIR-HT01, датчик дыма
SZ-SMK, датчик протечки воды SZ-WLK.
1 Необходимо использовать датчики определенных серий, подробную информацию можно уточнить у сотрудников коммерческого
отдела ЭЛТЕКС.
Аппаратные возможности
– RAM 128 МБ
– ROM 128 МБ
Интерфейсы
– 1 × 10/100BASE-T (RJ-45) Ethernet-порт
– Wi-Fi IEEE 802.11b/g/n 2.4 ГГц
– Z-Wave 869 МГц
– Zigbee 2.4 ГГц
Параметры беспроводного интерфейса
– Количество антенн: 2
– Тип антенн: внутренние
– Поддержка Wi-Fi IEEE 802.11b/g/n
– Частотный диапазон: 2400–2483.5 МГц
– MIMO: 2.4 ГГц 2×2
– Модуляция: DSSS, CCK, BPSK, QPSK, 16QAM,
64QAM
– Максимальная выходная мощность передатчика:
џCCK11: 20 дБм
џOFDM54: 19 дБм
џMCS7: 18 дБм
– Чувствительность приемника:
џMCS0: до -98 дБм
џMCS7: до -74 дБм
Параметры модуля Z-Wave
– Количество антенн: 1
– Тип антенны: внутренняя
– Рабочая частота: 869 МГц
– Максимальная выходная мощность передатчика:
14 дБм
– Чувствительность приемника: до -104 дБм
Параметры модуля Zigbee
– Количество антенн: 1
– Тип антенны: внутренняя
– Частотный диапазон: 2400–2483.5 МГц
– Максимальная выходная мощность передатчика:
19 дБм
– Чувствительность приемника: до -100 дБм
Основные сетевые функции
– DHCP Server
– DHCP Client
– Static IP
– NTP
– SSH
Физические характеристики
– Питание: внешний адаптер 5.3 В DC, 2 А
– Потребляемая мощность: не более 5 Вт
– Рабочий диапазон температур: от +5 до +40 °C
– Относительная влажность при температуре 25 °C:
до 80 %
– Габариты (Диаметр × Высота): 100 × 23 мм
– Масса: 0,082 кг
Технические характеристики
Комплексные решения для построения сетей
Техническое описание
Хаб умного дома Eltex Home SH-20-WBZ
Сделать заказ
www.eltex-co.ru
3
О компании ELTEX
Схема работы SH-20-WBZ при проводном подключении
Комплексные решения для построения сетей
Техническое описание
Хаб умного дома Eltex Home SH-20-WBZ
SH-20-WBZ
Internet
FE
2.4 ГГц, 5 ГГц
Датчик
протечки
Датчик открытия
двери
FE
Wi-Fi
Мобильное
устройство с
приложением
Eltex Home
ПК
Мобильное
устройство с
приложением
Eltex Home
Радиоканал
Z-Wave
Датчик
дыма
Камера
Датчик
движения
Умная
розетка
Wi-Fi роутер
RG-5520G-Wax/
NTU-RG-5520G-Wax
ИК-пульт
Радиоканал
Zigbee
Устройство
с Zigbee
Сервер
Сделать заказ
www.eltex-co.ru
4
О компании ELTEX
Схема работы SH-20-WBZ при беспроводном подключении
Комплексные решения для построения сетей
Техническое описание
Хаб умного дома Eltex Home SH-20-WBZ
Wi-Fi
Радиоканал
Zigbee
FE
2.4 ГГц, 5 ГГц
Камера
Датчик
дыма
Датчик
протечки
Датчик открытия
двери
Датчик
движения
Умная
розетка
Wi-Fi
Wi-Fi роутер
RG-5520G-Wax/
NTU-RG-5520G-Wax
Мобильное
устройство с
приложением
Eltex Home
ПК
Мобильное
устройство с
приложением
Eltex Home
Радиоканал
Z-Wave
ИК-пульт
Устройство
с Zigbee
Internet
Сервер
SH-20-WBZ
Сделать заказ
www.eltex-co.ru
5
О компании ELTEX
Информация для заказа
Сделать заказ О компании ELTEX
Комплексные решения для построения сетей
Техническое описание
Хаб умного дома Eltex Home SH-20-WBZ
Наименование
Описание
SH-20-WBZ
Хаб умного дома Eltex Home SH-20-WBZ
Сопутствующие товары
RG-35-Wac
Wi-Fi роутер RG-35-Wac: 1 порт WAN 10/100/1000BASE-T, 4 порта LAN 10/100/1000BASE-T,
1 порт USB, Wi-Fi (802.11n, 2×2 – 300 Мбит/с – 2.4 ГГц + 802.11ac, 4×4 – 1733 Мбит/c – 5 ГГц)
RG-35-WZ
Wi-Fi роутер с хабом умного дома Eltex Home RG-35-WZ: 1 порт WAN 10/100BASE-T,
4 порта LAN 10/100BASE-T, 1 порт USB, Wi-Fi (802.11n, 2×2 – 300 Мбит/с – 2.4 ГГц + 802.11ac,
2×2 – 867 Мбит/c – 5 ГГц), Z-Wave модуль
RG-5440G-Wac
Wi-Fi роутер RG-5440G-Wac: 1 порт WAN 10/100/1000BASE-T, 4 порта LAN 10/100/1000BASE-T,
1 порт USB, Wi-Fi (802.11n, 2×2 – 300 Мбит/с – 2.4 ГГц + 802.11ac, 4×4 – 1733 Мбит/c – 5 ГГц)
RG-5440G-WZ
Wi-Fi роутер с хабом умного дома Eltex Home RG-5440G-WZ: 1 порт WAN 10/100/1000BASE-T,
4 порта LAN 10/100/1000BASE-T, 1 порт USB, Wi-Fi (802.11n, 2×2 – 300 Мбит/с – 2.4 ГГц + 802.11ac,
4×4 – 1733 Мбит/c – 5 ГГц), Z-Wave модуль
RG-5520G-Wax
Wi-Fi роутер RG-5520G-Waz: 1 порт WAN 10/100/2500BASE-T, 4 порта LAN 10/100/1000BASE-T,
1 порт USB, Wi-Fi (802.11ax, 2×2 – 574 Мбит/c – 2.4 ГГц + 802.11ax, 2×2 – 1201 Мбит/c – 5 ГГц)
NTU-RG-5420G-Wac
Абонентский терминал NTU-RG-5420G-WZ, 1 порт PON, 4 порта LAN 10/100/1000BASE-T,
1 порт USB, Wi-Fi (802.11n, 2×2 – 300 Мбит/с – 2.4 ГГц + 802.11ac, 2×2 – 867 Мбит/c – 5 ГГц)
NTU-RG-5420G-WZ
Абонентский терминал c хабом умного дома Eltex Home NTU-RG-5420G-WZ, 1 порт PON,
4 порта LAN 10/100/1000BASE-T, 1 порт USB, Wi-Fi (802.11n, 2×2 – 300 Мбит/с – 2.4 ГГц + 802.11ac,
2×2 – 867 Мбит/c – 5 ГГц), Z-Wave модуль
NTU-RG-5440G-Wac
Абонентский терминал NTU-RG-5440G-WZ, 1 порт PON, 4 порта LAN 10/100/1000BASE-T,
1 порт USB, Wi-Fi (802.11n, 2×2 – 300 Мбит/c – 2.4 ГГц + 802.11ac, 4×4 – 1733 Мбит/c – 5 ГГц)
NTU-RG-5440G-WZ
Абонентский терминал c хабом умного дома Eltex Home NTU-RG-5440G-WZ, 1 порт PON,
4 порта LAN 10/100/1000BASE-T, 1 порт USB, Wi-Fi (802.11n, 2×2 – 300 Мбит/c – 2.4 ГГц + 802.11ac,
4×4 – 1733 Мбит/c – 5 ГГц), Z-Wave модуль
NTU-RG-5520G-Wax
Абонентский терминал NTU-RG-5520G-Wax, 1 порт GPON, 4 порта LAN 10/100/1000BASE-T,
1 порт USB 3.0, Wi-Fi (802.11ax, 2×2 – 574 Мбит/c – 2.4 ГГц + 802.11ax, 2×2 – 1201 Мбит/c – 5 ГГц)
NTU-RG-5520G-Wax-Z
Абонентский терминал c хабом умного дома Eltex Home NTU-RG-5520G-Wax-Z, 1 порт GPON,
4 порта LAN 10/100/1000BASE-T, 1 порт USB 3.0, Wi-Fi (802.11ax, 2×2 – 574 Мбит/c – 2.4 ГГц +
802.11ax, 2×2 – 1201 Мбит/c – 5 ГГц), Z-Wave модуль
SV-C01
Wi-Fi камера SV-C01
SW-IRC01
ИК-пульт, IEEE 802.11b/g/n 2.4 ГГц
SW-PLG01
Умная розетка Wi-Fi, IEEE 802.11b/g/n 2.4 ГГц
SW-RLY01
Умное реле Wi-Fi без нулевой линии, IEEE 802.11b/g/n 2.4 ГГц, 2 управляемых канала
SW-RLY02
Умное реле Wi-Fi с нулевой линией, IEEE 802.11b/g/n 2.4 ГГц, 2 управляемых канала
SZ-AIR-HT01 rev.D
Датчик контроля температуры и влажности Z-Wave
SZ-MCT rev.B
Датчик открытия в корпусе СА Z-Wave FLiRS
SZ-MCT rev.C
Датчик открытия SZ-MCT rev.C в корпусе Eltex Z-Wave FLiRS
SZ-MCT rev.C1
Датчик открытия SZ-MCT rev.C1 в корпусе Eltex Z-Wave FLiRS без выносных герконов
SZ-MCT rev.D
Датчик открытия SZ-MCT rev.D в корпусе Eltex Z-Wave FLiRS
SZ-MCT rev.D1
Датчик открытия SZ-MCT rev.D1 в корпусе Eltex Z-Wave FLiRS без выносных герконов
Сделать заказ
+7 (383) 274 10 01
+7 (383) 274 48 48
eltex@eltex-co.ru www.eltex-co.ru
www.eltex-co.ru
6
О компании ELTEX
Сделать заказ О компании ELTEX
Информация для заказа
Сделать заказ О компании ELTEX
Предприятие «ЭЛТЕКС» — ведущий российский разработчик и произ-
водитель коммуникационного оборудования с 30-летней историей.
Комплексность решений и возможность их бесшовной интеграции
в инфраструктуру Заказчика — приоритетное направление развития
компании.
Комплексные решения для построения сетей
Техническое описание
Хаб умного дома Eltex Home SH-20-WBZ
Наименование
Описание
Сопутствующие товары
SZ-PIR rev.B
Датчик движения SZ-PIR rev.B в корпусе СА Z-Wave FLiRS
SZ-PIR rev.C
Датчик движения SZ-PIR rev.C в корпусе Eltex Z-Wave FLiRS
SZ-PIR rev.D
Датчик движения SZ-PIR rev.D в корпусе Eltex Z-Wave FLiRS
SZ-SMK
Датчик дыма в корпусе Eltex Z-Wave
SZ-WLK
Датчик протечки в корпусе СА Z-Wave
SZ-WLK rev.B
Датчик протечки SZ-WLK rev.B в корпусе Eltex Z-Wave
SZ-WLK rev.D
Датчик протечки SZ-WLK rev.D в корпусе Eltex Z-Wave
Лицензии
Eltex SC-1
Опция Eltex SC, пакет на 1 устройство, 1 год
Eltex SC-100
Опция Eltex SC, пакет на 100 устройств, 1 год
Eltex SC-500
Опция Eltex SC, пакет на 500 устройств, 1 год
Eltex SC-1000
Опция Eltex SC, пакет на 1000 устройств, 1 год
Eltex SC-1500
Опция Eltex SC, пакет на 1500 устройств, 1 год
