Краткое техническое описание (Datasheet)

– Надежное и высокопроизводительное решение
– Широкая поддержка механизмов коммутации MPLS
– Резервируемые модули с возможностью горячей замены

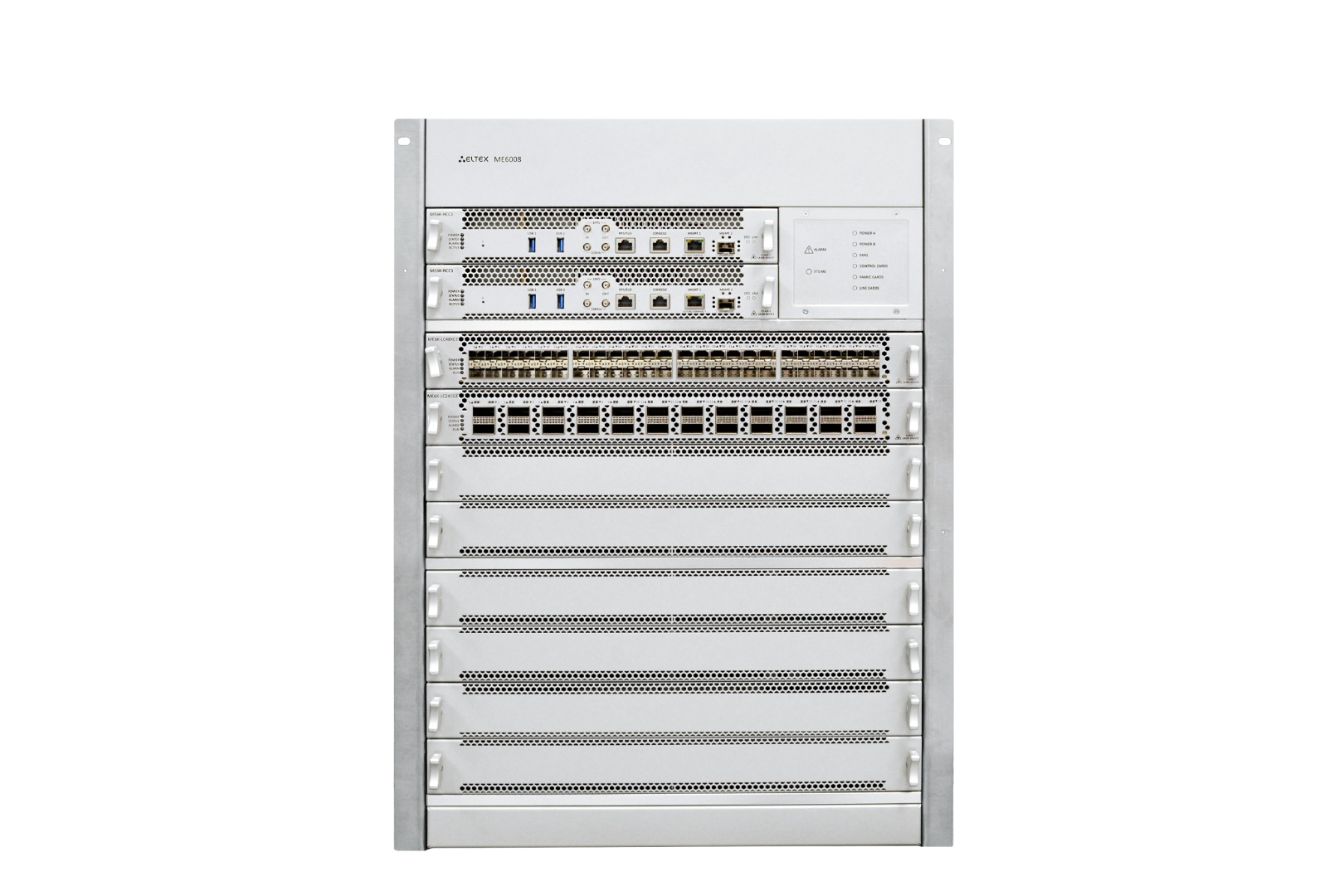

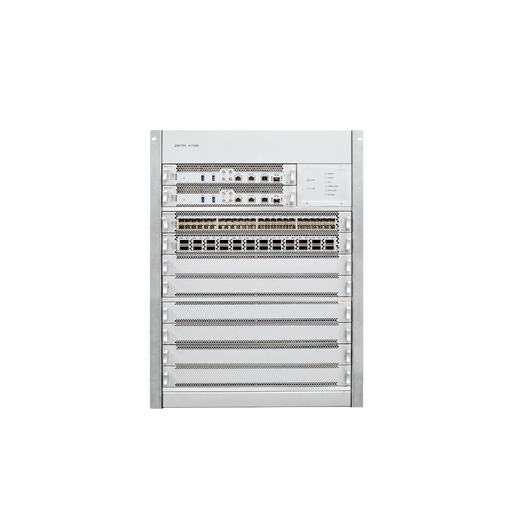

Маршрутизаторы MЕ6008 — это многофункциональные
уcтройства с высокой плотностью портов, предназначенные для
использования на сетях операторов связи в качестве
агрегирующих маршрутизаторов и маршрутизаторов границы
транспортной/MPLS-сети. Устройство может быть использовано
для организации точек присутствия оператора при предоставле-
нии услуг передачи данных крупным заказчикам с высокими
требованиями к надежности.
ME6008 поддерживает широкий набор механизмов коммутации,
маршрутизации, резервирования: MPLS Layer3 VPN, VPLS
(Kompella/Martini), VPWS с возможностями pseudowire backup,
маршрутизация Multicast-трафика с поддержкой протоколов
PIM-SM/PIM-SSM/MSDP/Anycast PIM/NG-MVPN. Устройство под-
держивает различные схемы обработки приоритизации трафика и
обеспечения качества обслуживания, позволяющие использовать
его в качестве пограничного маршрутизатора для сопряжения
сетей операторов.
Модульная архитектура ME6008 обеспечивает возможность
масштабирования и создания аппаратной конфигурации
устройства, соответствующей различным требованиям по
производительности, по типам и составу сетевых интерфейсов.
Модули маршрутизатора устанавливаются в шасси —
стандартный 19" евроконструктив 15U. В шасси предусмотрены
два слота для установки модулей маршрутизации и управления
RCC, четыре слота для модулей фабрик коммутации FC и восемь
слотов для установки линейных модулей LC.
Отказоустойчивость устройства обеспечивается резервированием
питания (шасси имеет два ввода питания DC -48V и распреде-
ленную схему электропитания) и применением сменных модулей
вентиляции. Все сменные модули, включая платы управления и
коммутации, линейные карты и модули вентиляции, допускают
замену на работающем устройстве.
Характеристики модулей
Наименование
Состав портов
Производительность
Энергопотребление
Модули маршрутизации и управления
ME6K-RCC1
Модуль маршрутизации и управления
Интерфейсы:
Порт управления 1GbE (RJ-45)
Порт управления 1GbE (SFP)
Консольный порт RS-232 (RJ-45)
Интерфейс PPS/ToD RS-232 (RJ-45)
Интерфейсы 1 PPS/10 МГц In/Out (SMB)
2 × USB 2.0
—
До 70 Вт
Модули фабрики коммутации
ME6K-FC96-8
Модуль фабрики коммутации
4,8 Тбит/с
До 250 Вт
Линейные модули
ME6K-LC48XGE
48 × 1/10/25 Гбит/с (SFP28)
1,2 Тбит/с 1000 Mpps
До 600 Вт
ME6K-LC24CGE
24 × 40/100 Гбит/с (QSFP28)
2,4 Тбит/с 1000 Mpps
До 600 Вт
Прочие модули
ME6K-FAN
Модуль вентиляции
—
До 295 Вт
ME6K-FAN-CNR
Модуль контроллера вентпанели
—
До 15 Вт
Маршрутизатор ME6008
Техническое описание
1eltex.ru
Технические характеристики
Производительность
Максимальная производительность шасси
До 19,2 Тбит/с на линейных интерфейсах при установке четырех
модулей ME6K-FC96-8, с учётом ограничений по максимальной
пропускной способности внутренней шины на слот
Максимальная пропускная способность внутренней шины на слот
До 2,15 Тбит/с при установке четырех модулей ME6K-FC96-8.
Линейные карты обеспечивают обработку данных на скорости
wirespeed при размере пакетов не менее 256 байт
Конструктивное исполнение
Состав шасси
До двух модулей маршрутизации и управления
До четырех модулей фабрики коммутации
До восьми модулей линейных интерфейсов
Расположение модулей
Линейные карты и модули маршрутизации и управления —
горизонтальное (доступ с лицевой стороны)
Модули фабрик коммутации — вертикальное (доступ с тыла шасси)
Резервирование и надежность
Резервирование модулей маршрутизации и управления
Резервирование модулей фабрик коммутации
Резервирование ПО
Распределённая схема электропитания, два ввода питания
Резервирование модулей вентиляции
1
Функциональные возможности
Функции интерфейсов
– Группы интерфейсов LAG, LACP
– Туннельные интерфейсы с поддержкой IP-GRE и IP-IP
– Интерфейсы IP unnumbered, функциональность Proxy ARP
– Layer3-интерфейсы в бридж-доменах (Bridge-domain Virtual
Interfaces, BVI)
– Равномерная балансировка трафика в группе
– Multi-chassis LAG
– Поддержка BFDoverLAG, определение неисправности
отдельного соединения (RFC 7130)
– Зеркалирование трафика SPAN, RSPAN, в том числе на основе
ACL
Протоколы и функции уровня L2
– Обеспечение коммутации Ethernet посредством
бридж-доменов и кросс-коннектов
– Поддержка IEEE bridging (IEEE 802.1d)
– Поддержка VLAN (IEEE 802.1q)
– Поддержка Q-in-Q (IEEE 802.1ad) с возможностью операций
над тегами push/pop/swap/replace
– Поддержка протоколов Spanning Tree (STP, RSTP, MSTP)
– Поддержка DHCP Snooping для бридж-доменов
– Поддержка протокола LLDP
– Поддержка EVPN/MPLS
– Поддержка EVPN/VXLAN
– Поддержка Ethernet ACL
Протоколы и функции уровня L3
– Поддержка статической unicast-маршрутизации IPv4, IPv6
– Поддержка протокола IS-IS
– Поддержка IS-IS multi-instance
– Поддержка IS-IS multi-topology
– Поддержка протоколов OSPFv2 и OSPFv3
– Поддержка OSPFv2 и OSPFv3 multi-instance
– Поддержка OSPF multi-area adjacency (RFC 5185)
– Поддержка протокола Border Gateway Protocol (BGP)
– Поддержка BGP FlowSpec для IPv4/IPv6 unicast (control-plane
и data-plane) и для VPNv4/VPNv6 (только control-plane)
– Поддержка BGP Route Reflector, BDP Additional Path
– Поддержка фильтрации маршрутов (routemap, prefix-list)
– Поддержка маршрутизации по политикам (Policy-based
routing, PBR)
– Поддержка протокола BFD для протоколов маршрутизации
и статических маршрутов
– Поддержка FastReroute/Loop Free Alternate для OSPF/IS-IS
– Поддержка VRRP (version 3), DHCP relay agent,
DHCPv4/DHCPv6-сервер
– Поддержка IPv4 ACL (access control lists) для транзитного
трафика
– Поддержка IPv6 ACL (access control lists) для транзитного
трафика
– Балансировка нагрузки ECMP
– Поддержка VRF
– Поддержка маршрутизации между VRF (Inter-VRF routing)
– Поддержка протоколов RIPv2 и RIPng
Управление Multicast
– Поддержка PIM-SM, PIM-SSM, Anycast RP
– Поддержка IGMP v2/v3, SSM mapping
– Поддержка протокола MSDP
– Поддержка MulticastVPN поверх mLDP
– Поддержка MulticastVPN поверх RSVP-TE P2MP LSP
– Поддержка технологии VRF-lite, в том числе для всех
протоколов (PIM/IGMP/MSDP)
– Поддержка BGP IPv4 multicast для PIM RPF
1Программное обеспечение устройства находится в разработке, список поддерживаемых функций может быть изменен.
2eltex.ru
Маршрутизатор ME6008
Техническое описание
1
Функциональные возможности
Функции MPLS
– Поддержка Label Distribution Protocol (LDP)
– Поддержка LDP FRR
– Поддержка mLDP
– Поддержка аутентификации LDP (Md5)
– Поддержка RSVP-TE: автоматическое построение туннелей с за-
данным требованием по полосе, полуавтоматическое постро-
ение туннелей с указанием промежуточных узлов
– Поддержка аутентификации RSVP-TE
– Поддержка RSVP-TE FRR (detour, facility)
– Поддержка RSVP-TE end-to-end protection
– Поддержка RSVP-TE autobandwidth
– Поддержка BGP IPv4 multicast для PIM RPF
– Поддержка Multiprotocol extensions for BGP-4
– Поддержка BGP labeled unicast
– Поддержка MPLS pseudowire с функционалом PW backup
– Поддержка MPLS FAT PW (flow-aware transport)
– Поддержка MPLS L2VPN
– VPWS
– VPLS LDP signalling («Martini»)
– VPLS BGP autodiscovery/signalling («Kompella»)
– VPLS BGP autodiscovery + LDP signalling
– L2VPN Inter-AS option B, option C
– Поддержка MPLS L3VPN
– L3VPN для AFI/SAFI vpnv4 unicast и vpnv6 unicast
– BGP 6VPE
– L3VPN Inter-AS option A, option B, option C
– Назначение меток в режиме label-per-vrf
– Утилиты LSP ping и LSP traceroute
– Поддержка LDPoRSVP
– Поддержка Carrier Supporting Carrier (CsC)
QoS
– Ограничение пропускной способности на входе и выходе ин-
терфейсов (ingress policing, egress policing/shaping)
– Алгоритмы обслуживания очередей: Strict Priority (SP) и
Deficit weighted round-robin (DWRR)
– До 8 очередей на логический интерфейс, в том числе до 3 SP-
очередей
– Поддержка счетчиков на очередях QoS
– Конфигурируемый иерархический QoS (HQoS)
– Настройка размера очередей и размера вспышек (burst)
– Классификация трафика на основании полей 802.1p, MPLS TC,
IP DSCP и возможность перемаркировки соответствующих по-
лей
– Маркировка и обработка QoS на основе списков контроля дос-
тупа (ACL), ACL policing
– Storm Control
Управление и мониторинг
– Интерфейс командной строки (CLI), поддержка протоколов
SSH, Telnet для удаленного управления
– Протокол SNMPv1/v2c/v3 для мониторинга состояния
устройства
– Протокол NETCONF
– Резервное сохранение и восстановление конфигурации
(локальное, FTP, SFTP, TFTP)
– Аутентификация и авторизация RADIUS, TACACS+,
аккаунтинг по TACACS+
– Удаленная смена ПО
– Мониторинг параметров и ресурсов системы
– Поддержка syslog
– Синхронизация времени, протоколы NTP, SNTP
– Возможность фильтрации сетевого доступа к протоколам
управления (Control-plane filtering)
– Возможность ограничения скорости перехвата трафика на CPU
– Поддержка ELTEX IP SLA
– Поддержка выполнения скриптов при появлении событий на
устройстве (EEM, embedded event manager)
Функции обеспечения надежности
– Резервирование модулей управления, время обнаружения
аварии одного из модулей — не более 300 мс
– Синхронизация FIB/ARP-таблиц между модулями управления
– Graceful Restart для протоколов маршрутизации
– Non-stop forwarding
– Обновление ПО с минимальным перерывом сервиса
(In-service Software Upgrade)
– Хранение двух версий ПО на внутреннем накопителе
– Возможность отката на предыдущую версию ПО при
проведении обновления
1Программное обеспечение устройства находится в разработке, список поддерживаемых функций может быть изменен.
3eltex.ru
Маршрутизатор ME6008
Техническое описание
Информация для заказа
Описание
Шасси
Шасси универсального пограничного маршрутизатора ME6008 с установленными модулями
вентиляции и модулями контроллеров вентпанелей
Модули маршрутизации и управления
Модуль маршрутизации и управления
Модули фабрики коммутации
Модуль фабрики коммутации для шасси MЕ6008
Линейные модули и модули статистики
Линейный модуль 24 × 40/100 Гбит/с (QSFP28)
Линейный модуль 48 × 1/10/25 Гбит/с (SFP28)
Модуль статистики
Прочие модули
Модуль вентиляции
Модуль контроллера вентпанели
Физические характеристики и условия окружающей среды
Вентиляция корпуса
Воздушный поток спереди назад (front-to-back).
Пять сменных модулей вентиляции с возможностью горячей замены
Источники питания
Два ввода питания постоянного тока 38–72 В
Максимальная потребляемая мощность
7500 Вт
Диапазон рабочих температур
От 0 до 45 °C
Температура хранения
от -40 до 70 °C
Масса
Шасси в сборе без RCC/FC/LC– 73,2 кг
ME6K-RCC1 – 2,5 кг
ME6K-FC96-1 – 6,8 кг
ME6K-LC24CGE – 7 кг (7,4 кг c модулем ME6K-SM-STAT)
ME6K-LC48XGE – 6,9 кг (7,3 кг c модулем ME6K-SM-STAT)
Габаритные размеры (Ш × В × Г)
Шасси – 486,4 × 665,5 × 883,9 мм
ME6K-RCC1 – 304 × 50 × 252 мм
ME6K-FC96-1 – 50 × 560 × 334,3 мм
ME6K-LC24CGE – 430 × 50 × 388 мм
ME6K-LC48XGE – 430 × 50 × 388 мм
ME6K-FAN – 69 × 663,8 × 84,3 мм
ME6K-FAN-CNR – 62 × 33,1 × 422,6 мм
Маршрутизатор ME6008
Техническое описание
Сделать заказ
Предприятие «ЭЛТЕКС» — ведущий российский разработчик и произ-
водитель коммуникационного оборудования с 30-летней историей.
Комплексность решений и возможность их бесшовной интеграции
в инфраструктуру Заказчика — приоритетное направление развития
компании.
О компании Eltex
+7 (383) 274 10 01
+7 (383) 274 48 48
eltex@eltex.ru eltex.ru
4eltex.ru
