Краткое техническое описание (Datasheet)
– Надежное и высокопроизводительное решение
– Широкая поддержка механизмов коммутации MPLS
– Резервируемые модули с возможностью горячей замены
Маршрутизаторы MЕ5000M — это многофункциональные
уcтройства с высокой плотностью портов, предназначенные
для использования на сетях операторов связи в качестве
маршрутизаторов уровня ядра IP/MPLS-сети: агрегирующих,
пограничных, транспортных. Устройство может быть ис-
пользовано для построения высокопроизводительных узлов
коммутации и маршрутизации с высоким уровнем надеж-
ности за счёт использования функций резервирования, авто-
матического переключения и автоматического восстановле-
ния связности сети. Устройство может применяться на сетях
крупных операторов связи.
Маршрутизатор входит в состав серии ME и унифицирован с
остальными моделями маршрутизаторов по программному
обеспечению, набору сетевых функций и интерфейсам
управления. ME5000M поддерживает широкий набор
механизмов коммутации, маршрутизации, резервирования:
MPLS Layer3 VPN, VPLS в режимах Kompella и Martini, VPWS с
возможностями pseudowire backup, маршрутизация трафика
Multicast с поддержкой протоколов PIM-SM/PIM-SSM/
MSDP/Anycast PIM/NG-MVPN. Устройство поддерживает раз-
личные схемы обработки приоритизации трафика и обеспе-
чения качества обслуживания, позволяющие исполь-зовать
его в качестве пограничного маршрутизатора для со-
пряжения сетей операторов.
Модульная архитектура ME5000M обеспечивает возможность
масштабирования и создания аппаратной конфигурации уст-
ройства, соответствующей различным требования по производи-
тельности, по типам и составу сетевых интерфейсов.
Наименование
Описание
Производительность
Энергопотребление
Модули маршрутизации и управления
FMC32
Модуль маршрутизации и управления.
Объем оперативной памяти процессора – до 64 ГБ
Интерфейсы:
Порт управления 1GbE RJ-45
Порт управления 1GbE SFP
Консольный порт RS-232 (RJ-45)
Порты USB 2 × USB 3.0
3,06 Tbps
До 190 Вт
Линейные карты
LC20XGE
Модуль интерфейсов 10GE.
1
Интерфейсы: 20 × 10GBASE-R (SFP+)/1000BASE-X (SFP)
200 Gbps 720 Mpps
До 250 Вт
LC8XLGE
Модуль интерфейсов 40GE/100GE.
Интерфейсы: 4 × 40GBASE-R4 (QSFP+) +
4 × 100GBASE-R4 (QSFP28)/40GBASE-R4 (QSFP+)
560 Gbps 720 Mpps
До 250 Вт
Прочие модули
ME5000-mFC2
Модуль вентиляции
—
До 400 Вт
Характеристики модулей

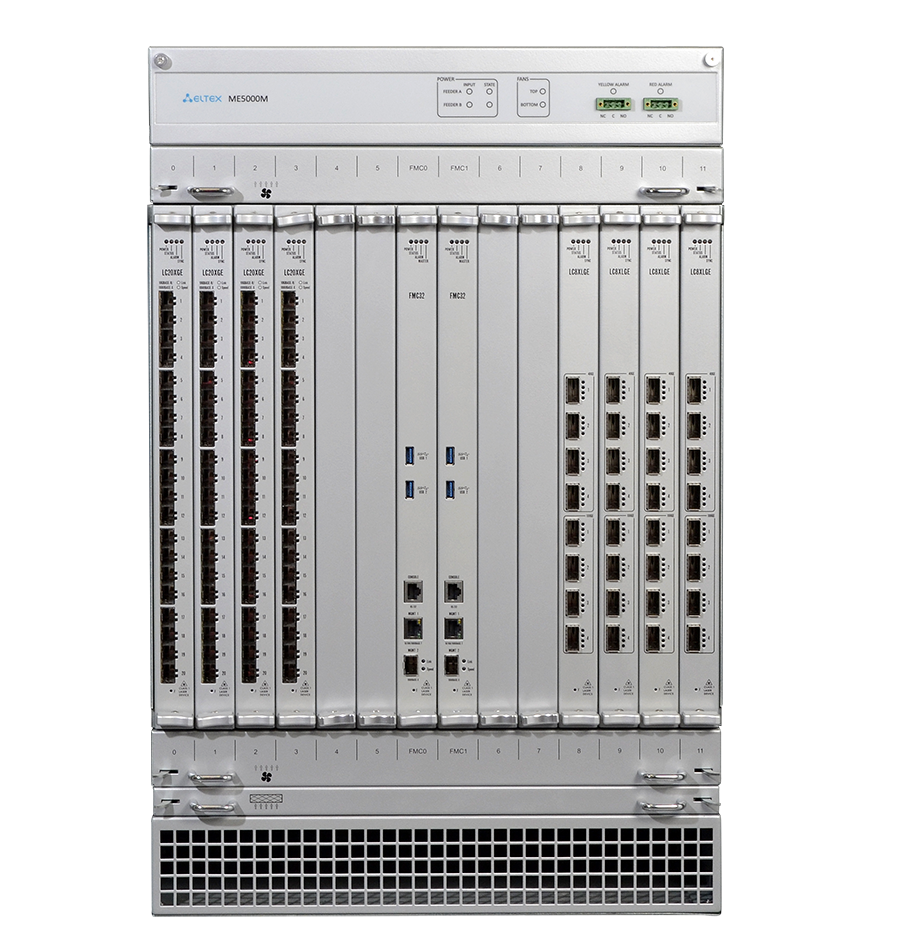

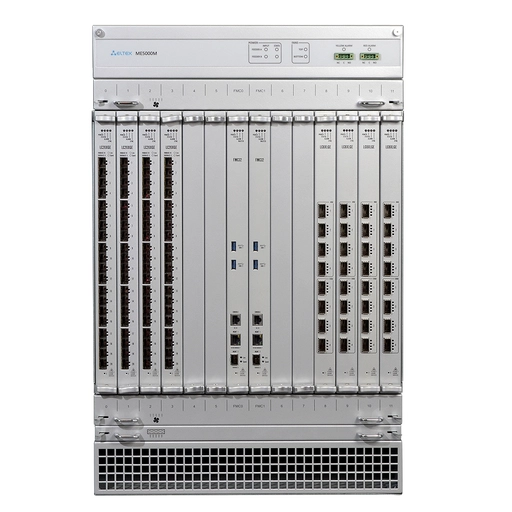

Модули маршрутизатора устанавливаются в шасси — стандартный
19" евроконструктив высотой 15U. В шасси предусмотрены 2 слота
для установки модулей управления и коммутации и 12 слотов для
установки линейных карт.
Отказоустойчивость устройства обеспечивается резервированием
питания (шасси имеет два ввода питания DC -48V и распреде-
ленную схему электропитания) и применением сменных модулей
вентиляции. Все сменные модули, включая платы управления и
коммутации, линейные карты и модули вентиляции, допускают
замену на работающем устройстве.
Маршрутизатор ME5000M
Техническое описание
1eltex.ru
1Поддержка auto-negotiation и скоростей 10M/100M только на интерфейсах 1–4.
Технические характеристики
Количество пакетных очередей
96k на линейную карту
Емкость базы маршрутов FIB
До 3,9M маршрутов IPv4 либо 2,7M IPv6 (фактическая вместимость
FIB зависит от длины префикса)
Ресурс является разделяемым с таблицами ARP и IPv6 ND cache
Емкость таблицы MAC-адресов
До 750000 на линейную карту
Ресурс является разделяемым с таблицами MPLS-коммутации и
элементами single-hop BFD-сессий
Емкость базы маршрутов RIB
До 72M маршрутов IPv4
До 32M маршрутов IPv6
Определяется объемом свободной оперативной памяти
Количество L3-сабинтерфейсов
До 96k на устройство
До 8k на линейную карту
Количество MPLS VPN-соединений (сервисных туннелей L2/L3)
До 16k на устройство
Количество MPLS LSP (транспортных туннелей)
До 16k на линейную карту
Количество ARP-записей
До 57k на линейную карту
Количество VRF (MPLS L3VPN)
До 4000
Производительность
Коммутационная производительность модуля управления и
коммутации
3,06 Тбит/с
Максимальная производительность фабрики коммутации шасси
До 6,1 Тбит/с при установке двух модулей FMC32
Максимальная пропускная способность на слот
До 255 Гбит/с при установке одного модуля FMC32
До 510 Гбит/с при установке двух модулей FMC32
Линейные карты обеспечивают обработку данных на скорости
wirespeed при размере пакетов 256 байт и более
Производительность модулей линейных интерфейсов
Обработка данных на скорости wirespeed при размере пакетов 256
байт и более
Конструктивное исполнение
Состав шасси
До 2 модулей управления и коммутации
До 12 модулей линейных интерфейсов
Расположение модулей
Вертикальное
Резервирование
Резервирование модулей маршрутизации и управления
Два ввода питания, распределенная схема электропитания модулей
с резервированием «1+1»
Резервирование модулей вентиляции
Маршрутизатор ME5000M
Техническое описание
2eltex.ru
1
Функциональные возможности
Функции интерфейсов
– Группы интерфейсов LAG, LACP
– Туннельные интерфейсы с поддержкой IP-GRE и IP-IP
– Интерфейсы IP unnumbered, функциональность Proxy ARP
– Layer3-интерфейсы в бридж-доменах (Bridge-domain Virtual
Interfaces, BVI)
– Равномерная балансировка трафика в группе
– Multi-chassis LAG
– Поддержка BFDoverLAG, определение неисправности
отдельного соединения (RFC 7130)
– Зеркалирование трафика SPAN, RSPAN, в том числе на основе
ACL
– Поддержка SyncE
– Поддержка QSFP-breakout с разбиением 4×10G и 4×25G
– Поддержка объединения 4×10G интерфейсов в один
40G-интерфейс
Протоколы и функции уровня L2
– Обеспечение коммутации Ethernet посредством
бридж-доменов и кросс-коннектов
– Поддержка IEEE bridging (IEEE 802.1d)
– Поддержка VLAN (IEEE 802.1q)
– Поддержка Q-in-Q (IEEE 802.1ad) с возможностью операций
над тегами push/pop/swap/replace
– Поддержка протоколов Spanning Tree (STP, RSTP, MSTP)
– Поддержка DHCP Snooping для бридж-доменов
– Поддержка протокола LLDP
– Поддержка EVPN/MPLS
– Поддержка EVPN VPWS
– Поддержка EVPN/VXLAN
– Поддержка Ethernet ACL
Протоколы и функции уровня L3
– Поддержка статической unicast-маршрутизации IPv4, IPv6
– Поддержка протокола IS-IS
– Поддержка IS-IS multi-instance
– Поддержка IS-IS multi-topology
– Поддержка протоколов OSPFv2 и OSPFv3
– Поддержка OSPFv2 и OSPFv3 multi-instance
– Поддержка OSPF multi-area adjacency (RFC 5185)
– Поддержка протокола Border Gateway Protocol (BGP)
– Поддержка BGP FlowSpec для IPv4/IPv6 unicast (control-plane
и data-plane) и для VPNv4/VPNv6 (только control-plane)
– Поддержка BGP Route Reflector, BGP Additional Path
– Поддержка BGP table policy, BGP AIGP, BGP Conditional
Advertisement
– Поддержка фильтрации маршрутов (routemap, prefix-list)
– Поддержка маршрутизации по политикам (Policy-based
routing, PBR)
– Поддержка протокола BFD для протоколов маршрутизации
и статических маршрутов
– Поддержка FastReroute/Loop Free Alternate для OSPF/IS-IS
– Поддержка VRRP (version 3), DHCP relay agent,
DHCPv4/DHCPv6-сервер
– Поддержка IPv4 ACL (access control lists) для транзитного
трафика
– Поддержка IPv6 ACL (access control lists) для транзитного
трафика
– Балансировка нагрузки ECMP
– Поддержка VRF
– Поддержка маршрутизации между VRF (Inter-VRF routing) с воз-
можностью фильтрации маршрутов
– Поддержка протоколов RIPv2 и RIPng
Управление Multicast
– Поддержка PIM-SM, PIM-SSM, Anycast RP
– Поддержка IGMP v2/v3, IGMP Snooping, SSM mapping
– Поддержка протокола MSDP
– Поддержка MulticastVPN поверх mLDP
– Поддержка MulticastVPN поверх RSVP-TE P2MP LSP
– Поддержка технологии VRF-lite, в том числе для всех
протоколов (PIM/IGMP/MSDP)
– Поддержка BGP IPv4 multicast для PIM RPF
Функции MPLS
– Поддержка Label Distribution Protocol (LDP)
– Поддержка LDP FRR
– Поддержка mLDP
– Поддержка аутентификации LDP (MD5)
– Поддержка RSVP-TE: автоматическое построение туннелей с
заданным требованием по полосе, полуавтоматическое по-
строение туннелей с указанием промежуточных узлов
– Поддержка аутентификации RSVP-TE
– Поддержка RSVP-TE FRR (detour, facility)
– Поддержка RSVP-TE end-to-end protection
– Поддержка RSVP-TE autobandwidth
– Поддержка BGP IPv4 multicast для PIM RPF
– Поддержка Multiprotocol extensions for BGP-4
– Поддержка BGP labeled unicast, BGP 6PE
– Поддержка MPLS pseudowire с функционалом PW backup
– Поддержка MPLS FAT PW (flow-aware transport)
– Поддержка MPLS L2VPN
– VPWS
– VPLS LDP signalling («Martini»)
– VPLS BGP autodiscovery/signalling («Kompella»)
– VPLS BGP autodiscovery + LDP signalling
– L2VPN Inter-AS option B, option C
– Поддержка MPLS L3VPN
– L3VPN для AFI/SAFI vpnv4 unicast и vpnv6 unicast
– BGP 6VPE
– L3VPN Inter-AS option A, option B, option C
– Назначение меток в режиме label-per-vrf
– Утилиты LSP ping и LSP traceroute
– Поддержка LDPoRSVP
– Поддержка Carrier Supporting Carrier (CsC)
QoS
– Ограничение пропускной способности на входе и выходе ин-
терфейсов (ingress policing, egress policing/shaping)
– Алгоритмы обслуживания очередей: Strict Priority (SP) и
Deficit weighted round-robin (DWRR)
– До 8 очередей на логический интерфейс, в том числе до 3 SP-
очередей
– Поддержка счетчиков на очередях QoS
– Конфигурируемый иерархический QoS (HQoS)
– Настройка размера очередей и размера вспышек (burst)
– Классификация трафика на основании полей 802.1p, MPLS TC,
IP DSCP и возможность перемаркировки соответствующих по-
лей
– Маркировка и обработка QoS на основе списков контроля дос-
тупа (ACL), ACL policing
– Storm Control
1Набор функций соответствует версии ПО 3.13.0.
Маршрутизатор ME5000M
Техническое описание
3eltex.ru
1
Функциональные возможности (продолжение)
Управление и мониторинг
– Интерфейс командной строки (CLI), поддержка протоколов
SSH, Telnet для удаленного управления
– Протокол SNMPv1/v2c/v3 для мониторинга состояния
устройства
– Протокол NETCONF
2
– Экспорт статистических данных (Netflow v9, v5, IPFIX)
– Резервное сохранение и восстановление конфигурации
(локальное, FTP, SFTP, TFTP)
– Аутентификация и авторизация RADIUS, TACACS+,
аккаунтинг по TACACS+
– Удаленная смена ПО
– Мониторинг параметров и ресурсов системы
– Поддержка syslog
– Синхронизация времени, протоколы NTP, SNTP
– Возможность фильтрации сетевого доступа к протоколам
управления (Control-plane filtering)
– Возможность ограничения скорости перехвата трафика на CPU
– Поддержка ELTEX IP SLA
– Поддержка выполнения скриптов при появлении событий на
устройстве (EEM, embedded event manager)
Функции обеспечения надежности
– Резервирование модулей управления, время обнаружения
аварии одного из модулей — не более 300 мс
– Синхронизация FIB/ARP-таблиц между модулями управления
– Graceful Restart для протоколов маршрутизации
– Non-stop forwarding
– Обновление ПО с минимальным перерывом сервиса
(In-service Software Upgrade)
– Хранение двух версий ПО на внутреннем накопителе
– Возможность отката на предыдущую версию ПО при
проведении обновления
1
Набор функций соответствует версии ПО 3.13.0.
2 Требуется наличие аппаратного модуля сбора статистики на линейных картах с активированным Netflow/IPFIX.
Физические параметры и условия окружающей среды
Вентиляция корпуса
Воздушный поток «спереди назад» (front-to-back)
2 сменных модуля вентиляции с возможностью горячей замены
Источники питания
2 ввода питания постоянного тока 36–72 В
Распределенная система питания с резервированием
Максимальная потребляемая мощность
4200 Вт
Диапазон рабочих температур
От 0 до 45 °C
Температура хранения
От -40 до 70 °C
Масса
Шасси в сборе без LC/FMC – 46,7 кг
FMC32 – 3,42 кг
LC20XGE – 3,7 кг
LC8XLGE – 3,9 кг
ME5000-mFC2 – 6,28 кг
МЕ5000-FP – 0,76 кг
Габаритные размеры (Ш × В × Г)
Шасси – 487 × 661 × 495 мм
FMC32 – 30 × 358,5 × 397 мм
LC20XGE – 30 × 358 × 397 мм
LC8XLGE – 30 × 358 × 397 мм
ME5000-mFC2 – 436 × 43 × 446 мм
МЕ5000-FP – 30 × 341,5 × 397 мм
Физические характеристики
Маршрутизатор ME5000M
Техническое описание
4eltex.ru
Информация для заказа
Наименование
Описание
Шасси
ME5000M шасси
Шасси универсального пограничного маршрутизатора ME5000M. Пропускная способность до 6 Тбит/c
(до 510 Гбит/с на слот)
Модули маршрутизации и управления
FMC32
Модуль маршрутизации и управления FMC32. Объем оперативной памяти CPU 64 ГБ
Линейные карты
LC20XGE
Линейная карта LC20XGE. Интерфейсы: 20 × 10GBASE-R (SFP+)/1000BASE-X (SFP)
LC20XGE-STAT
Линейная карта LC20XGE с установленным модулем сбора статистики.
Интерфейсы: 20 × 10GBASE-R (SFP+)/1000BASE-X (SFP)
LC8XLGE
Линейная карта LC8XLGE. Интерфейсы: 4 × 40GBASE-R4 (QSFP+) + 4 × 100GBASE-R4 (QSFP28)/
40GBASE-R4 (QSFP+)
LC8XLGE-STAT
Линейная карта LC8XLGE с установленным модулем сбора статистики.
Интерфейсы: 4 × 40GBASE-R4 (QSFP+) + 4 × 100GBASE-R4 (QSFP28)/40GBASE-R4 (QSFP+)
Прочие модули
ME5000-mFC2
Модуль вентиляции ME5000-mFC2. Обязательна установка двух модулей в шасси
ME5000-FP
Заглушка слота для установки в неиспользуемые слоты шасси. Установка заглушек обязательна для
правильной работы системы вентиляции шасси
Маршрутизатор ME5000M
Техническое описание
Сделать заказ
Предприятие «ЭЛТЕКС» — ведущий российский разработчик и произ-
водитель коммуникационного оборудования с 30-летней историей.
Комплексность решений и возможность их бесшовной интеграции
в инфраструктуру Заказчика — приоритетное направление развития
компании.
О компании Eltex
+7 (383) 274 10 01
+7 (383) 274 48 48
eltex@eltex.ru eltex.ru
5eltex.ru
