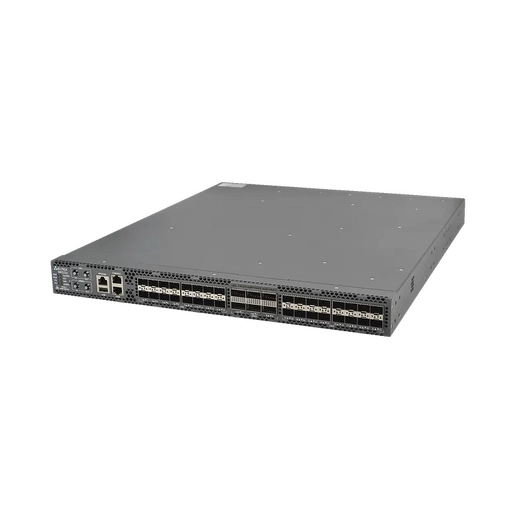

Eltex ME5210S

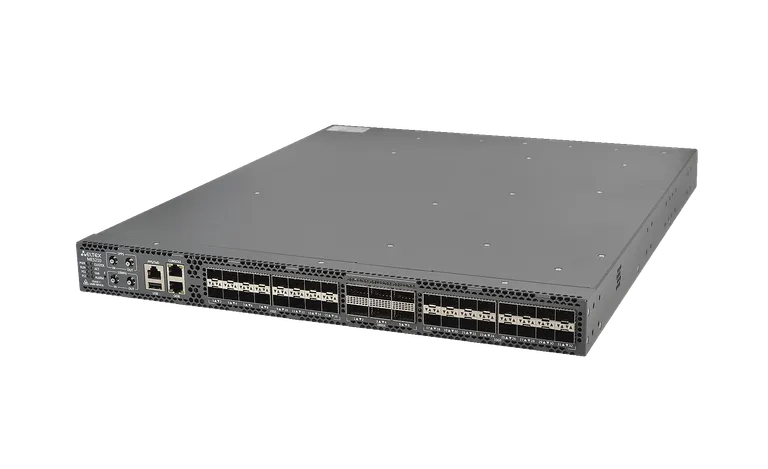

Eltex ME5210S
Монтоев Анатолий
Акименко Евгений (Новосибирск)
Алексеев Никита (Москва)
Бадер Дарья (Новосибирск)
Бекетов Максим (Новосибирск)
Браун Захар (Новосибирск)
Бринева Анна (Москва)
Бубенов Максим (Новосибирск)
Буйнич Алексей (Новосибирск)
Бурдюгова Татьяна (Москва)
Бурмистров Игорь (Москва)
Васильева Татьяна (Москва)
Дашкина Ксения (Новосибирск)
Дудоров Дмитрий (Москва)
Жигульская Екатерина (Москва)
Ильиных Никита (Новосибирск)
Камышников Григорий (Новосибирск)
Каночкин Виталий (Москва)
Кириллова Маргарита (Новосибирск)
Клюй Вячеслав (Москва)
Козлов Дмитрий (Новосибирск)
Кузьмин Максим (Москва)
Ларин Алексей (Москва)
Ломоносова Екатерина (Новосибирск)
Лысенко Алексей (Москва)
Макаревич Евгений (Новосибирск)
Монтоев Анатолий (Новосибирск)
Мосин Михаил (Новосибирск)
Муртазин Камиль (Казань)
Наполов Илья (Москва)
Передерин Сергей (Новосибирск)
Поддубный Владислав (Москва)
Пучков Александр (Москва)
Пчелинская Светлана (Москва)
Рекун Антон (Москва)
Репьюк Алексей (Новосибирск )
Самойлов Иван (Новосибирск)
Сидоренко Никита (Новосибирск)
Степанов Артем (Москва)
Сутоцких Илья (Москва)
Сытый Александр (Москва)
Трифонов Артем (Новосибирск)
Ударцев Евгений (Новосибирск)
Фадин Дмитрий (Москва)
Файзрахманов Марат (Москва)
Чердынцев Артём (Москва)
Шатуха Егор (Москва)
Шаяхметов Илья (Новосибирск)
Щербаков Максим (Москва)
+7 (985) 057 5426
Документация
Предыдущие версии
Описание
Предыдущие версии
Программное обеспечение
Сертификаты
Предыдущие версии
Чертежи и 3D-модели
Предыдущие версии
Душевная тех. поддержка

Краткое техническое описание (Datasheet)

– Поддержка функций L2/L3/MPLS-коммутации и маршрутизации
– Обеспечение надежности за счет аппаратных и программных функций
резервирования
– Серия устройств с различными уровнями производительности
Маршрутизаторы серии MЕ — это многофункциональные уcтройства, предназначенные для ис-
пользования на сетях операторов связи в качестве маршрутизаторов уровня доступа, агрегирующих
маршрутизаторов и маршрутизаторов границы транспортной сети. Устройства могут быть ис-
пользованы для организации точек присутствия крупных операторов при предоставлении услуг
передачи данных заказчикам с высокими требованиями к надежности.
Маршрутизаторы серии MЕ имеют единое программное обеспечение и интерфейсы управления.
Функциональные возможности устройств включают широкий набор механизмов коммутации,
маршрутизации, резервирования, такие как: MPLS Layer3 VPN, VPLS в режимах Kompella и Martini,
VPWS с возможностями pseudowire backup, маршрутизация Multicast-трафика с поддержкой
протоколов PIM-SM/PIM-SSM/MSDP/Anycast PIM/NG-MVPN. Устройства поддерживают различные
схемы обработки качества обслуживания и приоритизации трафика QoS, позволяющие
использовать их в качестве граничных маршрутизаторов сети для терминации клиентских сервисов.
Отказоустойчивость устройств обеспечивается путем резервирования источников питания в ре-
жиме «1+1» и применением сменных модулей вентиляции. Все резервируемые блоки допускают
замену на работающем устройстве.
ME5100S и ME5200S — маршрутизаторы с поддержкой синхронизации Synchronous Ethernet в
соответствии со стандартами ITU-T SyncE. Устройства снабжены выделенными интерфейсами SMB
для ввода/вывода синхросигнала 10 МГц. Данные модели могут быть использованы на сетях
мобильных операторов в роли транспорта Mobile Backhaul.
ME2001, ME5210S — маршрутизаторы с поддержкой синхронизации в соответствии со стан-
дартами ( ). Устройства могут быть использованы при построении ин-SyncE и IEEE 1588v2 PTP
фраструктуры мобильных сетей связи поколения 5 в роли маршрутизаторов доступа, в ка-G
честве маршрутизаторов уровня и маршрутизаторов границы транспортной Cell Site Gateway
сети.
МЕ5200S
МЕ5100S
МЕ5210S
МЕ2001
Маршрутизаторы серии ME
Техническое описание
1eltex.ru
Технические характеристики
ME5100S
МЕ5200S
ME5210S
ME2001
Интерфейсы
Встроенные интерфейсы
– Сетевые интерфейсы
џ20 × 10GBASE-R (SFP+)/1000BASE-X (SFP)
– Интерфейсы управления
џOut Of Band 1GE (RJ-45)
џКонсольный порт RS-232 (RJ-45)
– Интерфейсы синхронизации
џ10 МГц In/Out (SMB, 50 Ом)
– 1 × USB 2.0
– Сетевые интерфейсы
џ32 × 10GBASE-R (SFP+)/1000BASE-X (SFP)
џ4 × 100GBASE-R4 (QSFP28)/
40GBASE-R4 (QSFP+)
– Интерфейсы управления
џOut Of Band 1GE (RJ-45)
џКонсольный порт RS-232 (RJ-45)
– Интерфейсы синхронизации
џ10 МГц In/Out (SMB, 50 Ом)
– 1 × USB 2.0
– Сетевые интерфейсы
џ32 × 10GBASE-R (SFP+)/1000BASE-X (SFP)
џ6 × 100GBASE-R4 (QSFP28)/
40GBASE-R4 (QSFP+)
– Интерфейсы управления
џOut Of Band 1GE (RJ-45)
џКонсольный порт RS-232 (RJ-45)
– Интерфейсы синхронизации
џ1 PPS In/Out (SMB, 50 Ом)
џ10 МГц In/Out (SMB, 50 Ом)
џTime of Day (RJ-45)
– 1 × USB 2.0
– Сетевые интерфейсы
џ16 × 10GBASE-R (SFP+)/1000BASE-X (SFP)
џ8 × 25GBASE-R (SFP28)/10GBASE-R (SFP+)/
1
1000BASE-X (SFP)
џ2 × 100GBASE-R4 (QSFP28)/
40GBASE-R4 (QSFP+)
– Интерфейсы управления
џOut Of Band 1GE (RJ-45)
џКонсольный порт RS-232 (RJ-45)
– Интерфейсы синхронизации
џ1 PPS In/Out (SMB, 50 Ом)
џPPS/Time of Day (RJ-45)
џ10 МГц In/Out (SMB, 50 Ом)
– 1 × USB 2.0
Производительность
Пропускная способность
200 Gbps, 300 Mpps
720 Gbps, 720 Mpps
920 Gbps, 720 Mpps
300 Gbps, 300 Mpps
Объём буферной памяти
6 ГБ
8 ГБ
8 ГБ
3 ГБ
Объем оперативной
памяти CPU
RAM 8 ГБ
RAM 16 ГБ
RAM 64 ГБ
RAM 16 ГБ
Объем SSD-накопителя
SSD 32 ГБ
SSD 32 ГБ
SSD 256 ГБ (M.2)
SSD 16 ГБ (M.2)
Размер таблицы MAC-
адресов
До 256k
До 750k
(ресурс является разделяемым с
таблицами MPLS-коммутации и
элементами single-hop BFD-сессий)
До 750k
(ресурс является разделяемым с
таблицами MPLS-коммутации и
элементами single-hop BFD-сессий)
До 250k
(разделяемый ресурс)
Количество bridge-
доменов
До 4k
До 8k
До 8k
До 8k
Емкость таблиц
маршрутизации
FIB: до 1M IPv4 либо до 512k IPv6
Ресурс является разделяемым с таблицами
ARP и IPv6 ND cache
RIB: до 3M IPv4 либо до 2M IPv6
(определяется объемом свободной
оперативной памяти)
FIB: до 4M IPv4 либо до 2,7M IPv6
Фактическая вместимость FIB зависит от
длины префиксов
Ресурс является разделяемым с таблицами
ARP и IPv6 ND cache
RIB: до 5,9M IPv4 либо до 4M IPv6
(определяется объемом свободной
оперативной памяти)
FIB: до 4M IPv4 либо до 2,7M IPv6
Фактическая вместимость FIB зависит от
длины префиксов
Ресурс является разделяемым с таблицами
ARP и IPv6 ND cache
RIB: до 72M IPv4 либо до 32M IPv6
(определяется объемом свободной
оперативной памяти)
FIB: до 210k IPv4 либо до 128k IPv6
Фактическая вместимость FIB зависит от
длины префиксов
RIB: до 5M IPv4 либо до 4M IPv6
(определяется объемом свободной
оперативной памяти)
1Режимы 25GE либо 10GE/1GE задаются целиком для групп портов 1–4 и 5–8 и не могут быть установлены на каждом порту по отдельности.
Маршрутизаторы серии ME
Техническое описание
2eltex.ru
Технические характеристики (продолжение)
ME5100S
МЕ5200S
ME5210S
ME2001
Производительность
Количество L3-
интерфейсов
До 4k
До 8k
До 8k
До 8k
Количество MPLS VPN-
соединений (сервисных
туннелей L2/L3)
До 12k
До 16k
До 16k
До 45k
Количество MPLS LSP
(транспортных туннелей)
До 6k
До 16k
До 16k
До 26k
Количество ARP-записей
До 20k
До 57k
До 57k
До 28k
Количество VRF
(MPLS L3VPN)
До 1000 (либо до 256 при запущенных
экземплярах BGP-процессов в каждом
из VRF)
До 1000 (либо до 256 при запущенных
экземплярах BGP-процессов в каждом
из VRF)
До 4000
До 1000 (либо до 256 при запущенных
экземплярах BGP-процессов в каждом
из VRF)
Количество очередей QoS
96k
32k
Физические параметры и условия окружающей среды
Вентиляция корпуса
Воздушный поток «спереди назад» (front-to-back)
3 сменных модуля вентиляции с возможностью горячей замены
Воздушный поток «спереди назад»
(front-to-back)
5 сменных модулей вентиляции с
возможностью горячей замены
Воздушный поток «слева направо»
(left-to-right)
1 сменный модуль вентиляции с
возможностью горячей замены
Источники питания
2 сменных источника питания с возможностью горячей замены
Переменный ток: 150–250 В, 50 Гц
Постоянный ток: 36–72 В
2 сменных источника питания с
возможностью горячей замены
Переменный ток: 200–240 В
Постоянный ток: 36–72 В
Максимальная
потребляемая мощность
250 Вт
350 Вт
350 Вт
290 Вт
Диапазон рабочих
температур
от 0 до 45 °C
от -10 до 55 °C
Температура хранения
Рабочая влажность
Масса
9,5 кг
9,8 кг
9,8 кг
5,4 кг
Габаритные размеры
(Ш × В × Г)
440 × 87 × 500 мм
440 × 44 × 560 мм
440 × 44 × 300 мм
Маршрутизаторы серии ME
Техническое описание
3eltex.ru
Комплексные решения для построения сетей
Функции интерфейсов
– Группы интерфейсов LAG, LACP
– Туннельные интерфейсы с поддержкой IP-GRE и
IP-IP
– Интерфейсы IP unnumbered, функциональность
Proxy ARP
– Layer3-интерфейсы в бридж-доменах
(Bridge-domain Virtual Interfaces, BVI)
– Равномерная балансировка трафика в группе
– Multi-chassis LAG
– Поддержка BFDoverLAG, определение неисправнос-
ти отдельного соединения (RFC 7130)
– Зеркалирование трафика SPAN, RSPAN, в том числе
на основе ACL
– Поддержка SyncE
– Поддержка QSFP-breakout с разбиением 4×10G
и 4×25G
– Поддержка объединения 4×10G интерфейсов
в один 40G-интерфейс
Протоколы и функции уровня L2
– Обеспечение коммутации Ethernet посредством
бридж-доменов и кросс-коннектов
– Поддержка IEEE bridging (IEEE 802.1d)
– Поддержка VLAN (IEEE 802.1q)
– Поддержка Q-in-Q (IEEE 802.1ad) с возможностью
операций над тегами push/pop/swap/replace
– Поддержка протоколов Spanning Tree (STP, RSTP,
MSTP)
– Поддержка DHCP Snooping для бридж-доменов
– Поддержка протокола LLDP
– Поддержка EVPN/MPLS
– Поддержка EVPN VPWS
– Поддержка EVPN/VXLAN
2
– Поддержка Ethernet ACL
Протоколы и функции уровня L3
– Поддержка статической unicast-маршрутизации
IPv4, IPv6
– Поддержка протокола IS-IS
– Поддержка IS-IS multi-instance
– Поддержка IS-IS multi-topology
– Поддержка протоколов OSPFv2 и OSPFv3
– Поддержка OSPFv2 и OSPFv3 multi-instance
– Поддержка OSPF multi-area adjacency (RFC 5185)
– Поддержка протокола Border Gateway Protocol
(BGP)
– Поддержка BGP Route Reflector, BGP Additional Path
– Поддержка BGP table policy, BGP AIGP, BGP
Conditional Advertisement
– Поддержка BGP FlowSpec для IPv4/IPv6 unicast
(control-plane и data-plane) и для VPNv4/VPNv6
(только control-plane)
– Поддержка фильтрации маршрутов (routemap,
prefix-list)
– Поддержка маршрутизации по политикам
(Policy-based routing, PBR)
– Поддержка протокола BFD для протоколов
маршрутизации и статических маршрутов
– Поддержка FastReroute/Loop Free Alternate
для OSPF/IS-IS
– Поддержка VRRP (version 3), DHCP relay agent,
DHCPv4/DHCPv6-сервер
– Поддержка IPv4 ACL (access control lists)
для транзитного трафика
– Поддержка IPv6 ACL (access control lists)
2
для транзитного трафика
– Балансировка нагрузки ECMP
– Поддержка VRF
– Поддержка маршрутизации между VRF (Inter-VRF
routing) с возможностью фильтрации маршрутов
– Поддержка протоколов RIPv2 и RIPng
Управление Multicast
– Поддержка PIM-SM, PIM-SSM, Anycast RP
– Поддержка IGMP v2/v3, IGMP Snooping, SSM
mapping
– Поддержка протокола MSDP
– Поддержка MulticastVPN поверх mLDP
– Поддержка MulticastVPN поверх RSVP-TE P2MP LSP
– Поддержка технологии VRF-lite, в том числе
для всех протоколов (PIM/IGMP/MSDP)
– Поддержка BGP IPv4 multicast для PIM RPF
Функции MPLS
– Поддержка Label Distribution Protocol (LDP)
– Поддержка LDP FRR
– Поддержка mLDP
– Поддержка аутентификации LDP (MD5)
– Поддержка RSVP-TE: автоматическое построение
туннелей с заданным требованием по полосе, полу-
автоматическое построение туннелей с указанием
промежуточных узлов
– Поддержка аутентификации RSVP-TE
– Поддержка RSVP-TE FRR (detour, facility)
– Поддержка RSVP-TE end-to-end protection
– Поддержка RSVP-TE autobandwidth
– Поддержка RSVP-TE shared-link risk group
– Поддержка Multiprotocol extensions for BGP-4
– Поддержка BGP labeled unicast, BGP 6PE
– Поддержка MPLS pseudowire с функциональностью
PW backup
– Поддержка MPLS FAT PW (flow-aware transport)
1
Функциональные возможности
1Набор функций соответствует версии ПО 3.13.0.
2 Для устройств ME5200S, ME5210S.
Маршрутизаторы серии ME
Техническое описание
4eltex.ru
Функции MPLS (продолжение)
– Поддержка MPLS L2VPN
– VPWS
– VPLS LDP signalling («Martini»)
– VPLS BGP autodiscovery/signalling («Kompella»)
– VPLS BGP autodiscovery + LDP signalling
– L2VPN Inter-AS option B, option C
– Поддержка MPLS L3VPN
– L3VPN для AFI/SAFI vpnv4 unicast и vpnv6 unicast
– BGP 6VPE
– L3VPN Inter-AS option A, option B, option C
– Назначение меток в режиме label-per-vrf
– Утилиты LSP ping и LSP traceroute
– Поддержка LDPoRSVP
– Поддержка Carrier Supporting Carrier (CsC)
QoS
– Ограничение пропускной способности на входе и
выходе интерфейсов (ingress policing, egress
policing/shaping)
– Алгоритмы обслуживания очередей: Strict Priority
(SP) и Deficit weighted round-robin (DWRR)
– До 8 очередей на логический интерфейс, в том чис-
ле до 3 SP-очередей
– Поддержка счетчиков на очередях QoS
– Конфигурируемый иерархический QoS (HQoS)
– Настройка размера очередей и размера вспышек
(burst)
– Классификация трафика на основании полей
802.1p, MPLS TC, IP DSCP и возможность перемарки-
ровки соответствующих полей
– Маркировка и обработка QoS на основе списков
контроля доступа (ACL), ACL policing
– Storm Control
Управление и мониторинг
– Интерфейс командной строки (CLI), поддержка прото-
колов SSH, Telnet для удаленного управления
– Ролевая модель доступа к командному интерфейсу
– Протокол SNMPv1/v2c/v3 для мониторинга состояния
устройства
– Протокол NETCONF
2
– Экспорт статистических данных (Netflow v9, v5, IPFIX)
– Резервное сохранение и восстановление
конфигурации (локальное, FTP, SFTP, TFTP)
– Аутентификация и авторизация RADIUS, TACACS+,
аккаунтинг по TACACS+
– Удаленная смена ПО
– Мониторинг параметров и ресурсов системы
– Поддержка syslog
– Синхронизация времени, протоколы NTP, SNTP
– Возможность фильтрации сетевого доступа
к протоколам управления (Control-plane filtering)
– Возможность ограничения скорости перехвата трафика
на CPU
– Поддержка ELTEX IP SLA
– Поддержка выполнения скриптов при появлении собы-
тий на устройстве (EEM, embedded event manager)
Функции обеспечения надежности
– Graceful Restart для протоколов маршрутизации
– Non-stop forwarding
– Хранение двух версий ПО на внутреннем накопителе
– Возможность отката на предыдущую версию ПО при
проведении обновления
1
Функциональные возможности (продолжение)
1Набор функций соответствует версии ПО 3.13.0.
2Для ME2001: поддержка в будущих версиях ПО.
Для ME5100S, ME5200S, ME5210S: требуется наличие модуля сбора статистики.
Маршрутизаторы серии ME
Техническое описание
5eltex.ru
Наименование
Описание
ME5100S
Маршрутизатор ME5100S с установленными модулями вентиляции. Интерфейсы: 20 × 10GBASE-R (SFP+)/1000BASE-X (SFP), 1 × OOB 1GE (10/100/1000BASE-T),
RS-232 (RJ-45), 1 × USB 2.0
ME5100S-STAT
Маршрутизатор ME5100S с установленными модулями вентиляции и модулем сбора статистики. Интерфейсы: 20 × 10GBASE-R (SFP+)/1000BASE-X (SFP), 1 × OOB
1GE (10/100/1000BASE-T), RS-232 (RJ-45), 1 × USB 2.0
ME5200S
Маршрутизатор ME5200S с установленными модулями вентиляции. Интерфейсы: 32 × 10GBASE-R (SFP+)/1000BASE-X (SFP), 4 × 100GBASE-R4 (QSFP28)/
40GBASE-R4 (QSFP+), 1 × OOB 1GE (10/100/1000BASE-T), RS-232 (RJ-45), 1 × USB 2.0
ME5200S-STAT
Маршрутизатор ME5200S с установленными модулями вентиляции и модулем сбора статистики. Интерфейсы: 32 × 10GBASE-R (SFP+)/1000BASE-X (SFP),
4 × 100GBASE-R4 (QSFP28)/40GBASE-R4 (QSFP+), 1 × OOB 1GE (10/100/1000BASE-T), RS-232 (RJ-45), 1 × USB 2.0
Сопутствующие товары
PM350-48/12
Источник питания от сети постоянного тока 48 В
PM350-220/12
Источник питания от сети переменного тока 230 В, 50 Гц
ME5100-FAN
Модуль вентиляции «front-to-back» для ME5100S/ME5200S (ЗИП). Конструкция маршрутизаторов предусматривает установку трёх модулей
Информация для заказа ME5100S, ME5200S
Наименование
Описание
ME5210S
Маршрутизатор ME5210S с установленными модулями вентиляции. Интерфейсы: 32 × 10GBASE-R (SFP+)/1000BASE-X (SFP), 6 × 100GBASE-R4 (QSFP28)/
40GBASE-R4 (QSFP+), 1 × OOB 1GE (10/100/1000BASE-T), RS-232 (RJ-45), 1 × USB 2.0
ME5210S-STAT
Маршрутизатор ME5210S с установленными модулями вентиляции и модулем сбора статистики. Интерфейсы: 32 × 10GBASE-R (SFP+)/1000BASE-X (SFP), 6 ×
100GBASE-R4 (QSFP28)/40GBASE-R4 (QSFP+), 1 × OOB 1GE (10/100/1000BASE-T), RS-232 (RJ-45), 1 × USB 2.0
Сопутствующие товары
PM600-48/12
Источник питания от сети постоянного тока 48 В
PM600-220/12
Источник питания от сети переменного тока 230 В, 50 Гц
4WIRE-2FAN1
Модуль вентиляции «front-to-back» для ME5210S (ЗИП). Конструкция маршрутизатора предусматривает установку пяти модулей
Информация для заказа ME5210S
Маршрутизаторы серии ME
Техническое описание
6eltex.ru
Наименование
Описание
ME2001
Маршрутизатор ME2001 с установленными модулями вентиляции. Интерфейсы: 16 × 10GBASE-R (SFP+)/1000BASE-X (SFP), 8 × 25GBASE-R (SFP28)/
10GBASE-R (SFP+)/1000BASE-X (SFP), 2 × 100GBASE-R4 (QSFP28)/40GBASE-R4 (QSFP+), 1 × OOB 1GE (10/100/1000BASE-T), RS-232 (RJ-45), 1 × USB 2.0
Сопутствующие товары
PM300T-48/12
Источник питания от сети постоянного тока 48 В
PM300T-220/12
Источник питания от сети переменного тока 230 В, 50 Гц
4WIRE-FAN5
Модуль вентиляции «left-to-right» для ME2001 (ЗИП). Конструкция маршрутизатора предусматривает установку одного модуля
Информация для заказа ME2001
Маршрутизаторы серии ME
Техническое описание
Предприятие «ЭЛТЕКС» — ведущий российский разработчик и
производитель коммуникационного оборудования с 30-летней
историей. Комплексность решений и возможность их бесшовной
интеграции в инфраструктуру Заказчика — приоритетное направление
развития компании.
+7 (383) 274 10 01
+7 (383) 274 48 48
eltex@eltex.ru www.eltex.ru
7eltex.ru
Сделать заказ
О компании Eltex
