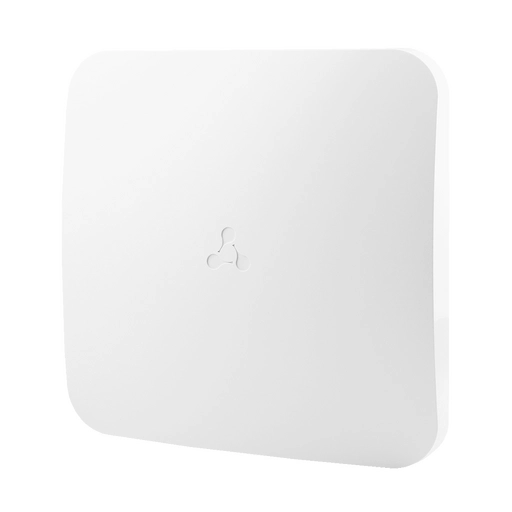

Eltex WB-3P-LR5
Акименко Евгений (Новосибирск)
Алексеев Никита (Москва)
Бадер Дарья (Новосибирск)
Бекетов Максим (Новосибирск)
Браун Захар (Новосибирск)
Бринева Анна (Москва)
Бубенов Максим (Новосибирск)
Буйнич Алексей (Новосибирск)
Бурдюгова Татьяна (Москва)
Бурмистров Игорь (Москва)
Васильева Татьяна (Москва)
Дашкина Ксения (Новосибирск)
Дудоров Дмитрий (Москва)
Жигульская Екатерина (Москва)
Ильиных Никита (Новосибирск)
Камышников Григорий (Новосибирск)
Каночкин Виталий (Москва)
Кириллова Маргарита (Новосибирск)
Клюй Вячеслав (Москва)
Козлов Дмитрий (Новосибирск)
Кузьмин Максим (Москва)
Ларин Алексей (Москва)
Ломоносова Екатерина (Новосибирск)
Лысенко Алексей (Москва)
Макаревич Евгений (Новосибирск)
Монтоев Анатолий (Новосибирск)
Мосин Михаил (Новосибирск)
Муртазин Камиль (Казань)
Наполов Илья (Москва)
Передерин Сергей (Новосибирск)
Поддубный Владислав (Москва)
Пучков Александр (Москва)
Пчелинская Светлана (Москва)
Рекун Антон (Москва)
Репьюк Алексей (Новосибирск )
Самойлов Иван (Новосибирск)
Сидоренко Никита (Новосибирск)
Степанов Артем (Москва)
Сутоцких Илья (Москва)
Сытый Александр (Москва)
Трифонов Артем (Новосибирск)
Ударцев Евгений (Новосибирск)
Фадин Дмитрий (Москва)
Файзрахманов Марат (Москва)
Чердынцев Артём (Москва)
Шатуха Егор (Москва)
Шаяхметов Илья (Новосибирск)
Щербаков Максим (Москва)
Документация
Предыдущие версии
Описание
Предыдущие версии
Программное обеспечение
Краткое техническое описание (Datasheet)
Конфигурация интерфейсов
Наименование
WAN
LAN
WB-3P-LR5
802.11а/n/ac/ax
1×1G
Схема применения
Абонентская станция
Беспроводные абонентские станции WB-3P-LR5 — высо-
копроизводительные многофункциональные абонент-
ские устройства нового поколения Wi-Fi 6, предназ-
наченные для предоставления современных высоко-
скоростных услуг посредством технологии Wi-Fi.
Беспроводное подключение
WB-3P-LR5 предназначены для подключения к беспро-
водной сети доступа Wi-Fi, которая может быть построе-
на с использованием базовых станций, передающих
информацию на дальние расстояния.
Безопасность
Для обеспечения безопасного соединения предусмот-
рены современные технологии аутентификации.
Используется шифрование WPA3, а также централизо-
ванная авторизация через RADIUS-сервер (802.1X WPA3
Enterprise).
Для управления абонентской станцией предусмотрено
разделение прав доступа по ролям с возможностью ау-
тентификации по локальной учетной записи, а также че-
рез RADIUS-сервер.
Производительность
Для стабильной и непрерывной работы устройства
используются высокопроизводительные процессоры,
позволяющие добиться самых высоких показателей в
скорости маршрутизации данных и наилучшей
эффективности работы технологии FBWA (фиксиро-
ванного широкополосного беспроводного доступа).
Питание
Технология Passive PoE дает возможность установки
оборудования в любых местах, независимо от располо-
жения источника электропитания, позволяет эко-
номить на стоимости силовых кабелей и делает инстал-
ляцию простой и не требующей больших затрат време-
ни.
— Поддержка 802.11aх (5G Wi-Fi)
— Расстояние до 20 км
— Радиоинтерфейс с поддержкой MU-MIMO 2×2
— Мощность передатчика до 27 дБм
— Интегрированная антенна 18 дБи
— Реальная пропускная способность до 1300 Мбит/с
— Режим точки доступа и клиента
— Питание Passive РoЕ 24 В
— Кнопка Reset на инжекторе
— Поддержка TDD
Абонентская станция
WB-3P-LR5 Wi-Fi 802.11ax
5 ГГц
Техническое описание
Беспроводная абонентская станция WB-3P-LR5
1eltex.ru
2
Функциональные возможности
Интерфейсы
– 1 порт Ethernet 10/100/1000BASE-T (RJ-45) с поддержкой PoE
– Wi-Fi 5 ГГц IEEE 802.11a/n/ac/ax
Возможности WLAN
– Поддержка стандартов IEEE 802.11a/n/ac/ax
– Агрегация данных, включая A-MPDU (Tx/Rx) и А-MSDU (Rx)
– Приоритеты и планирование пакетов на основе WMM
– Динамический выбор частоты (DFS)
– Режим точки доступа (AP-PTP/AP-PMP)
– Режим клиента (STA)
– Автоматическое определение расстояния
– Автоматическое управление мощностью передатчика
– Поддержка скрытого SSID
– Поддержка MAC ACL
– Обнаружение сторонних точек доступа
– Поддержка APSD
– Ограничение списка каналов
– Спектроанализатор
– Поддержка фиксированной центральной частоты
– Поддержка TDD
– Юстировка
Сетевые функции
– Автоматическое согласование скорости и дуплексного
режима
– Поддержка VLAN (Access, Trunk, General)
– Поддержка С-VLAN
– Поддержка Management VLAN
– DHCP-клиент
– Поддержка VLAN Mapping
– Поддержка Loopback Detection
– Поддержка MVR
– Поддержка NTP
– Поддержка Syslog
– Поддержка DHCP snooping
– Поддержка IGMP snooping (с возможностью ограничения
количества групп)
– Поддержка ограничения количества изученных
MAC-адресов (MAC-learning)
– Фильтрация BPDU
– Поддержка IPv6
– Поддержка LLDP
– Поддержка Ping Watchdog
Функции QoS
– Ограничение пропускной способности
– Изменение параметров WMM для радиоинтерфейса
– Поддержка приоритизации по 802.1p, DSCP и VLAN ID
– Поддержка приоритизации трафика на основании
MAC/IP-адреса
Безопасность
– Централизованная авторизация через RADIUS-сервер
(802.1X WPA/WPA2/WPA3 Enterprise)
– Шифрование WPA/WPA2/WPA3/OWE
– Авторизация через RADIUS-сервер при входе на устройство
– Система защиты аутентификации пользователя при входе на
устройство
Конфигурирование
– Удаленное управление по Telnet, SSH
– Web-интерфейс
– CLI
– NETCONF
– SNMP
Параметры беспроводного интерфейса
– Частотный диапазон 5150–5975 МГц
– Модуляция BPSK, QPSK, 16QAM, 64QAM, 256QAM, 1024QAM
– Внутренняя секторная антенна
– Поддержка MU-MIMO 2×2
– Поддержка OFDMA
– Ширина полосы: 5, 10, 20, 40, 80, 160 МГц
– Выбор канала с шагом 5 МГц
1
Рабочие каналы
– 802.11a/n/ac/ax: 32–193 (5150–5975 МГц)
2
Скорость передачи данных
– 802.11ax: 2402 Мбит/c
1
Максимальная мощность передатчика
– 5 ГГц: 27 дБм
Параметры антенны
– Коэффициент усиления: 18 дБи
– Линейная поляризация: H/V
– КСВ: не более 2
– Ширина ДН (H): 18°
– Ширина ДН (V): 18°
Чувствительность приемника
– 5 ГГц: до -96 дБм
Количество клиентов
– Рекомендуемое количество клиентов: 5
– Максимальное количество подключений: 64
Физические характеристики
– Потребляемая мощность: не более 10 Вт
– 128 MБ SPI-NAND Flash
– 256 MБ DDR3 RAM
– Питание: Passive PoE 24 В
– Рабочая температура: -45 до +65 °С
– Степень защиты: IP65
– Габариты (Ш × В × Г):
250 × 250 × 65 мм
250 × 250 × 97 мм (с кабельным вводом)
– Масса: 1,2 кг
– Крепление на мачту/стену
– Размер VESA: 100 × 100
1Количество каналов и значение максимальной выходной мощности будут изменяться в соответствии с правилами радиочастотного регулирования в вашей
стране.
2Максимальная скорость беспроводной передачи данных определена спецификациями стандартов IEEE 802.11. Реальная пропускная спо-собность будет другой.
Условия, в которых работает сеть, факторы окружающей среды, включая объем сетевого трафика, строительные материалы и конструкции, а также служебные
данные сети могут снизить реальную пропускную способность. Факторы окружающей среды могут также влиять на радиус действия сети.
Техническое описание
Беспроводная абонентская станция WB-3P-LR5
2eltex.ru
Информация для заказа
Наименование
Описание
WB-3P-LR5
Беспроводная абонентская станция WB-3P-LR5. Инжектор питания Passive PoE 24 В,
кабель питания и комплект крепежа.
Сопутствующие товары
SSM-AC
Passive PoE инжектор, SSM-240-1000A-RS, 1G, 24 В, 1 А.
