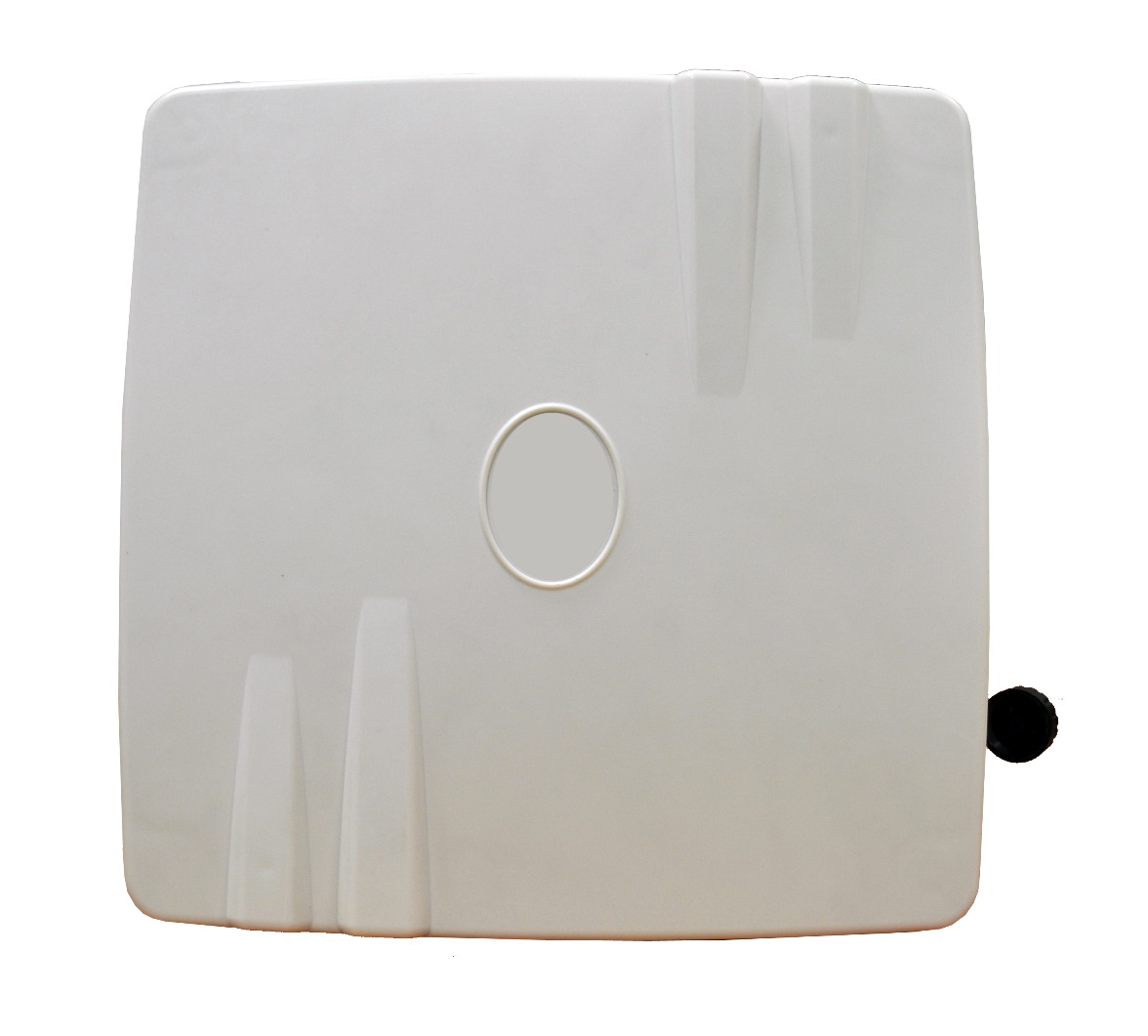

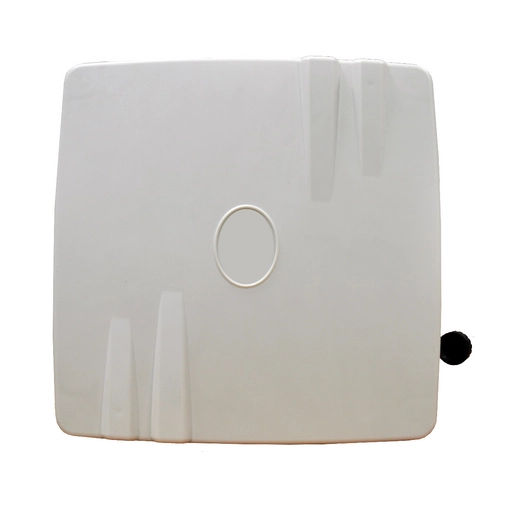

Eltex WB-1P-LR
Акименко Евгений (Новосибирск)
Алексеев Никита (Москва)
Бадер Дарья (Новосибирск)
Бекетов Максим (Новосибирск)
Браун Захар (Новосибирск)
Бринева Анна (Москва)
Бубенов Максим (Новосибирск)
Буйнич Алексей (Новосибирск)
Бурдюгова Татьяна (Москва)
Бурмистров Игорь (Москва)
Васильева Татьяна (Москва)
Дашкина Ксения (Новосибирск)
Дудоров Дмитрий (Москва)
Жигульская Екатерина (Москва)
Ильиных Никита (Новосибирск)
Камышников Григорий (Новосибирск)
Каночкин Виталий (Москва)
Кириллова Маргарита (Новосибирск)
Клюй Вячеслав (Москва)
Козлов Дмитрий (Новосибирск)
Кузьмин Максим (Москва)
Ларин Алексей (Москва)
Ломоносова Екатерина (Новосибирск)
Лысенко Алексей (Москва)
Макаревич Евгений (Новосибирск)
Монтоев Анатолий (Новосибирск)
Мосин Михаил (Новосибирск)
Муртазин Камиль (Казань)
Наполов Илья (Москва)
Передерин Сергей (Новосибирск)
Поддубный Владислав (Москва)
Пучков Александр (Москва)
Пчелинская Светлана (Москва)
Рекун Антон (Москва)
Репьюк Алексей (Новосибирск )
Самойлов Иван (Новосибирск)
Сидоренко Никита (Новосибирск)
Степанов Артем (Москва)
Сутоцких Илья (Москва)
Сытый Александр (Москва)
Трифонов Артем (Новосибирск)
Ударцев Евгений (Новосибирск)
Фадин Дмитрий (Москва)
Файзрахманов Марат (Москва)
Чердынцев Артём (Москва)
Шатуха Егор (Москва)
Шаяхметов Илья (Новосибирск)
Щербаков Максим (Москва)
Документация
Программное обеспечение
Сертификаты
Краткое техническое описание (Datasheet)
Беспроводной абонентский терминал WB-1P-LR – это вы-
сокопроизводительное многофункциональное абоне-
нтское устройство, предназначенное для предоставле-
ния современных высокоскоростных услуг посредством
технологии Wi-Fi.
Беспроводное подключение
Устройство WB-1P-LR предназначено для подключения
к беспроводной сети доступа Wi-Fi, которая может быть
построена с использованием базовых станций, переда-
ющих информацию на дальние расстояния.
Производительность
Для стабильной и непрерывной работы устройства
используются высокопроизводительные процессоры,
позволяющие добиться высоких показателей в скорости
маршрутизации данных и высокой эффективности
работы технологии FBWA (фиксированного широкопо-
лосного беспроводного доступа).
WB-1P-LR
UTP Cat 5e,
PoE+
RG-4402G-W
Телефонные
аппараты
Инжектор PoE
STB NV
Смартфон, планшет ПК
Wi-Fi 802.11ac
Базовая
станция
секторная антенна
Удобство администрирования ACS
Система автоконфигурирования Eltex.ACS, реализован-
ная на базе протокола TR-069, предоставляет оператору
удобный функционал по управлению версиями ПО и
конфигурацией абонентских устройств. Eltex.ACS
автоматически загружает в устройство индивидуальную
конфигурацию в соответствии с учетными данными
абонента. Функция интеллектуального обновления
версий ПО последовательно работает с устройствами на
сети, обновляя группы устройств в порядке заданной
очереди.Система Eltex.ACS включает NorthBound
Interface (NBI) для стыковки с OSS комплексами.
5 ГГц
Техническое описание
Беспроводное абонентское устройство WB-1P-LR
Комплексные решения для построения сетей
www.eltex-co.ru
1
— Высокопроизводительное решение
— Поддержка IEEE 802.11a/n/ac (5G Wi-Fi)
— Поддержка MIMO 2x2
— Питание: PoE+ (IEEE 802.3at)
— Технологический Wi-Fi 2.4 ГГц IEEE 802.11b/g/n
— Современные средства аутентификации и
шифрования
Конфигурация интерфейсов WB-1P-LR
Наименование
WAN
LAN
WB-1P-LR
IEEE 802.11a/n/ac
1xG
Схема применения
Интерфейсы
– WLAN: IEEE 802.11a/n/ac
– LAN: 1 порт Ethernet RJ-45 10/100/1000BASE-T
– Технологический Wi-Fi 2.4 ГГц 802.11b/g/n (интерфейс
малого радиуса действия для юстировки и настройки
устройства во время инсталляции)
Возможности WLAN
– Поддержка стандартов IEEE 802.11a/n/ac
– Агрегация данных, включая A-MPDU (Tx / Rx) и А-MSDU (Rx)
– Приоритеты и планирование пакетов на основе WMM
– Автоматическое сканирование каналов соседних точек
доступа
– Поддержка APSD
Параметры беспроводного интерфейса
– Частотный диапазон: 5180–5320 МГц, 5500–5825 МГц
– Модуляция: BPSK, QPSK, 16QAM, 64QAM, 256QAM
– Ширина полосы: 20, 40, 80 МГц
Рабочие каналы:
– 802.11a/n/ac: 36-64 (5180–5320 МГц),
100-144 (5500–5720 МГц),
149-165 (5745–5825 МГц)
Скорость передачи данных¹
– 802.11ac: 867 Мбит/c
Чувствительность приемника
– 5 ГГц: до -94 дБм
Максимальная мощность передатчика
– 5 ГГц: до 27 дБм
Сетевые функции
– T Поддержка режима VLAN runk
Поддержка Management VLAN–
Поддержка General VLAN–
Статическая маршрутизация–
Синхронизация времени по NTP–
– Поддержка PPPoE-клиента
Безопасность
– Централизованная авторизация через RADIUS-сервер
(WPA/WPA2 Enterprise)
– Шифрование WPA/WPA2
– 64/128/152-битное WEP-шифрование данных
Конфигурирование
– Обновление ПО и конфигурирование посредством
DHCP- utoprovisioning, a TR-069
– Удаленное управление по Telnet, SSH
– W eb-интерфейс
Физические характеристики
– Потребляемая мощность не более 14 Вт
– 128 МБRAM
– 16 МБFlash ²
– Питание: + 48В/54В ( 802.3 -2009) PoE IEEE at
– Рабочая температура: -30°С до +65°С
– Относительная влажность: до 80%
– Размеры (ШхВхГ): 185x185x65 мм
– Степень защиты I 58P
– Крепление на мачту
¹ Максимальная скорость беспроводной передачи данных определена спецификациями стандартов IEEE 802.11n/ас. Реальная
пропускная способность будет другой. Условия, в которых работает сеть, а также факторы окружающей среды, включая объем
сетевого трафика, строительные материалы и конструкции, и служебные данные сети могут снизить реальную пропускную
способность. На радиус действия сети могут влиять факторы окружающей среды.
² Для устройств WB-1P-LR rev.B
Техническое описание
Беспроводное абонентское устройство WB-1P-LR
Комплексные решения для построения сетей
Сделать заказ
Предприятие “ЭЛТЕКС” - ведущий российский разработчик и
производитель коммуникационного оборудования с 25-летней
историей. Комплексность решений и возможность их бесшовной
интеграции в инфраструктуру Заказчика - приоритетное направление
развития компании.
+7 (383) 274 10 01
+7 (383) 274 48 48
eltex@eltex-co.ru www.eltex-co.ru
www.eltex-co.ru
2
О компании Eltex
Наименование
Описание
WB-1P-LR
Беспроводное абонентское устройство WB-1P-LR, WLAN: IEEE 802.11a/n/ac;
LAN: 1 порт Ethernet RJ-45 10/100/1000BASE-T; Технологический Wi-Fi 2.4 ГГц
802.11b/g/n.
