Краткое техническое описание (Datasheet)
– Беспроводное подключение
– Возможность формирования mesh-сетей
– Автоматическая отправка данных на контроллер
– Функция контроля целостности цепи до
индивидуального прибора учёта
SZ-P04С – счетчик-регистратор потребления электроэнергии
от приборов учета с импульсным выходом, использующий
беспроводной канал в качестве среды передачи данных.
Устройства собираются в беспроводную mesh-сеть при
помощи контроллера сети. SZ-P04С поддерживает как
самостоятельную отправку данных на контроллер, так и
отправку ответов на запросы с контроллера. Осуществляется
контроль целостности цепи до индивидуального прибора
учета.
Простота инсталляции и начальной настройки
Передача данных по беспроводному каналу позволяет
развертывать сеть в условиях существующей застройки.
Добавление новых устройств в сеть осуществляется через
Andro id-приложение. С помощью приложения
автоматизируется сбор данных с электросчетчиков - нет
необходимости ежемесячно подавать или сверять данные
вручную.
Принцип работы
К устройству SZ-P04С подключаются до 4-х электросчетчиков
с импульсными выходами. Подсчет импульсов ведется
отдельно для каждого канала. Далее подсчитанные
значения отправляются на контроллер сети «Умный дом».
Техническое описание
Счетчики-регистраторы с контролем целостности цепи
SZ-P04С, SZ-CP04EС, SZ-W02
www.eltex-co.ru
1
Комплексные решения для построения сетей
SZ-P04С
Возможность отправки соответствующих запросов с
контроллера позволяет обнулять счетчики-регистраторы
или получать информацию об их состоянии.
Обмен данными с контроллером
В процессе регистрации устройства в сети на контроллер
отправляется посылка, содержащая в себе информацию об
устройстве (тип устройства, поддерживаемые устройством
классы команд). На основе этой информации контроллер
делает начальный опрос устройства.
– Беспроводное подключение
– Организация сети «Умный дом» для регистраторов
SZ-P04С, SZ-W02 и SZ-W08
– Резервирование контроллеров сети «Умный дом»
– Функция контроля целостности цепи до
индивидуального прибора учёта
– Взаимодействие с платформой Eltex SC по
интерфейсу Ethernet
SZ-CP04EС – контроллер беспроводной сети «Умный дом»
со встроенным счетчиком-регистратором потребления
электроэнергии от приборов учета с импульсным выходом.
Позволяет собирать данные со счетчиков-регистраторов
SZ-P04C, SZ-W02 SZ-W08и по беспроводному каналу и
передавать их в платформу Eltex SC. Осуществляется
контроль целостности цепи до индивидуального прибора
учета.
SZ-CP04EС
Комплексные решения для построения сетей

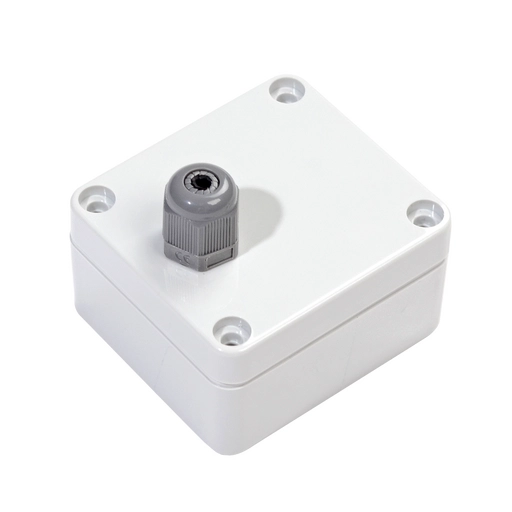

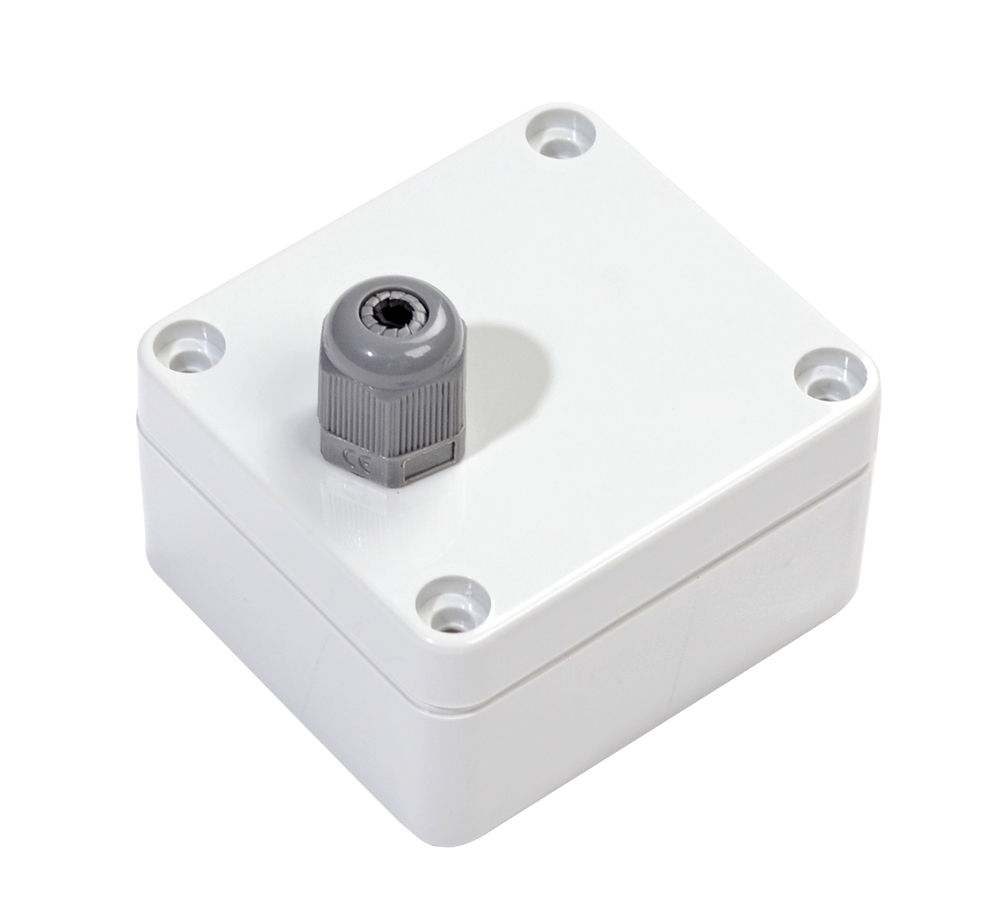

SZ-W02
SZ-W02 – беспроводной двухканальный счетчик-регистратор
потребления воды с батарейным питанием. Предназначен для
автоматизации сбора и передачи данных с индивидуальных
приборов учета с импульсным выходом. Осуществляется
контроль целостности цепи до индивидуального прибора учета.
Принцип работы
К счетчику-регистратору SZ-W02 подключаются до 2-х счетчиков
воды с импульсными выходами. Подсчет импульсов ведется
отдельно для каждого канала. Далее подсчитанные значения
отправляются на контроллер сети «Умный дом».
Техническое описание
Счетчики-регистраторы с контролем целостности цепи
SZ-P04С, SZ-CP04EС, SZ-W02
Технические характеристики
SZ-CP04EС
SZ-P04С
SZ-W02
Основные технические характеристики
RAM
128 Мб
—
—
Flash
32 Мб
—
—
OC
Linux
—
—
Интерфейсы
Ethernet
10/100BASE-T (RJ-45)
—
—
Беспроводной интерфейс
869 МГц
Импульсный вход
4
4
2
Параметры беспроводного интерфейса
Мощность передатчика
6 дБм
Частотный диапазон
869 МГц
Максимальная дальность связи
30 м
Чувствительность приемника
-103 дБм
Основные технические характеристики
Напряжение питания
230/400В 50 Гц
230/400В 50 Гц
элемент питания: CR123A
(среднее время работы батареи
- 4 года)
Рабочая температура окружающей среды
от 0 до 55°С
Рабочая влажность
20-80 %
Исполнение
пластиковый корпус на DIN-
рейку
пластиковый корпус на DIN-
рейку
пластиковый влагозащищенный
корпус
Размеры (ШхГхВ)
106,25 х 90,2 х 57,5 мм
71 х 90,2 х 57,5 мм
64 х 58 х 35 мм
www.eltex-co.ru
2
