Краткое техническое описание (Datasheet)
– Беспроводное подключение
– Возможность формирования mesh-сетей
– Автоматическая отправка данных на контроллер
– Функция контроля целостности цепи до
индивидуального прибора учёта

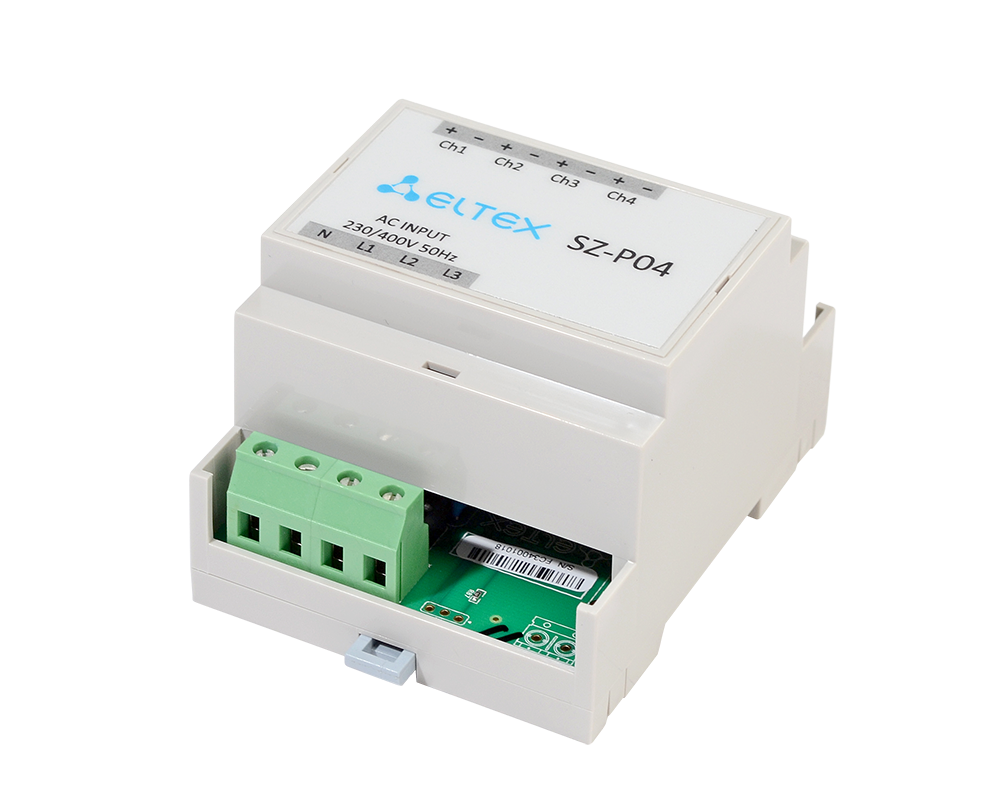

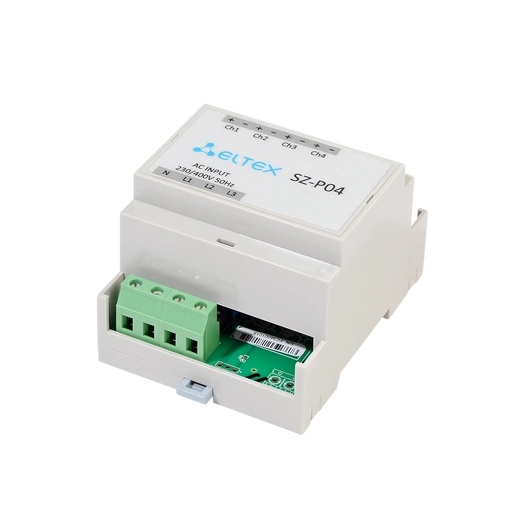

SZ-P04С – регистратор потребления электроэнергии от
приборов учета с импульсным выходом, использующий
беспроводной канал в качестве среды передачи данных.
Устройства собираются в беспроводную mesh-сеть при
помощи контроллера сети. SZ-P04С поддерживает как
самостоятельную отправку данных на контроллер, так и
отправку ответов на запросы с контроллера. Осуществляется
контроль целостности цепи до индивидуального прибора
учета.
Простота инсталляции и начальной настройки
Передача данных по беспроводному каналу позволяет
развертывать сеть в условиях существующей застройки.
Добавление новых устройств в сеть осуществляется через
Android-приложение. С помощью п ри ложен ия
автоматизируется сбор данных с электросчетчиков - нет
необходимости ежемесячно подавать или сверять данные
вручную.
Основное управление регистратором осуществляется
через сервисную кнопку: тройное нажатие служит для
регистрации или исключения устройства, а шестикратное
нажатие используется для сброса к заводским
настройкам.
Техническое описание
Регистраторы с контролем целостности цепи SZ-P04С, SZ-CP04EС, SZ-W02
www.eltex-co.ru
1
Комплексные решения для построения сетей
SZ-P04С
Обмен данными с контроллером
В процессе регистрации устройства в сети на контроллер
отправляется посылка, содержащая в себе информацию об
устройстве (тип устройства, поддерживаемые устройством
классы команд). На основе этой информации контроллер
делает начальный опрос устройства.
Возможность отправки соответствующих запросов с
контроллера позволяет обнулять регистраторы или
получать информацию об их состоянии.
– Беспроводное подключение
– Организация сети «Умный дом» для регистраторов
SZ-P04С и SZ-W02
– Резервирование контроллеров сети «Умный дом»
– Взаимодействие с платформой Eltex SC по
интерфейсу Ethernet
– Функция контроля целостности цепи до
индивидуального прибора учёта
SZ-CP04EС – контроллер беспроводной сети «Умный дом» со
встроенным регистратором потребления электроэнергии от
приборов учета с импульсным выходом. Позволяет собирать
данные с регистр аторо в и по SZ-P04C SZ-W02
беспроводному каналу и передавать их в платформу Eltex SC.
Осуществляется контроль целостности цепи до
индивидуального прибора учета. SZ-CP04EС
Техническое описание
Регистраторы с контролем целостности цепи SZ-P04С, SZ-CP04EС, SZ-W02
www.eltex-co.ru
2
Комплексные решения для построения сетей
Технические характеристики
SZ-CP04EС
SZ-P04С
SZ-W02
Основные технические характеристики
Процессор
Realtek 1 ГГц
—
—
RAM
128 Мб
—
—
Flash
32 Мб
—
—
OC
Linux
—
—
Интерфейсы
Ethernet
10/100BASE-T (RJ-45)
—
—
Беспроводной интерфейс
869 МГц
Импульсный вход
4
4
2
Параметры беспроводного интерфейса
Мощность передатчика
6 дБм
Частотный диапазон
869 МГц
Чувствительность приемника
-103 дБм
Максимальная дальность связи
30 м
Физические параметры и параметры окружающей среды
Напряжение питания
230/400В 50 Гц
230/400В 50 Гц
элемент питания: CR123A
(среднее время работы батареи - 1 год)
Рабочая температура окружающей
среды
от 0 до 55°С
Рабочая влажность
20-80 %
Исполнение
пластиковый корпус на DIN-
рейку
пластиковый корпус на DIN-
рейку
пластиковый влагозащищенный корпус
Размеры (ШхГхВ)
106,25х90,2х57,5
71х90,2х57,5
64х58х35
SZ-W02
SZ-W02 – беспроводной двухканальный регистратор
потребления воды с батарейным питанием. Предназначен для
автоматизации сбора и передачи данных с индивидуальных
приборов учета с импульсным выходом. Осуществляется
контроль целостности цепи до индивидуального прибора учета.
