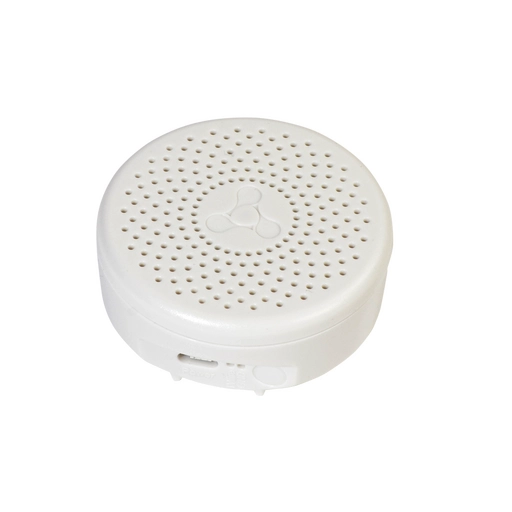

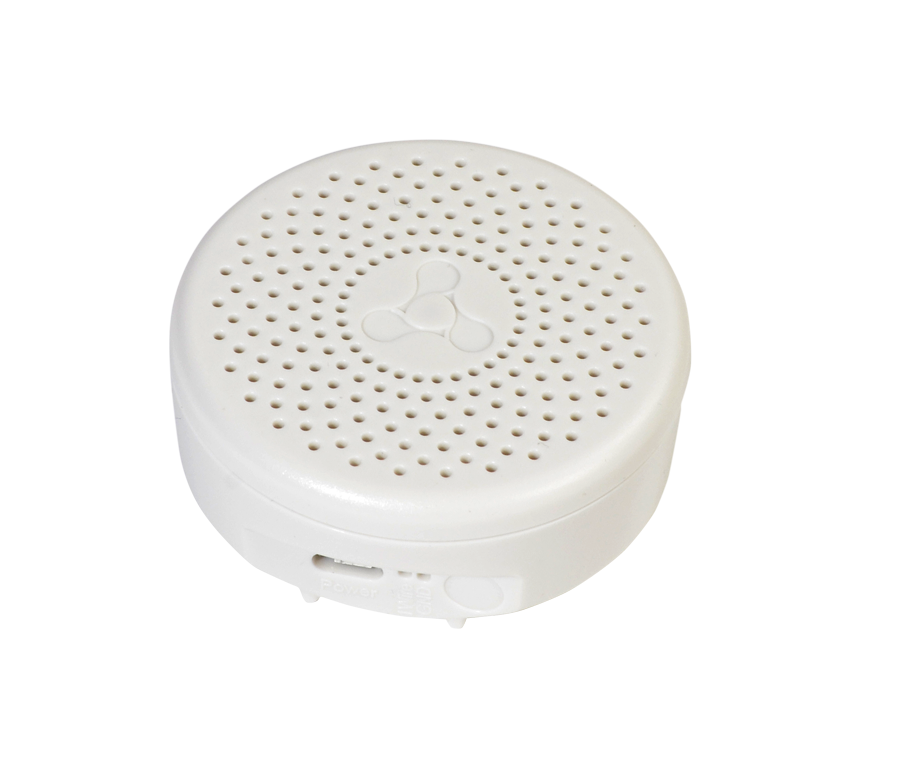

Датчик температуры и влажности SZ-AIR-HT01 rev.D
www.eltex-co.ru
— Питание от батареек
— Работа в сценариях умного дома
— Удобство установки
SZ-AIR-HT01 rev.D — это датчик температуры и влажности, работающий по технологии Z-Wave. Устройство работает от
батареек, поэтому его можно установить в выбранное место без проводов.
1
Технические характеристики
Основные характеристики
Питание
элементы питания: 2 × батарейки ААА или адаптер 5 В DC от micro USB
Частота сигнала
869 МГц
Максимальное расстояние до хаба
до 100 м (в прямой видимости)
Степень защиты
IР20
Диапазон показателей влажности
в помещении
от 0 до 95 %
Габариты (Д × В)
70 × 31 мм
Масса, включая батарейки питания
68 г
Диапазон показателей температуры
в помещении
от +5 до +45 °C
Рабочая влажность при 40 °С
не более 93 % без конденсации
Максимальная мощность
радиосигнала
+14 дБм
Умный дом Eltex
SZ-AIR-HT01 rev.D — часть экосистемы умного дома Eltex, основанной на платформе ELIS (Eltex IoT System). Пользователь
управляет умными устройствами и датчиками через хаб умного дома с помощью мобильного устройства на базе iOS
или Android с установленным приложением Eltex Home. Его можно скачать в App Store и Google Play или по QR-коду
ниже. Также приложение доступно в магазинах Rustore и Huawei AppGallery.
SZ-AIR-HT01 rev.D относится к сервису «Контроль» умного дома Eltex. Датчики, включенные в этот сервис, создают в
доме комфортную среду, отслеживают уровни температуры и влажности. Они могут работать как отдельно, так и в груп-
пе в зависимости от потребностей пользователя.
¹ Возможно питание устройства от батареи Li-ion CR123A 3 В, уточняйте информацию при заказе.
Комплексные решения для построения сетей
В приложении Eltex Home есть возможность создавать цепочки условий для совместной работы датчиков Z-Wave и ум-
ных устройств Wi-Fi. Например, с помощью датчика SZ-AIR-HT01 rev.D можно реализовать сценарии:
1. Отправка уведомления пользователю при несоответствии параметров влажности и температуры с пороговыми
значениями, установленными в приложении.
2. Датчик может работать вместе с умной розеткой, например для настройки сценария обогрева/проветривания/
увлажнения.
3. Автоматическое выключение техники по сигналу от датчика открытия.
Техническое описание
www.eltex-co.ru
2
Комплексные решения для построения сетей
Схема применения
Датчик температуры и влажности
SZ-AIR-HT01 rev.D
Мобильное
приложение
Eltex Home
Wi-Fi роутер с хабом умного дома
RG-5440G-WZ/RG-5520G-Wax/
NTU-RG-5420G-WZ/NTU-RG-5440G-WZ/
NTU-RG-5520G-Wax
Платформа
ELIS
Радиоканал
«Умный дом»
Z-Wave
Датчик температуры и влажности SZ-AIR-HT01 rev.D
Сценарии использования
+
Датчик температуры
и влажности
SZ-AIR-HT01 rev.D
Eltex Home
+
Хаб/роутер
с хабом
умного дома
+
Датчик температуры
и влажности
SZ-AIR-HT01 rev.D
Eltex Home
+
Сервис
«Контроль»
+
+
Умная розетка
SW-PLG01
+
Датчик температуры
и влажности
SZ-AIR-HT01 rev.D
Eltex Home
+ +
Умная розетка
SW-PLG01
+
Датчик открытия
SZ-MCT rev.C/
C1/D/D1
Хаб/роутер
с хабом
умного дома
Хаб/роутер
с хабом
умного дома
Техническое описание
www.eltex-co.ru
3
Датчик температуры и влажности SZ-AIR-HT01 rev.D
Информация для заказа
Наименование
Описание
SZ-AIR-HT01 rev.D
Датчик контроля температуры и влажности Z-Wave
Сопутствующие товары
RG-35-WZ
Wi-Fi роутер с хабом умного дома Eltex Home RG-35-WZ: 1 порт WAN 10/100BASE-T,
4 порта LAN 10/100BASE-T, 1 порт USB, Wi-Fi (802.11n, 2×2 – 300 Мбит/с – 2.4 ГГц + 802.11ac,
2×2 – 867 Мбит/c – 5 ГГц), Z-Wave модуль
RG-5440G-WZ
Wi-Fi роутер с хабом умного дома Eltex Home RG-5440G-WZ: 1 порт WAN 10/100/1000BASE-T,
4 порта LAN 10/100/1000BASE-T, 1 порт USB, Wi-Fi (802.11n, 2×2 – 300 Мбит/с – 2.4 ГГц + 802.11ac,
4×4 – 1733 Мбит/c – 5 ГГц), Z-Wave модуль
RG-5520G-Wax
Wi-Fi роутер RG-5520G-Waz: 1 порт WAN 10/100/2500BASE-T, 4 порта LAN 10/100/1000BASE-T,
1 порт USB, Wi-Fi (802.11ax, 2×2 – 574 Мбит/c – 2.4 ГГц + 802.11ax, 2×2 – 1201 Мбит/c – 5 ГГц)
NTU-RG-5420G-WZ
Абонентский терминал c хабом умного дома Eltex Home NTU-RG-5420G-WZ, 1 порт PON,
4 порта LAN 10/100/1000BASE-T, 1 порт USB, Wi-Fi (802.11n, 2×2 – 300 Мбит/с – 2.4 ГГц + 802.11ac,
2×2 – 867 Мбит/c – 5 ГГц), Z-Wave модуль
NTU-RG-5440G-WZ
Абонентский терминал c хабом умного дома Eltex Home NTU-RG-5440G-WZ, 1 порт PON,
4 порта LAN 10/100/1000BASE-T, 1 порт USB, Wi-Fi (802.11n, 2×2 – 300 Мбит/c – 2.4 ГГц + 802.11ac,
4×4 – 1733 Мбит/c – 5 ГГц), Z-Wave модуль
NTU-RG-5520G-Wax
Абонентский терминал NTU-RG-5520G-Wax, 1 порт GPON, 4 порта LAN 10/100/1000BASE-T,
1 порт USB 3.0, Wi-Fi (802.11ax, 2×2 – 574 Мбит/c – 2.4 ГГц + 802.11ax, 2×2 – 1201 Мбит/c – 5 ГГц)
SV-CA111W
Wi-Fi камера SV-CA111W
HVC-102WE
Wi-Fi камера HVC-102WE
SH-10-WZ
Хаб умного дома Eltex Home SH-10-WZ
SH-20-WBZ
Хаб умного дома Eltex Home SH-20-WBZ
SL-10-WBZ
Локальный центр умного дома Eltex Home
SW-IRC01
ИК-пульт, IEEE 802.11b/g/n 2.4 ГГц
SW-PLG01
Умная розетка Wi-Fi, IEEE 802.11b/g/n 2.4 ГГц
SW-RLY01
Умное реле Wi-Fi без нулевой линии, IEEE 802.11b/g/n 2.4 ГГц, 2 управляемых канала
SW-RLY02
Умное реле Wi-Fi с нулевой линией, IEEE 802.11b/g/n 2.4 ГГц, 2 управляемых канала
SZ-MCT rev.B
Датчик открытия в корпусе СА Z-Wave FLiRS
SZ-MCT rev.C
Датчик открытия SZ-MCT rev.C в корпусе Eltex Z-Wave FLiRS
SZ-MCT rev.D
Датчик открытия SZ-MCT rev.D в корпусе Eltex Z-Wave FLiRS
Комплексные решения для построения сетей
Техническое описание
www.eltex-co.ru
4
Датчик температуры и влажности SZ-AIR-HT01 rev.D
Сделать заказ
Предприятие «ЭЛТЕКС» — ведущий российский разработчик и произ-
водитель коммуникационного оборудования с 30-летней историей.
Комплексность решений и возможность их бесшовной интеграции
в инфраструктуру Заказчика — приоритетное направление развития
компании.
+7 (383) 274 10 01
+7 (383) 274 48 48
eltex@eltex-co.ru www.eltex-co.ru
О компании ELTEX
Информация для заказа (продолжение)
Наименование
Описание
Сопутствующие товары
SZ-PIR rev.B
Датчик движения SZ-PIR rev.B в корпусе СА Z-Wave FLiRS
SZ-PIR rev.C
Датчик движения SZ-PIR rev.C в корпусе Eltex Z-Wave FLiRS
SZ-PIR rev.D
Датчик движения SZ-PIR rev.D в корпусе Eltex Z-Wave FLiRS
SZ-SMK
Датчик дыма в корпусе Eltex Z-Wave
SZ-WLK
Датчик протечки в корпусе СА Z-Wave
SZ-WLK rev.B
Датчик протечки SZ-WLK rev.B в корпусе Eltex Z-Wave
SZ-WLK rev.D
Датчик протечки SZ-WLK rev.D в корпусе Eltex Z-Wave
Лицензии
Eltex SC-1
Опция Eltex SC, пакет на 1 устройство, 1 год
Eltex SC-100
Опция Eltex SC, пакет на 100 устройств, 1 год
Eltex SC-500
Опция Eltex SC, пакет на 500 устройств, 1 год
Eltex SC-1000
Опция Eltex SC, пакет на 1000 устройств, 1 год
Eltex SC-1500
Опция Eltex SC, пакет на 1500 устройств, 1 год
