Краткое техническое описание (Datasheet)

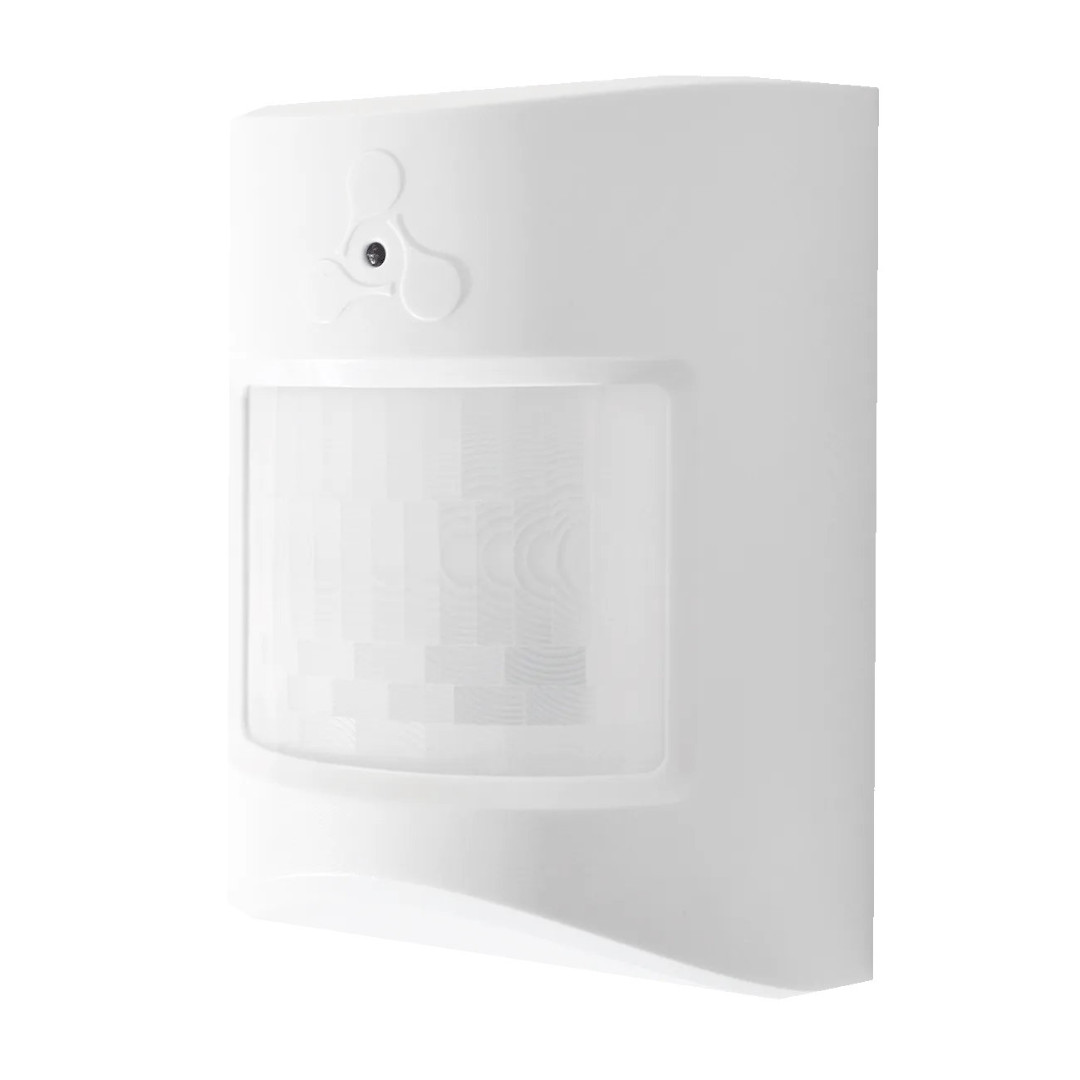

ST-PIR — это объемный инфракрасный датчик движения, работающий по технологии Matter over Thread. При
обнаружении проникновения людей или животных в охраняемое пространство датчик подает сигнал об этом хабу
умного дома Eltex.
Устройство работает от батарейки, поэтому его можно установить в выбранное место без проводов.
В ST-PIR встроен датчик освещенности, с помощью которого умный дом может самостоятельно включать и выклю-
чать свет в зависимости от времени суток.
– Питание от батарейки
– Поддержка протокола Matter over Thread
– Работа в сценариях умного дома
Технические характеристики
Основные характеристики
Питание
Li-ion CR123A, 3 В
Частота сигнала
869 МГц
Максимальное расстояние до хаба
до 100 м (в прямой видимости)
Расстояние между извещателем и магнитом для
формирования сигнала «Тревога»
1
малый магнит — 25 мм и более
большой магнит — 45 мм и более
Расстояние между извещателем и магнитом для
формирования сигнала «Норма»
1
малый магнит — 15 мм и менее
большой магнит — 35 мм и менее
1
Максимальная длина шлейфа внешнего датчика
2 м
Степень защиты
IP40
Габариты извещателя/большого магнита (Ш × В × Г)
21 × 96 × 21 мм
1 1
Габариты внешнего датчика /малого магнита (Ш × В × Г)
10 × 51 × 7 мм
Масса датчика, включая батарею питания
29,5 г
Масса магнита
1
малый магнит — 2 г
большой магнит — 31 г
Рабочая температура
от +5 до +45 °С
Рабочая влажность при +40 °С
не более 93 %
Максимальная мощность радиосигнала
+14 дБм
Умный дом Eltex
ST-PIR — часть экосистемы умного дома Eltex, основанной на платформе ELIS (Eltex Smart IoT System). Пользователь
управляет умными устройствами и датчиками через хаб умного дома с помощью мобильного устройства на базе iOS
или Android с установленным приложением Eltex Home. Его можно скачать в App Store и Google Play или по QR-коду
ниже. Также приложение доступно в магазинах RuStore и Huawei AppGallery.
ST-PIR относится к сервису «Охрана» умного дома Eltex. Датчики, включенные в этот сервис, создают в доме контур
безопасности и оповещают о любой внештатной ситуации — открытии дверей и окон, движении в охраняемом
пространстве. Они могут работать как отдельно, так и в группе в зависимости от потребностей пользователя. Для
подключения датчика к сети требуется хаб умного дома Eltex SH-130 с поддержкой технологии Matter over Thread.
Датчик движения ST-PIR
Техническое описание
1eltex-co.ru
Основные характеристики
Питание
Li-ion CR123A, 3 В
Частота сигнала
2,4 ГГц
Гарантированное расстояние до хаба
120 м (в прямой видимости)
Дальность обнаружения объекта
до 9 м
Угол луча по горизонтали
90°
Диапазон измерений датчика освещенности
от 0 до 2000 Лк
Степень защиты
IP20
Габариты (Ш × В × Г) с кронштейном
68 × 97 × 76 мм
Масса, включая батарейку
106 г
Рабочая температура
от +5 до +45 °C
Рабочая влажность при 40 °C
не более 93 %
Максимальная мощность радиосигнала
+14 дБм
Схема применения
Сценарии использования
Датчик движения
ST-PIR
2eltex-co.ru
Датчик движения ST-PIR
Техническое описание
Мобильное
приложение
Eltex Home
Платформа
ELIS
Радиоканал «Умный дом»
Matter over Thread
Хаб умного дома SH-130
Wi-Fi роутер RG-5520G-Wax и NTU-RG-5520G-Wax
В приложении Eltex Home есть возможность создавать цепочки условий для совместной работы датчиков, работающих
по Matter over Thread, и умных устройств Wi-Fi. Например, с помощью датчика ST-PIR можно реализовать сценарии:
1. Отправка уведомления пользователю при срабатывании датчика движения
2. Автоматическая запись видео при срабатывании датчика движения
3. Включение света при срабатывании датчика движения или включение и выключение света в зависимости от времени
суток
+
Датчик движения
ST-PIR
Eltex Home
+ +
+
Датчик движения
ST-PIR
++
Сервис
« »Охрана
Сервис
« »Охрана
+
Eltex Home
Камера
видеонаблюдения
Wi-fi роутер
Хаб умного
дома
+
+
Wi-fi роутер
Хаб умного
дома
+
Датчик движения
ST-PIR
+ ++
Eltex HomeИсточник
освещения
Розетка SW-PLG01/02/12
Реле SW-RLY01/02/11
+
Wi-fi роутер
Хаб умного
дома
3eltex-co.ru
Датчик движения ST-PIR
Техническое описание
Наименование
Описание
ST-PIR
Датчик движения Matter over Thread ST-PIR
Сопутствующие товары
RG-5520G-Wax
Wi-Fi роутер RG-5520G-Wax, 1 порт WAN 10/100/2500BASE-T, 4 порта LAN 10/100/1000BASE-T,
1 порт USB, Wi-Fi (802.11ax, 2×2 – 574 Мбит/c – 2.4 ГГц + 802.11ax, 2×2 – 1201 Мбит/c – 5 ГГц)
NTU-RG-5520G-Wax
Абонентский терминал NTU-RG-5520G-Wax, 1 порт GPON, 4 порта LAN 10/100/1000BASE-T,
1 порт USB 3.0, Wi-Fi (802.11ax, 2×2 – 574 Мбит/c – 2.4 ГГц + 802.11ax, 2×2 – 1201 Мбит/c – 5 ГГц)
SH-10-WZ
Хаб умного дома Eltex Home SH-10-WZ
SH-20-WBZ
Хаб умного дома Eltex Home SH-20-WBZ
SH-130
Хаб умного дома Eltex Home SH-130
SL-10-WBZ
Локальный центр управления умным домом SL-10-WBZ
HVC-102WE
Wi-Fi камера HVC-102WE
SV-BA101-E
IP-камера SV-BA101-E
SV-CA104-W
Wi-Fi камера SV-CA104-W
SV-CA111W
Wi-Fi камера SV-CA111W
SV-CA113-WE
Wi-Fi камера SV-CA113-WE
SV-BA114-E
IP-камера SV-BA114-E
SW-PLG01
Умная розетка Wi-Fi SW-PLG01, IEEE 802.11b/g/n 2.4 ГГц
SW-PLG02
Умная розетка Wi-Fi SW-PLG02, IEEE 802.11b/g/n 2.4 ГГц
SW-PLG12
Умная розетка Matter over Wi-Fi SW-PLG12, IEEE 802.11b/g/n 2.4 ГГц
SW-RLY01
Умное реле Wi-Fi без нулевой линии SW-RLY01, IEEE 802.11b/g/n 2.4 ГГц, 2 управляемых канала
SW-RLY02
Умное реле Wi-Fi с нулевой линией SW-RLY02, IEEE 802.11b/g/n 2.4 ГГц, 2 управляемых канала
SW-RLY11
Умное реле Matter over Wi-Fi без нулевой линии SW-RLY11, IEEE 802.11b/g/n 2.4 ГГц, 2
управляемых канала
ST-SBR
Двухклавишный беспроводной выключатель Matter over Thread ST-SBR
SZ-SBR
Двухклавишный беспроводной выключатель Z-Wave SZ-SBR
SZ-AIR-HT01 rev.D
Датчик контроля температуры и влажности Z-Wave SZ-AIR-HT01 rev.D
ST-MCT
Датчик открытия Matter over Thread ST-MCT
SZ-MCT rev.C
Датчик открытия SZ-MCT rev.C в корпусе Eltex Z-Wave FLiRS
SZ-MCT rev.D
Датчик открытия SZ-MCT rev.D в корпусе Eltex Z-Wave FLiRS
SZ-PIR rev.C
Датчик движения SZ-PIR rev.C в корпусе Eltex Z-Wave FLiRS
SZ-PIR rev.D
Датчик движения SZ-PIR rev.D в корпусе Eltex Z-Wave FLiRS
SZ-SMK
Датчик дыма SZ-SMK в корпусе Eltex Z-Wave
ST-WLK
Датчик протечки Matter over Thread ST-WLK
SZ-WLK rev.B
Датчик протечки SZ-WLK rev.B в корпусе Eltex Z-Wave
SZ-WLK rev.D
Датчик протечки SZ-WLK rev.D в корпусе Eltex Z-Wave
SW-IRC01
ИК-пульт SW-IRC01, IEEE 802.11b/g/n 2.4 ГГц
Информация для заказа
Информация для заказа
Сделать заказ
Предприятие «ЭЛТЕКС» — ведущий российский разработчик и произ-
водитель коммуникационного оборудования с 30-летней историей.
Комплексность решений и возможность их бесшовной интеграции
в инфраструктуру Заказчика — приоритетное направление развития
компании.
О компании Eltex
+7 (383) 274 10 01
+7 (383) 274 48 48
eltex@eltex-co.ru eltex-co.ru
4eltex-co.ru
Датчик движения ST-PIR
Техническое описание
Наименование
Описание
Лицензии
Eltex ELIS-1
Опция Eltex ELIS, пакет на 1 устройство, 1 год
Eltex ELIS-100
Опция Eltex ELIS, пакет на 100 устройств, 1 год
Eltex ELIS-500
Опция Eltex ELIS, пакет на 500 устройств, 1 год
Eltex ELIS-1000
Опция Eltex ELIS, пакет на 1000 устройств, 1 год
Eltex ELIS-1500
Опция Eltex ELIS, пакет на 1500 устройств, 1 год
