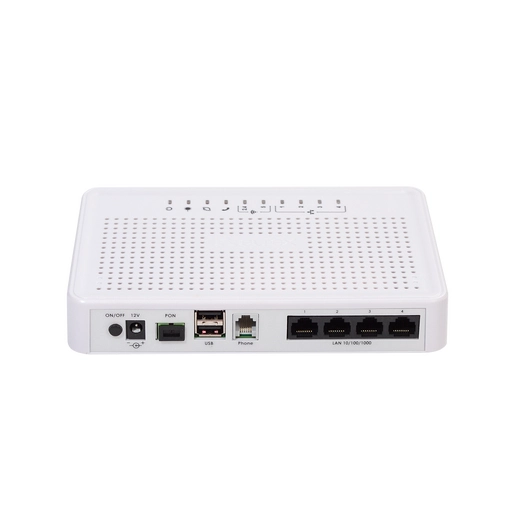

Eltex NTE-RG-1421G-WZ

Eltex NTE-RG-1421G-WZ
Фадин Дмитрий
Акименко Евгений (Новосибирск)
Алексеев Никита (Москва)
Бадер Дарья (Новосибирск)
Бекетов Максим (Новосибирск)
Браун Захар (Новосибирск)
Бринева Анна (Москва)
Бубенов Максим (Новосибирск)
Буйнич Алексей (Новосибирск)
Бурдюгова Татьяна (Москва)
Бурмистров Игорь (Москва)
Васильева Татьяна (Москва)
Дашкина Ксения (Новосибирск)
Дудоров Дмитрий (Москва)
Жигульская Екатерина (Москва)
Ильиных Никита (Новосибирск)
Камышников Григорий (Новосибирск)
Каночкин Виталий (Москва)
Кириллова Маргарита (Новосибирск)
Клюй Вячеслав (Москва)
Козлов Дмитрий (Новосибирск)
Кузьмин Максим (Москва)
Ларин Алексей (Москва)
Ломоносова Екатерина (Новосибирск)
Лысенко Алексей (Москва)
Макаревич Евгений (Новосибирск)
Монтоев Анатолий (Новосибирск)
Мосин Михаил (Новосибирск)
Муртазин Камиль (Казань)
Наполов Илья (Москва)
Передерин Сергей (Новосибирск)
Поддубный Владислав (Москва)
Пучков Александр (Москва)
Пчелинская Светлана (Москва)
Рекун Антон (Москва)
Репьюк Алексей (Новосибирск )
Самойлов Иван (Новосибирск)
Сидоренко Никита (Новосибирск)
Степанов Артем (Москва)
Сутоцких Илья (Москва)
Сытый Александр (Москва)
Трифонов Артем (Новосибирск)
Ударцев Евгений (Новосибирск)
Фадин Дмитрий (Москва)
Файзрахманов Марат (Москва)
Чердынцев Артём (Москва)
Шатуха Егор (Москва)
Шаяхметов Илья (Новосибирск)
Щербаков Максим (Москва)
+7 (966) 032 67 40
Документация
Описание
Программное обеспечение
Сертификаты
Предыдущие версии
Душевная тех. поддержка

Краткое техническое описание (Datasheet)

NTE-RG-1421G-WZ – высокопроизводительные много-
функциональные абонентские терминалы, предназна-
ченные для доступа к современным услугам телефонии,
IPTV, OTT и высокоскоростному Интернету. Кроме того,
абонентские терминалы серии NTE-RG дают возмож-
ность операторам предоставлять пользователям широ-
кий набор услуг и возможностей для работы в локаль-
ной сети.
Технология PON
Технология TurboGEPON - одно из самых современных и
эффективных решений задач “последней мили”, позво-
ляющее существенно экономить на кабельной инфрас-
труктуре и обеспечивающее скорость передачи данных
до 2,5 Гбит/с в направлении downlink и 1,25 Гбит/с в на-
правлении uplink. Использование в сетях доступа реше-
ний на базе технологии TurboGEPON дает возможность
предоставлять конечному пользователю доступ к набору
услуг на базе протокола IP.
Универсальные устройства
Встроенный гигабитный маршрутизатор на 4 порта
10/100/1000BASE-T позволяет организовать высокоско-
ростное соединение устройств в сети. Порт FXS позволя-
ет пользоваться услугами IP-телефонии. Порты USB мо-
гут использоваться для подключения USB-устройств
(USB-флеш-накопителя, внешнего HDD, принтера).
Предоставляемые услуги
џвысокоскоростной доступ в Интернет
џпотоковое видео/High Definition TV/IP TV, видео по
запросу (VoD), видеоконференция
џIP-телефония
џразвлекательные и обучающие программы “on-line”
џуправление системой “Умный дом”
Варианты применения
џподключение к услугам широкополосного доступа
абонентов в многоквартирных домах, жилых
комплексах, студенческих городках и коттеджных
поселках
џпостроение корпоративных сетей на крупных
стратегических предприятиях, в бизнес-центрах с
повышенными требованиями к безопасности и
скорости передачи данных
Беспроводное подключение
Абонентские маршрутизаторы NTE-RG-1421G-WZ
поддерживают стандарт 802.11ac, что обеспечивает
скорость передачи данных до 1300 Мбит/с и позволяет
доставлять современные высокоскоростные сервисы
клиентскому оборудованию по беспроводной сети. Два
встроенных контроллера Wi-Fi сети позволяют обеспечить
работу устройства одновременно в двух частотных
диапазонах - 2.4 ГГц и 5 ГГц.
Контроллер для системы “Умный дом”
В состав устройства входит контроллер для “Умного дома”,
поддерживающий работу с датчиками и устройствами.
– Контроллер для системы “Умный дом”
– Гигабитный роутер
– 1 порт TurboGEPON
– Порт FXS для подключения аналоговых телефонов
– 2 порта USB 2.0 для подключения сетевого
накопителя или принтера
– Wi-Fi 802.11 b/g/n
– Wi-Fi 802.11 a/n/ac
Техническое описание
Абонентские терминалы NTE-RG-1421G-WZ
Комплексные решения для построения сетей
www.eltex-co.ru
1
Наименование
WAN
LAN
FXS
Wi-Fi
USB
Интерфейс управления
“Умный дом”
NTE-RG-1421G-WZ
1xGEPON
4x1G
1
IEEE 802.11n, 2*2, 300 Мбит/с, 2.4 ГГц
IEEE 802.11ac, 3*3, 1.3 Гбит/с, 5 ГГц
2xUSB2.0
есть
Конфигурация интерфейсов
– Частотный диапазон 2400 ~ 2483,5 МГц, 5150 ~ 5350 МГЦ, 5650
~ 5850 МГц
– Одновременная работа в двух частотных диапазонах
(Simultaneous Dual Band)
– Модуляции CCK, BPSK, QPSK, 16QAM, 64QAM, 256QAM
Рабочие каналы
– IEEE 802.11b/g/n: 1-13
– IEEE 802.11a/n/ac: 36-64, 132-165
Скорость беспроводного соединения¹
– 802.11b: 1, 2, 5.5 и 11 Мбит/с
– 802.11g: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с
– 802.11n: 150 Мбит/c (канал 20 МГц), 300 Мбит/c (канал 40 МГц)
– 802.11ac: 1300 Мбит/c (80 МГц)
2
Максимальная выходная мощность передатчика
– 802.11b (11 Mbps): 17дБм
– 802.11g (54 Mbps): 15дБм
– 802.11n (MCS7): 15 дБм
– 802.11ас (MCS0): 19 дБм
Параметры интерфейса PON
– 1 порт TurboGEPON
– Соответствие FSAN Class B+
– Тип разъема - SC/APC
– Среда передачи - оптоволоконный кабель SMF - 9/125, G.652
– Максимальная дальность - 20 км
– Передатчик:
РОС лазер (DFB), импульсный режим генерации, длина волны
1310 нм
– Скорость передачи данных: 1244 Мбит/с
– Средняя выходная мощность +0,5..+5 дБм
– Ширина спектральной линии 1 нм (-20 дБ)
– Приемник:
APD/TIA CW Mode цифровой приемник, длина волны 1490нм
– Скорость передачи данных: 2488 Мбит/с
-10
– Чувствительность приемника -28 дБм, BER≤1.0x10
– Оптическая перегрузка приемника -4 дБм
Параметры интерфейсов LAN
– 4 порта Ethernet 10/100/1000BASE-T (RJ-45)
Параметры интерфейса FXS
– Поддержка протокола SIP
– Аудиокодеки: G.729 (A), G.711(A/U), G.723.1
– Передача факса: G.711, T.38
– Сопротивление шлейфа до 2 кОм
– Прием набора импульсный/частотный (DTMF)
– Выдача Caller ID
Параметры Wi-Fi модуля
– Стандарты 802.11a/b/g/n/ac
Параметры интерфейса USB
– 2 порта USB 2.0 - для подключения USB-устройств
Интерфейс “Умный дом”
– Радиоинтерфейс для управления системой “Умный дом”
Физические характеристики и условия окружающей среды
– Габариты - 187x120x32 мм, настольное исполнение
– Питание. Внешний адаптер питания постоянного тока 12B/2А
– Потребляемая мощность не более 15 Вт
– Рабочий диапазон температур от +5 до +40 С
– Относительная влажность до 80%
Поддержка стандартов
– IEEE 802.3ah - Ethernet in the First Line
– IEEE 802.3u 100BASE-TX, 100BASE-T4, 100BASE-FX Fast Ethernet
– IEEE 802.3z 1000BASE-X GigabitEthernet по оптическому
волокну
– IEEE 802.3x поддержка полнодуплексной связи
– IEEE 802.3ad агрегация каналов
– IEEE 802.1d STP
– IEEE 802.1w Rapid STP
– IEEE 802.1Q VLAN
– IEEE 802.1p IGMP
Функциональные характеристики
– Поддержка TR-069
– Работа в режиме «моста» или «маршрутизатора», в т.ч.
виртуального
– Поддержка PPPoE (auto, PAP, MSCHAP и CHAP авторизация)
– Поддержка IPoE (DHCP-client и static)
– DHCP-сервер на стороне LAN
– Передача Multicast трафика по Wi-Fi
– Поддержка DNS (Domain Name System)
– Поддержка DynDNS (Dynamic DNS)
– Поддержка UPNP (Universal Plug and Play)
– Поддержка NAT (Network Address Translation)
– Поддержка NTP (Network Time Protocol)
– Поддержка механизмов качества обслуживания QoS
– Поддержка IGMP Snooping
– Поддержка IGMP Proxy
– Поддержка SMB, FTP-alg, Print Server
– VLAN в соответствие с IEEE 802.1Q
Поддержка функций безопасности
– Ограничение скорости на портах
– FEC кодирование
Конфигурирование и мониторинг
– В соответствии с TR-142:
– Удаленное управление по протоколу OAM
– Удаленное управление по протоколу TR-069
– Локальное управление WEB
– Обновление программного обеспечения: TR-069, HTTP, TFTP
¹Максимальная скорость беспроводной передачи данных определена спецификациями стандартов IEEE 802.11n/ас. реальная пропускная
способность будет другой. Условия, в которых работает сеть, а также факторы окружающей среды, включая объем сетевого трафика, строительные
материалы и конструкции, и служебные данные сети могут снизить реальную пропускную способность. На радиус действия сети могут влиять
факторы окружающей среды.
²Максимальное значение мощности передатчика будет изменяться в соответствии с правилами радиочастотного регулирования в Вашей стране.
Техническое описание
Абонентские терминалы NTE-RG-1421G-WZ
Комплексные решения для построения сетей
Технические характеристики
www.eltex-co.ru
2
www.eltex-co.ru
3
Техническое описание
Абонентские терминалы NTE-RG-1421G-WZ
Комплексные решения для построения сетей
Схема применения
Информация для заказа
IP сеть
Сплиттер
OLT
Сделать заказ
Предприятие “ЭЛТЕКС” - ведущий российский разработчик и
производитель коммуникационного оборудования с 26-летней
историей. Комплексность решений и возможность их бесшовной
интеграции в инфраструктуру Заказчика - приоритетное направление
развития компании.
+7 (383) 274 10 01
+7 (383) 274 48 48
eltex@eltex-co.ru www.eltex-co.ru
О компании Eltex
Наименование
NTE-RG-1421G-WZ
Сопутствующее программное обеспечение
ACS-CPE-512
ACS-CPE-1024
контактный
датчик
пожарный
датчик
датчик
движения
датчик
протечки воды
!
!
!
!
Замки
Умные
выключатели
Wi-Fi IEEE 802.11
1GE
FXS
USB2.0
ПК
NTE-RG-1421G-WZ
USB flash, HDD
Телефонный
аппарат
2.4GHz, 5 GHz
