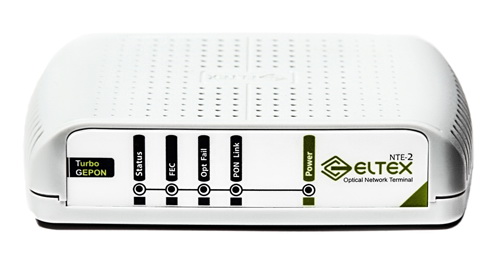

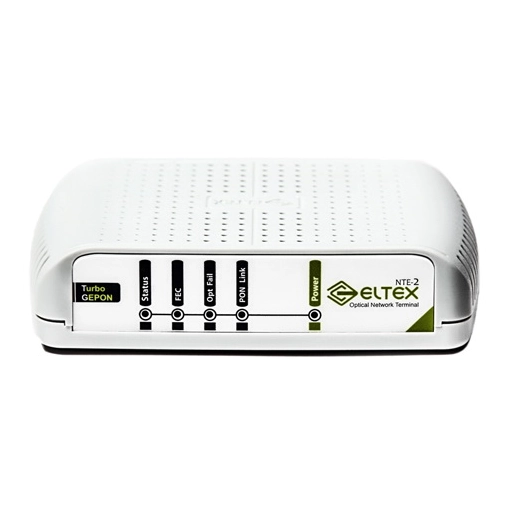

Eltex NTE-2C
Акименко Евгений (Новосибирск)
Алексеев Никита (Москва)
Бадер Дарья (Новосибирск)
Бекетов Максим (Новосибирск)
Браун Захар (Новосибирск)
Бринева Анна (Москва)
Бубенов Максим (Новосибирск)
Буйнич Алексей (Новосибирск)
Бурдюгова Татьяна (Москва)
Бурмистров Игорь (Москва)
Васильева Татьяна (Москва)
Дашкина Ксения (Новосибирск)
Дудоров Дмитрий (Москва)
Жигульская Екатерина (Москва)
Ильиных Никита (Новосибирск)
Камышников Григорий (Новосибирск)
Каночкин Виталий (Москва)
Кириллова Маргарита (Новосибирск)
Клюй Вячеслав (Москва)
Козлов Дмитрий (Новосибирск)
Кузьмин Максим (Москва)
Ларин Алексей (Москва)
Ломоносова Екатерина (Новосибирск)
Лысенко Алексей (Москва)
Макаревич Евгений (Новосибирск)
Монтоев Анатолий (Новосибирск)
Мосин Михаил (Новосибирск)
Муртазин Камиль (Казань)
Наполов Илья (Москва)
Передерин Сергей (Новосибирск)
Поддубный Владислав (Москва)
Пучков Александр (Москва)
Пчелинская Светлана (Москва)
Рекун Антон (Москва)
Репьюк Алексей (Новосибирск )
Самойлов Иван (Новосибирск)
Сидоренко Никита (Новосибирск)
Степанов Артем (Москва)
Сутоцких Илья (Москва)
Сытый Александр (Москва)
Трифонов Артем (Новосибирск)
Ударцев Евгений (Новосибирск)
Фадин Дмитрий (Москва)
Файзрахманов Марат (Москва)
Чердынцев Артём (Москва)
Шатуха Егор (Москва)
Шаяхметов Илья (Новосибирск)
Щербаков Максим (Москва)
Краткое техническое описание (Datasheet)
— 1 порт TurboGPON
— Гигабитный роутер
— ыПорт FXS для подключения телефонов
— с функцией сетевого накопителя Порт USB 2.0
— Встроенный Triplexer для предоставления услуги
CaTV
— Wi-Fi 802.11n, до 300 Мбит
www.eltex-co.ru
1
WAN
LAN
FXS
Wi-Fi
RF
USB
NTE-2
1xGEPON (A+)
1x100M + 1x1G
–
–
–
–
NTE-2(B+)
1xGEPON (B+)
1x100M + 1x1G
–
–
–
–
NTE-2C
1xGEPON
1x100M + 1x1G
2
–
1xRF
–
NTE-RG-1402G-W
1xGEPON
4x1G
2
802.11n, 300 Мбит/с, 2,4 ГЦ
–
1xUSB2.0
NTE-RG-1402GC-W
1xGEPON
4x1G
2
802.11n, 300 Мбит/с, 2,4 ГЦ
1xRF
1xUSB2.0
Конфигурация интерфейсов ONT NTE
Техническое описание
Абонентские терминалы ONT TurboGEPON NTE
Комплексные решения для построения сетей
ONT NTE – высокопроизводительные
многофункциональные абонентские терминалы,
предназначенные для доступа к современным услугам
телефонии и высокоскоростному интернету. Кроме того,
абонентские терминалы серии RG предоставляют
пользователям услуг широкие возможности для работы
в локальной сети.
Технология PON
Технология TurboGEPON - одно из самых современных и
эффективных решений задач “последней мили”,
позволяющее существенно экономить на кабельной
инфраструктуре и обеспечивающее скорость передачи
данных до 2,5 Гбит/с в направлении downlink и 1,25
Гбит/с в направлении uplink. Использование в сетях
доступа решений на базе технологии TurboGEPON дает
возможность предоставлять конечному пользователю
доступ к набору услуг на базе протокола IP.
Универсальные устройства
Встроенный гигабитный маршрутизатор на 4 порта
10/100/1000 Base-T позволяет организовать
высокоскоростное соединение устройств в сети.
2 порта FXS позволяют пользоваться услугами IP-
телефонии. Устройства с встроенным триплексером
имеют RF-выход, к которому подключается телевизор
для просмотра аналогового или цифрового кабельного
телевидения (при условии предоставления услуги
оператором). Порт USB может использоваться для
подключения USB-устройств (USB-флеш-накопитель,
внешний HDD) или для подключения принтера.
Предоставляемые услуги
– высокоскоростной доступ в интернет
– потоковое видео/ High Definition TV/IP TV, видео по
запросу (VoD), видеоконференция
– кабельное телевидение (CaTV)
– IP-телефония
– развлекательные и обучающие программы “on-line”
Варианты применения
– подключение к услугам широкополосного доступа
абонентов в многоквартирных домах, жилых комплек-
сах, студенческих городках и коттеджных поселках
– построение корпоративных сетей на крупных стратеги-
ческих предприятиях, в бизнес-центрах с повышенны-
ми требованиями к безопасности и скорости передачи
данных
Беспроводное подключение
Абонентские устройства поддерживают подключение по
стандарту IEEE 802.11b/g/n на частоте 2,4ГГц.
www.eltex-co.ru
2
Технические характеристики NTE-2(C)
Комплексные решения для построения сетей
Техническое описание
Абонентские терминалы ONT TurboGEPON NTE
– Data Rate: 2488 Mb/s
NTE-2+
– Соответствие FSAN Class B+, SFF-8472
– Receiver Sensitivity: -23 dBm with BER better than or equal to
-10
1.0x10
– Spectral Width (RMS): 3 nm
– Приемник: 1490 nm
– Максимальная дальность - 10 км
– Avarage Launch Power: -2...+3 dBm
– Data Rate: 1244 Mb/s
– Передатчик: 1310 nm
– Максимальная дальность - 10 км
– Соответствие FSAN Class A+
NTE-2
– Коэффициент разветвления - до 1:64
– Среда передачи - оптоволоконный кабель SMF- 9/125, G.652
– Тип разъема - SC/APC
– 1 порт TurboGEPON
Параметры интерфейса PON
– Передатчик: 1310 nm
– Data Rate: 1244 Mb/s
– Avarage Launch Power: +0,5..+5 dBm
– Spectral Line Width @ -20 dB 1 nm
– Приемник: 1490 nm
– Data Rate: 2488 Mb/s
– Receiver Sensitivity -28 dBm with BER better than or equal to
-10
1.0x10
– Receiver Optical Overload -8 dBm
NTE-2C
– Соответствие FSAN Class B+, SFF-8472
– Максимальная дальность - 20 км
– Передатчик: 1310nm DFB Upstream Burst Mode Transmitter
– Data Rate: 1244Mb/s
– Average Launch Power +0,5..+5 dBm
– Spectral Line Width @ -20 dB 1 nm
– Приемник: 1490nm APD/TIA Downstream CW Mode Digital Receiver
– Data Rate: 2488Mb/s
– Receiver Sensitivity -28 dBm With BER better than or equal to
-10
1.0x10
– Receiver Optical Overload -4 dBm
– Приемник CaTV: 1550nm Downstream Linear CATV Video Receiver
– Optical Input Power: -8..+2 dBm
– Compound Second Order (CSO): -55 dB
– Compound Triple Beat (CTB): -55 dB
– Carrier to Noise Ratio (CNR): 46 dB
– RF Bandwidth: 47 to 870MHz
– RF Output: 17dBmV / ch with 4dB positive tilt
– RF Output Impedance: 75Ω
Параметры интерфейсов LAN
– 1 порт Ethernet 100 Base-TX(RJ-45)
– 1 порт Ethernet 10/100/1000 Base-T(RJ-45)
– Receiver Optical Overload: -3 dBm
Физические характеристики и условия окруж. среды
– IEEE 802.3 ah Ethernet OAM
Конфигурирование
– FEC кодирование
– Ограничение скорости на портах
Функциональные характеристики
– IEEE 802.1p QoS
– IEEE 802.1Q VLAN
– IEEE 802.1w Rapid STP
– IEEE 802.1d STP
– IEEE 802.3x поддержка полнодуплексной связи
– IEEE 802.3u 100BASE-TX, 100BASE-T4, 100BASE-FX Fast Ethernet
– IEEE 802.3ah - Ethernet in the First Line
Поддержка стандартов
– Относительная влажность до 80%
0 0
– Рабочий диапазон температур от +5 до +40 С
– Потребляемая мощность NTE-2 - 5 Вт, NTE-2C - 7 Вт
– Напряжение питания адаптера - 220В/12В
– Габариты - 151x107x40 мм, настольное исполнение
www.eltex-co.ru
3
Комплексные решения для построения сетей
Техническое описание
Абонентские терминалы ONT TurboGEPON NTE
Технические характеристики NTE-RG-1402G(C)-(W)
Параметры интерфейса PON
– 1 порт TurboGEPON
-10
1.0x10
– Receiver Sensitivity -28 dBm With BER better than or equal to
– Приемник: 1490nm APD/TIA Downstream CW Mode Digital Receiver
– Spectral Line Width @ -20 dB 1 nm
– Data Rate: 2488Mb/s
– Average Launch Power +0,5..+5 dBm
– Data Rate: 1244Mb/s
– Максимальная дальность - 20 км
– Передатчик: 1310nm DFB Upstream Burst Mode Transmitter
– Коэффициент разветвления - до 1:64
– Тип разъема - SC/APC
NTE-RG-1402GC-(W)
– Соответствие FSAN Class B+
– Receiver Optical Overload: -3 dBm
-10
1.0x10
– Receiver Sensitivity: -23 dBm with BER better than or equal to
– Data Rate: 2488 Mb/s
– Среда передачи - оптоволоконный кабель SMF - 9/125, G.652
– Максимальная дальность - 10 км (до 20 км опционально)
– Avarage Launch Power: -2...+3 dBm
– Коэффициент разветвления - до 1:64
– Receiver Optical Overload -4 dBm
– Передатчик: 1310 nm
– Data Rate: 1244 Mb/s
– Spectral Width (RMS): 3 nm
– Приемник: 1490 nm
– Среда передачи - оптоволоконный кабель SMF- 9/125, G.652
– Тип разъема - SC/APC
NTE-RG-1402G-(W)
– Соответствие FSAN Class A+
– 4 порта Ethernet 10/100/1000 Base-T (RJ-45)
Параметры интерфейсов LAN
– RF Output Impedance: 75Ω
– Модуляция PSK/CCK, DBPSK, DQPSK, OFDM
– Частотный диапазон 2400 ~ 2497 МГц
– 64/128/152-битное WEP-шифрование данных, WEP, WPA, WPA2
Параметры беспроводного интерфейса Wi-Fi
– Стандарты 802.11 b/g/n
– Выдача Caller ID
– Прием набора импульсный/частотный (DTMF)
– Сопротивление шлейфа до 2 кОм
– Передача факса: G.711, T.38
– Аудиокодеки: G.729 (A), G.711(A/U), G.723.1
– Поддержка протокола SIP
– 2 порта FXS
Параметры интерфейсов FXS
– RF Output: 17dBmV / ch with 4dB positive tilt
– RF Bandwidth: 47 to 870MHz
– Carrier to Noise Ratio (CNR): 46 dB
– Compound Triple Beat (CTB): -55 dB
– Compound Second Order (CSO): -55 dB
– Optical Input Power: -8..+2 dBm
– Приемник CaTV: 1550nm Downstream Linear CATV Video Receiver
Физические характеристики и условия окруж. среды
– 802.11b: 17дБм +/-1.5дБм
– 802.11g: 15дБм +/-1.5дБм
– 802.11gn: 14,75дБм +/-1.5дБм
Параметры интерфейса USB
– 1 порт USB 2.0 - для подключения USB-устройств
– 802.11b: 1, 2, 5.5 ,11, 6, 9, 12 , 18, 24, 36, 48, 54
Скорость передачи данных, Мбит/с
– 802.11n (40 МГц BW): 270, 243, 216, 162, 108, 81, 54, 27
Максимальная выходная мощность передатчика
– 802.11g (20 МГц BW): 130, 117, 104, 78, 52, 39, 26, 13
– Габариты - 218x120x49 мм, настольное исполнение
– Напряжение питания адаптера - 220В/12В
– Потребляемая мощность - не более 24 Вт
0 0
– Рабочий диапазон температур от +5 до +40 С
– Относительная влажность до 80%
Поддержка стандартов
– IEEE 802.3ah - Ethernet in the First Line
– IEEE 802.3u 100BASE-TX, 100BASE-T4, 100BASE-FX Fast Ethernet
– IEEE 802.3z 1000BASE-X GigabitEthernet по оптическому волокну
– IEEE 802.3x поддержка полнодуплексной связи
– IEEE 802.3ad агрегация каналов
– IEEE 802.1d STP
– IEEE 802.1w Rapid STP
– IEEE 802.1Q VLAN
– IEEE 802.1p IGMP
Функциональные характеристики
– Поддержка TR-069
– Работа в режиме «моста» или «маршрутизатора», в т.ч.
виртуального
– Поддержка PPPoE (auto, PAP, MSCHAP и CHAP авторизация)
– Поддержка IPoE (DHCP-client и static)
– DHCP-сервер на стороне LAN
– Передача Multicast трафика по Wi-Fi
– Поддержка DNS (Domain Name System)
– Поддержка DynDNS (Dynamic DNS)
– Поддержка UPNP (Universal Plug and Play)
– Поддержка NAT (Network Address Translation)
– Поддержка NTP (Network Time Protocol)
– Поддержка механизмов качества обслуживания QoS
– Поддержка IGMP Snooping
– Поддержка IGMP Proxy
– VLAN в соответствие с IEEE 802.1Q
Поддержка функций безопасности
– Ограничение скорости на портах
– FEC кодирование
Конфигурирование и мониторинг
– В соответствии с TR-142:
– Удаленное управление по протоколу TR-069
– Локальное управление WEB/CLI
– Удаленное управление по протоколу OAM
– Обновление программного обеспечения: TR-069, HTTP, TFTP
Схема применения
www.eltex-co.ru
4
Комплексные решения для построения сетей
IP сеть
Сплиттер
OLT
coax1
1
Телевизор
NTE-2
Наименование
Описание
NTE-2
ONT NTE-2, 1 порт PON, 1 порт LAN 10/100/1000Base-T, 1 порт LAN
10/100Base-T
NTE-2(B+)
ONT NTE-2(B+), 1 порт PON, 1 порт LAN 10/100/1000Base-T, 1 порт LAN
10/100Base-T
NTE-2C
ONT NTE-2C, 1 порт PON, 1 порт LAN 10/100/1000Base-T, 1 порт LAN
10/100Base-T, 1xRF
NTE-RG-1402G-W
ONT NTE-RG-1402G-W, 1 порт PON, 4 порта LAN 10/100/1000Base-T, 1xUSB,
2xFXS, WiFi (802.11n, 300 Мбит/с, 2,4 Гц)
NTE-RG-1402GC-W
ONT NTE-RG-1402GC-W, 1 порт PON, 4 порта LAN 10/100/1000Base-T, 1xUSB,
2xFXS, 1xRF WiFi (802.11n, 300 Мбит/с, 2,4 Гц)
Сопутствующие товары
ACS-CPE-512
Опция ACS-CPE-512 системы Eltex.ACS для автоконфигурирования Eltex CPE:
512 абонентских устройств
ACS-CPE-1024
Опция ACS-CPE-1024 системы Eltex.ACS для автоконфигурирования Eltex CPE:
1024 абонентских устройств
Сделать заказ
Предприятие “ЭЛТЕКС” - ведущий российский разработчик и
производитель коммуникационного оборудования с 26-летней
историей. Комплексность решений и возможность их бесшовной
интеграции в инфраструктуру Заказчика - приоритетное направление
развития компании.
+7 (383) 274 10 01
+7 (383) 274 48 48
eltex@eltex-co.ru www.eltex-co.ru
О компании Eltex
Информация для заказа
100М/1GE
FXS
ПК
NTE-RG
USB flash,
HDD
Телефонный
аппарат
USB2.0
Wi-Fi IEEE 802.11
2.4ГГц
Техническое описание
Абонентские терминалы ONT TurboGEPON NTE
1
Телевизор
coax1
ПК
1 Для моделей NTE-2C, NTE-RG-1402GC-(W)
4GE
