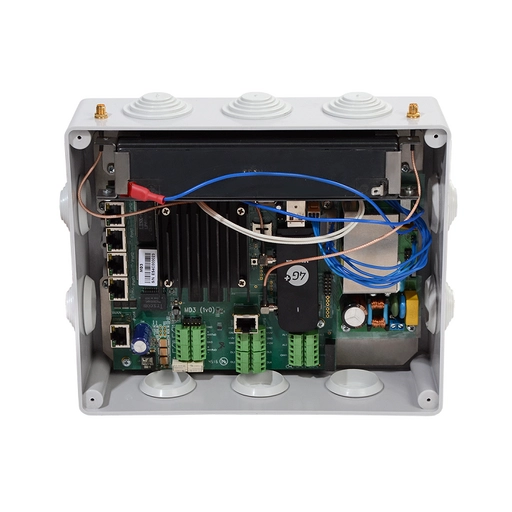

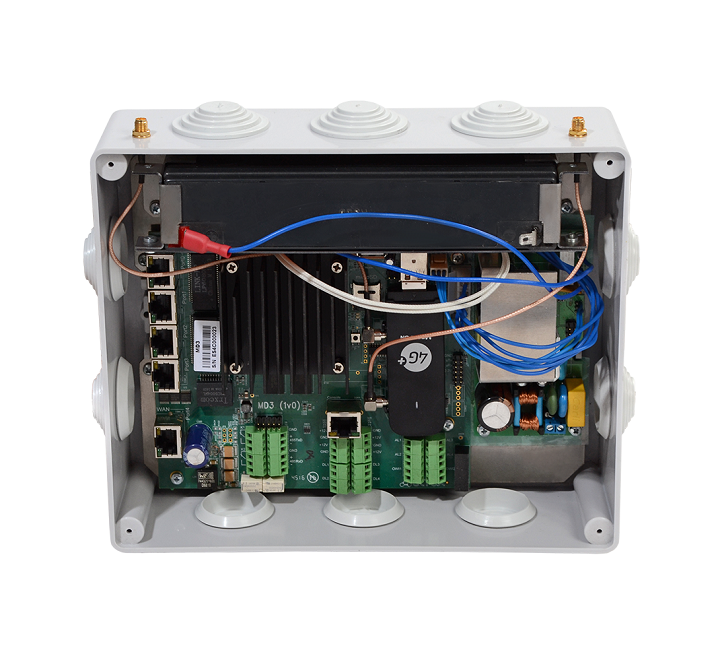

Eltex MD3
Акименко Евгений (Новосибирск)
Алексеев Никита (Москва)
Бадер Дарья (Новосибирск)
Бекетов Максим (Новосибирск)
Браун Захар (Новосибирск)
Бринева Анна (Москва)
Бубенов Максим (Новосибирск)
Буйнич Алексей (Новосибирск)
Бурдюгова Татьяна (Москва)
Бурмистров Игорь (Москва)
Васильева Татьяна (Москва)
Дашкина Ксения (Новосибирск)
Дудоров Дмитрий (Москва)
Жигульская Екатерина (Москва)
Ильиных Никита (Новосибирск)
Камышников Григорий (Новосибирск)
Каночкин Виталий (Москва)
Кириллова Маргарита (Новосибирск)
Клюй Вячеслав (Москва)
Козлов Дмитрий (Новосибирск)
Кузьмин Максим (Москва)
Ларин Алексей (Москва)
Ломоносова Екатерина (Новосибирск)
Лысенко Алексей (Москва)
Макаревич Евгений (Новосибирск)
Монтоев Анатолий (Новосибирск)
Мосин Михаил (Новосибирск)
Муртазин Камиль (Казань)
Наполов Илья (Москва)
Передерин Сергей (Новосибирск)
Поддубный Владислав (Москва)
Пучков Александр (Москва)
Пчелинская Светлана (Москва)
Рекун Антон (Москва)
Репьюк Алексей (Новосибирск )
Самойлов Иван (Новосибирск)
Сидоренко Никита (Новосибирск)
Степанов Артем (Москва)
Сутоцких Илья (Москва)
Сытый Александр (Москва)
Трифонов Артем (Новосибирск)
Ударцев Евгений (Новосибирск)
Фадин Дмитрий (Москва)
Файзрахманов Марат (Москва)
Чердынцев Артём (Москва)
Шатуха Егор (Москва)
Шаяхметов Илья (Новосибирск)
Щербаков Максим (Москва)
Краткое техническое описание (Datasheet)
Промышленный контроллер MD3 предназначен для создания системы
мониторинга удаленных объектов, сбора технологической информации и
передачи ее во внешнюю систему управления и мониторинга.
Техническое описание
MD3 - контроллер для реализации системы мониторинга объектов
и сбора технологической информации
www.eltex-co.ru
1
Технические характеристики
Комплексные решения для построения сетей
Интерфейсы
Консольный порт
1 x RS-232
Последовательный порт
1 x RS-485
Слот кард-ридера
1 x Micro SD
Порт для подключения к внешней сети (WAN)
1 x 10/100/1000Base-T (passive PoE 48В)
Порты для подключения к локальной сети (LAN)
4 x 10/100/1000Base-T (passive PoE 12В/passive PoE 48В)
Порт USB для подключения 2G/3G/4G модема
1 x USB 2.0
Порт USB
1 x USB 2.0
Порт для подключения радиомодуля
1 x SPI
Однопроводный интерфейс
2 x 1-wire
Аналоговые входы для подключения шлейфов
датчиков
4 x Analog INPUT (питание 12В/24В)
Сухие контакты
4 входных, 2 выходных
Выход для питания внешних датчиков
4 x 12В
Физические параметры
Электропитание
Встроенный модуль питания 220В с возможностью
резервирования при помощи АКБ 12В (ёмкость от 2,2 Ач до 7,2
Ач)
Исполнение
Пластиковый корпус, стандарт IP55
Размеры (Ш х Г х В), мм
240 х 195 х 90
Вентиляция
Пассивное охлаждение
Рабочая температура
от -40 до +40°С
Рабочая влажность
не более 80%
www.eltex-co.ru
2
Основные функции
Техническое описание
MD3 - контроллер для реализации системы мониторинга объектов
и сбора технологической информации
Комплексные решения для построения сетей
1. Контроль и сбор информации с датчиков и
оборудования, установленного на объекте
мониторинга, через сухие контакты, интерфейс RS-
485, Ethernet, 1-wire с возможностью сохранения
информации на SD-карте:
џПодключение датчиков движения,
открытия/закрытия двери;
џПодключение аналоговых датчиков (охранной,
пожарной сигнализации);
џПодключение датчиков температуры;
џПодключение электросчетчиков;
џПодключение IP-камер;
џПодключение стороннего оборудования с
возможностью мониторинга его состояния и
обеспечения удаленного доступа.
2. Управление сторонним оборудованием через
выходные сухие контакты.
3. Поддержка 2G/3G/4G USB-модема для передачи
данных через сотовую сеть мобильных операторов
с возможностью подключения внешней LTE
антенны.
4. Поддержка резервирования каналов передачи
данных до центра мониторинга и сбора
информации (Ethernet WAN – 2G/3G/4G).
5. Поддержка функций маршрутизации, Firewall,
VPN для организации защищенного канала
передачи данных до центра мониторинга и сбора
информации.
6. Выполнение на устройстве заданных сценариев
контроля и управления сторонним оборудованием
на объекте мониторинга.
Схема применения
Фиксированный
ШПД
Мобильный
ШПД
MD3 MD3
СИСТЕМА УПРАВЛЕНИЯ И МОНИТОРИНГА
Saymon, Smart City Cloud,
Alphalogic и др.
GRE-туннель
GRE-туннель
www.eltex-co.ru
3
Схема применения
Техническое описание
MD3 - контроллер для реализации системы мониторинга объектов
и сбора технологической информации
Комплексные решения для построения сетей
MD3
WAN
Ethernet
ip-камера
Ethernet
электросчетчики датчики движения,
открытия двери
датчики
температуры
RS-485 входные
сухие контакты
1-wire
LTE
PoE
LAN
Стороннее
оборудование реле
Сделать заказ
