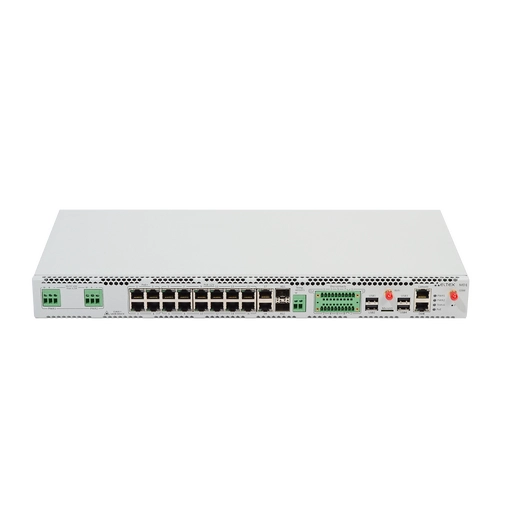

Eltex MD1
Акименко Евгений (Новосибирск)
Алексеев Никита (Москва)
Бадер Дарья (Новосибирск)
Бекетов Максим (Новосибирск)
Браун Захар (Новосибирск)
Бринева Анна (Москва)
Бубенов Максим (Новосибирск)
Буйнич Алексей (Новосибирск)
Бурдюгова Татьяна (Москва)
Бурмистров Игорь (Москва)
Васильева Татьяна (Москва)
Дашкина Ксения (Новосибирск)
Дудоров Дмитрий (Москва)
Жигульская Екатерина (Москва)
Ильиных Никита (Новосибирск)
Камышников Григорий (Новосибирск)
Каночкин Виталий (Москва)
Кириллова Маргарита (Новосибирск)
Клюй Вячеслав (Москва)
Козлов Дмитрий (Новосибирск)
Кузьмин Максим (Москва)
Ларин Алексей (Москва)
Ломоносова Екатерина (Новосибирск)
Лысенко Алексей (Москва)
Макаревич Евгений (Новосибирск)
Монтоев Анатолий (Новосибирск)
Мосин Михаил (Новосибирск)
Муртазин Камиль (Казань)
Наполов Илья (Москва)
Передерин Сергей (Новосибирск)
Поддубный Владислав (Москва)
Пучков Александр (Москва)
Пчелинская Светлана (Москва)
Рекун Антон (Москва)
Репьюк Алексей (Новосибирск )
Самойлов Иван (Новосибирск)
Сидоренко Никита (Новосибирск)
Степанов Артем (Москва)
Сутоцких Илья (Москва)
Сытый Александр (Москва)
Трифонов Артем (Новосибирск)
Ударцев Евгений (Новосибирск)
Фадин Дмитрий (Москва)
Файзрахманов Марат (Москва)
Чердынцев Артём (Москва)
Шатуха Егор (Москва)
Шаяхметов Илья (Новосибирск)
Щербаков Максим (Москва)
Краткое техническое описание (Datasheet)

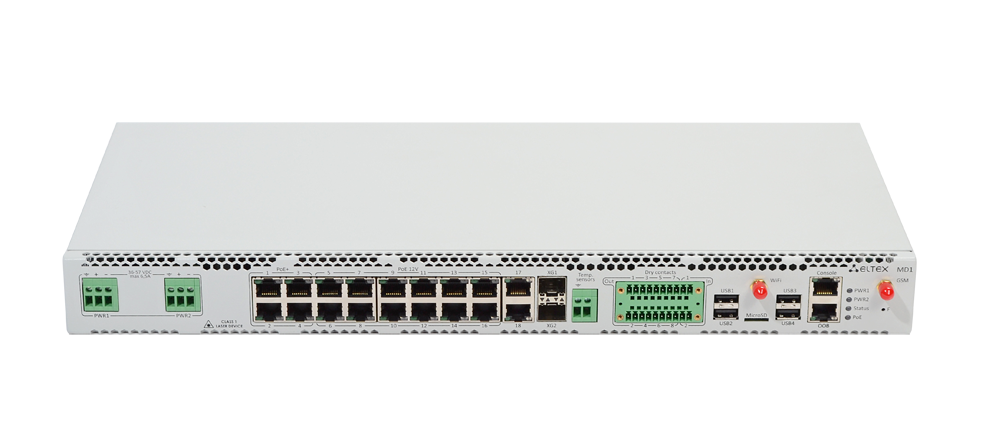

Промышленный контроллер ЭЛТЕКС MD1 предназначен
для контроля и управления устройствами инфраструктуры
помещения. Функциональные возможности контроллера
обеспечивают физическое стекирование, поддержку
виртуальных локальных сетей, многоадресных групп
рассылки и расширенные функции безопасности.
Устройство состоит из основного и выносных блоков.
Основной блок MD1 имеет в своем составе порты
10/100/1000Base-T с поддержкой PoE/PoE+, порты
1000Base-X (SFP), интерфейс 1-Wire для подключения
внешних устройств типа термодатчиков, сухие контакты
для управления внешними устройствами, встроенный
контроллер Wi-Fi 802.11n и GSM-модем, выполненные на
базе USB-stick с выводом антенны на переднюю панель
контроллера.
Выносные блоки MD1 подключаются к основному блоку
по интерфейсу Ethernet и обеспечивают управление и
контроль климатических устройств и систем вентиляции.
Контроллеры MD1 позволяют создавать современные,
защищенные и отказоустойчивые сети связи для
построения систем мониторинга и сбора телеметрии
организаций промышленного и энергетического
секторов.
Технические характеристики основного блока MD1
Техническое описание
Промышленный контроллер MD1
Комплексные решения для построения сетей
www.eltex-co.ru
1
Интерфейсы
Порты доступа 1GE
4x10/100/1000 Base-TX (RJ-45, PoE+)
12x10/100/1000 Base-TX (RJ-45, Passive PoE 12B)
2x10/100/1000 Base-TX (RJ-45)
2x1000Base-X (SFP)
Порты USB
4 x USB 2.0
Порт 1-Wire
1 x 1-Wire
Консольный порт
1 x RS-232 (RJ-45)
OOB порт
1 x OOB (RJ-45)
Слот карт-ридера Micro SD
1 x Micro SD
Сухие контакты
8 выходных, 2 входных (клеммный разъем)
Разъем для подключения антенны Wi-Fi
1 x SMA (female)
Разъем для подключения антенны GSM
1 x SMA (female)
Характеристики контроллера
Объем буферной памяти
12 Мбит
Таблица MAC-адресов
16K
Количество активных VLAN
4K
Качество обслуживания QoS
8 выходных очередей
Поддержка Jumbo-фреймов
Максимальный размер пакетов 10K
Физические параметры
Электропитание
48 (36-57) В постоянного тока (макс. 6,5А)
2 ввода питания для обеспечения резервирования
Рабочая температура окружающей среды
0-55°С
Рабочая влажность
20-80%
— Управление климатическими параметрами помещения
— Сбор телеметрии с датчиков/счетчиков через
интерфейсы RS-232, RS-485, «сухие контакты»CAN,
— Управление и контроль дизель-генераторной установки
— Поддержка функций Ethernet контроллера с
интерфейсами PoE+
Функциональные возможности основного блока MD1
Функции интерфейсов
– Защита от блокировки очереди (HOL)
– Поддержка обратного давления (Back pressure)
– Поддержка Auto MDI/MDIX
– Поддержка сверхдлинных кадров (Jumbo frames)
– Управление потоком (IEEE 802.3X)
– Зеркалирование портов (Port mirroring)
– Стекирование, до 8 устройств в стеке
Функции при работе с МAC-адресами
– Таблица MAC-адресов 16K
– Независимый режим обучения в каждой VLAN
– Поддержка многоадресной рассылки (MAC Multicast Support)
– Регулируемое время хранения MAC-адресов
– Статические записи MAC (Static MAC Entries)
Поддержка VLAN
– До 4K VLAN
– Поддержка Voice VLAN
– Поддержка 802.1Q
– Поддержка Q-in-Q
– Поддержка Selective Q-in-Q
– Поддержка GVRP
Функции L2 Multicast
– Поддержка 1K групп
– Поддержка профилей Multicast
– Поддержка статических Mullticast-групп
– Поддержка IGMP Snooping v1,2,3
– Поддержка IGMP Snooping Fast Leave на основе порта/хоста
– Поддержка авторизации IGMP через RADIUS
– Поддержка MLD Snooping v1,2
– Поддержка IGMP Querier
– Поддержка MVR
Функции L2
– Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
– Поддержка RSTP (Rapid Spanning tree protocol, IEEE 802.1w)
– Поддержка MSTP (Multiple Spanning Tree, IEEE802.1s)
– Поддержка Spanning Tree Fast Link option
– Поддержка STP Root Guard
– Поддержка BPDU Filtering
– Поддержка STP BPDU Guard
– Поддержка Loopback Detection (LBD)
Функции Link Aggregation
– Создание групп LAG
– Объединение каналов с использованием LACP
– Поддержка LAG Balancing Algorithm
Поддержка IPv6
– Функциональность IPv6 Host
– Совместное использование IPv4, IPv6
Сервисные функции
– Виртуальное тестирование кабеля (VCT)
– Диагностика оптического трансивера
– Green Ethernet
Функции обеспечения безопасности
– DHCP Snooping
– Опция 82 протокола DHCP
– IP Source address guard
– Dynamic ARP Inspection
– Поддержка sFlow
– Проверка подлинности на основе MAC-адреса, ограничение
количества MAC-адресов, статические MAC-адреса
– Проверка подлинности по портам на основе 802.1x
– Guest VLAN
– Система предотвращения DoS атак
– Сегментация трафика
– Защита от несанкционированных DHCP-серверов
– Фильтрация DHCP-клиентов
– Предотвращение атак BPDU
– Фильтрация NetBIOS/NetBEUI
Списки управления доступом ACL
– L2-L3-L4 ACL (Access Control List)
– Поддержка Time-Based ACL
– IPv6 ACL
– До 1024 правил доступа
– ACL на основе:
– Порта контроллера
– Приоритета 802.1p
– VLAN ID
– EtherType
– DSCP
– Типа протокола
– Номера порта TCP/UDP
Основные функции качества обслуживания (QoS) и
ограничения скорости
– Поддержка QoS/CoS
– Статистика QoS
– Ограничение скорости на портах (shaping, policing)
– Поддержка до 8 приоритетных очередей
– Поддержка класса обслуживания 802.1p
– Защита от широковещательного «шторма»
– Управление полосой пропускания
– Обработка очередей по алгоритмам Strict priority/Weighted Round
Robin (WRR)
– Три цвета маркировки
– Классификация трафика на основании ACL
– Назначение меток CoS/DSCP на основании ACL
ОАМ/CFM
– 802.3ah Ethernet Link OAM
– Dying Gasp
– 802.1ag Connectivity Fault Management (CFM)
– 802.3ah Unidirectional LinkDetection (протокол обнаружения
однонаправленных связей)
www.eltex-co.ru
2
Техническое описание
Промышленный контроллер MD1
Комплексные решения для построения сетей
Вентиляция
Пассивное охлаждение
Исполнение
19", 1U
Размеры (ШxВxГ)
430x44x300 мм
Технические характеристики основного блока MD1
Основные функции управления
– Загрузка и выгрузка конфигурационного файла по TFTP
– Протокол SNMP
– Интерфейс командной строки (CLI)
– Web-интерфейс
– Syslog
– SNTP (Simple Network Time Protocol)
– Traceroute
– LLDP (802.1ab) + LLDP MED
– Управление контролируемым доступом – уровни привилегий
– Блокировка интерфейса управления
– Локальная аутентификация
– Фильтрация IP-адресов для SNMP
– Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control
System)
– Сервер SSH
– Поддержка SSL
– Поддержка макрокоманд
– Журналирование вводимых команд
– Системный журнал
– Автоматическая настройка DHCP
– DHCP Relay (Поддержка IPv4)
– DHCP Option 12
– DHCP Relay Option 82
– Добавление тега PPPoE Circuit-ID
– Flash File System
– Команды отладки
– Шифрование пароля
– Восстановление пароля
– Ping (поддержка IPv4/IPv6)
Функции мониторинга
– Статистика интерфейсов
– Удаленный мониторинг RMON/SMON
– Поддержка мониторинга загрузки CPU по задачам
– Мониторинг памяти
– Мониторинг температуры
– Мониторинг TCAM
MIB
– RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
– RFC 1212 Concise MIB Definitions
– RFC 1213 MIB II
– RFC 1215 MIB Traps Convention
– RFC 1493, 4188 Bridge MIB
– RFC 1157, 2571-2576 SNMP MIB
– RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
– RFC 271,1757, 2819 RMON MIB
– RFC 2465 IPv6 MIB
– RFC 2466 ICMPv6 MIB
– RFC 2737 Entity MIB
– RFC 4293 IPv6 SNMP Mgmt Interface MIB
– Private MIB
– RFC 3289 DIFFSERV MIB
– RFC 2021 RMONv2 MIB
– RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
– RFC 2668 802.3 MAU MIB
– RFC 2674, 4363 802.1p MIB
– RFC 2233, 2863 IF MIB
– RFC 2618 RADIUS Authentication Client MIB
– RFC 4022 MIB для TCP
– RFC 4113 MIB для UDP
– RFC 3298 MIB для Diffserv
– RFC 2620 RADIUS Accounting Client MIB
– RFC 2925 Ping &Traceroute MIB
– RFC 768 UDP
– RFC 791 IP
– RFC 792 ICMPv4
– RFC 2463, 4443 ICMPv6
– RFC 4884 ExtendedICMP для поддержки сообщений Multi-Part
– RFC 793 TCP
– RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6
– RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication
Protocol(EAP)
– RFC 2571, RFC2572, RFC2573, RFC2574 SNMP
– RFC 826 ARP
Функции управления климатическими устройствами
– Контроль температуры в помещении
– Управление внешними климатическими устройствами через
выносные блоки по заданным алгоритмам
– Подсчет электроэнергии, потребленной климатическими
устройствами
– Выявление предпосылок аварийных ситуаций
– Информирование об аварийных ситуациях
Функции контроля устройств электропитания
– Мониторинг параметров систем электропитания
– Выявление предпосылок аварийных ситуаций
– Информирование об аварийных ситуациях
Функциональные возможности основного блока MD1 (продолжение)
СОСТАВ УСТРОЙСТВА MD1
Контроллер MD1 состоит из основного блока и выносных блоков контроля и управления. Выносные блоки
подключаются к основному по интерфейсу Ethernet.
џMD1-CM – выносной блок контроля климатических устройств, предназначен для контроля и управления
кондиционерами и обогревателями, измерения потребляемой электроэнергии для каждой пары кондиционер-
нагреватель.
џMD1-CL – выносной блок управления вентилятора фрикулинга, предназначен для контроля и управления
вентилятором фрикулинга, отслеживания скорости вращения вентилятора.
џMD1-CV – выносной блок интерфейсов RS-232/RS-485/CAN, предназначен для подключения периферийных
устройств с интерфейсами RS-232/RS-485/CAN к основному блоку MD1 через интерфейс Ethernet (конвертер
интерфейсов).
џMD1-DGU – выносной блок для управления ДГУ, предназначен для управления и контроля работы дизель-
генераторной установки.
џMD1-DIO – выносной блок сухих контактов, предназначен для мониторинга и управления оборудованием,
имеющим в качестве интерфейсов входные и выходные сухие контакты.
www.eltex-co.ru
3
Техническое описание
Промышленный контроллер MD1
Комплексные решения для построения сетей
Техническое описание
Промышленный контроллер MD1
Комплексные решения для построения сетей
www.eltex-co.ru
4
MD1-CM
Блок контроля климатических устройств
Выносной блок MD1-СM предназначен для контроля и
управления кондиционерами, обогревателями, вентиляторами, а
также для измерения потребляемой электроэнергии для каждой
пары кондиционер-нагреватель. Возможно подключение к блоку
MD1-CM двух пар кондиционеров и нагревателей, одного
вентилятора для смешивания воздуха в помещении. Управление
климатическими устройствами осуществляется при помощи
блоков реле коммутации. MD1-CM подключается к основному
блоку MD1 по интерфейсу Ethernet и работает под его
управлением.
Технические характеристики блока MD1-СM
Интерфейсы
Название
Количество
Тип разъема
Ethernet
10/100Base-TX
1
RJ-45
Силовые входные контакты для подключения источников питания
Входная пара ~220В, 40А
2
Контакт под болт
Универсальная входная пара ~220В/-48В
1
Клеммный
Силовые выходные контакты для подачи питания на климатические устройства
Выходной контакт ~220В, 20А
4
Клеммный
Выходная пара ~220В/48В, 10А
1
Клеммный
Физические параметры
Питание
12VDC (Passive PoE 12V)
Рабочая температура окружающей среды
0-55°С
Рабочая влажность
20-80%
Исполнение
Пластиковый корпус на DIN-рейку
Размеры (ШxВxГ)
159,5x90,2x57,5 мм
Техническое описание
Промышленный контроллер MD1
Комплексные решения для построения сетей
www.eltex-co.ru
5
MD1-CL
Блок управления вентилятором фрикулинга
Выносной блок MD1-CL предназначен для управления питанием,
оборотами вращения вентилятора фрикулинга, управления
питанием соленоидов, контроля скорости вращения
вентилятора фрикулинга и контроля датчика давления. MD1-CL
подключается к основному блоку MD1 по интерфейсу Ethernet и
работает под его управлением.
Технические характеристики блока MD1-СL
Интерфейсы
Название
Количество
Тип разъема
Ethernet
10/100Base-TX
1
RJ-45
Входные контакты для подключения источников питания
Входная пара 48В, 12А
1
Клеммный
Выходные контакты для подачи питания на вентилятор фрикулинга и соленоиды
Выходная пара 48В, 10А
1
Клеммный
Выходная пара 48В, 1А
2
Клеммный
Управление и контроль скорости вращения вентилятора фрикулинга
Выходной контакт PWM
1
Клеммный
Входной контакт с тахометра вентилятора
1
Клеммный
Дискретный вход для контроля датчика давления
Сухие контакты
1
Клеммный
Физические параметры
Питание
12VDC (Passive PoE 12V)
Рабочая температура окружающей среды
0-55°С
Рабочая влажность
20-80%
Исполнение
Пластиковый корпус на DIN-рейку
Размеры (ШxВxГ)
106,25x90,2x57,5 мм
Техническое описание
Промышленный контроллер MD1
Комплексные решения для построения сетей
www.eltex-co.ru
6
MD1-CV
Блоки интерфейсов RS-232, RS-485, CAN
Выносной блок MD1-CV предназначен для
подключения периферийных устройств с
интерфейсами RS-232/RS-485/CAN к основному
блоку MD1 через интерфейс Ethernet (конвертер
интерфейсов).
MD1-CV осуществляет передачу данных из Ethernet
в последовательный интерфейс и обратно без
изменений. Есть возможность настройки
параметров последовательного интерфейса, таких
как: бауд-рейт, контроль четности, количество
информационных битов в посылке, количество
стартовых и стоповых битов.
Технические характеристики блока MD1-СV RS-232
Интерфейсы
Название
Количество
Тип разъема
Ethernet
10/100Base-TX
1
RJ-45
RS-232
RS-232
1
DB9
Физические параметры
Питание
12VDC (Passive PoE 12V)
Рабочая температура окружающей среды
0-55°С
Рабочая влажность
20-80%
Исполнение
Пластиковый корпус
Размеры (ШxВxГ)
90x50x32 мм
MD1-CV RS-232 MD1-CV RS-485
Технические характеристики блока MD1-СV RS-485
Интерфейсы
Название
Количество
Тип разъема
Ethernet
10/100Base-TX
1
RJ-45
RS-485
RS-485
1
Клеммный
Физические параметры
Питание
12VDC (Passive PoE 12V)
Рабочая температура окружающей среды
0-55°С
Рабочая влажность
20-80%
Исполнение
Пластиковый корпус
Размеры (ШxВxГ)
90x50x32 мм
MD1-CV CAN
Техническое описание
Промышленный контроллер MD1
Комплексные решения для построения сетей
www.eltex-co.ru
7
Технические характеристики блока MD1-DGU
Интерфейсы
Название
Количество
Тип разъема
Ethernet
10/100Base-TX
3
RJ-45
Дискретные входы/выходы
Вход типа «сухой контакт»
8
Клеммный
Релейный выход
1
Клеммный
1-Wire
1-Wire
1
Клеммный
Аналоговые входы
Измерение напряжения батареи
1
Клеммный
Подключение ДУТ
1
Клеммный
Технические характеристики блока MD1-СV CAN
Интерфейсы
Название
Количество
Тип разъема
Ethernet
10/100Base-TX
1
RJ-45
CAN
CAN
1
Клеммный
Физические параметры
Питание
12VDC (Passive PoE 12V)
Рабочая температура окружающей среды
0-55°С
Рабочая влажность
20-80%
Исполнение
Пластиковый корпус
Размеры (ШxВxГ)
90x50x32 мм
MD1-DGU
Блок мониторинга дизель-генераторной установки
Выносной блок MD1-DGU предназначен для управления и контроля
работы дизель-генераторной установки (ДГУ) и мониторинга охранно-
пожарной сигнализации (ОПС) ДГУ. Устройство имеет в своем составе 8
конфигурируемых входов типа "сухой контакт", однопроводный
интерфейс для подключения термодатчиков, вход для контроля
напряжения на батарее, аналоговый вход для подключения датчиков с
унифицированным выходным сигналом 0-10В или 4-20мА (переключается
при помощи джампера на плате). MD1-DGU имеет в своем составе 3 порта
Ethernet: для подключения к основному блоку MD1, для подключения
панели управления ДГУ и IP-регистратора ОПС. Возможно использование
одного из портов Ethernet для подключения блоков MD1-CV.
Дополнительно на MD1-DGU имеется релейный выход для осуществления
тестового запуска ДГУ.
Сделать заказ
Предприятие “ЭЛТЕКС” - ведущий российский разработчик и
производитель коммуникационного оборудования с 25-летней
историей. Комплексность решений и возможность их бесшовной
интеграции в инфраструктуру Заказчика - приоритетное направление
развития компании.
+7 (383) 274 10 01
+7 (383) 274 48 48
eltex@eltex-co.ru www.eltex-co.ru
О компании Eltex
Техническое описание
Промышленный контроллер MD1
Комплексные решения для построения сетей
www.eltex-co.ru
8
Блок сухих контактов
Физические параметры
Питание
PoE (802.3af)
Рабочая температура окружающей среды
-40 +55°С
Рабочая влажность
20-80%
Исполнение
Пластиковый корпус на DIN-рейку
Размеры (ШxВxГ)
159,5x90,2x57,5 мм
Интерфейсы
Название
Количество
Тип разъема
Ethernet
10/100Base-TX
1
RJ-45
Сухие контакты
Входной контакт
4
Клеммный
Выходной контакт
8
Клеммный
Физические параметры
Питание
12VDC (Passive PoE 12V)
Рабочая температура окружающей среды
0-55°С
Рабочая влажность
20-80%
Технические характеристики блока MD1-DIO
MD1-DIO
Выносной блок MD1-DIO предназначен для мониторинга и управления
оборудованием, имеющим в качестве интерфейсов входные и выходные
сухие контакты. MD1-DIO подключается к основному блоку MD1 по
интерфейсу Ethernet и работает под его управлением.
