ESR-10, ESR-12V(F), ESR-20, ESR-21, ESR-100 и ESR-200 — сервисные маршрутизаторы, предназначенные для использования в корпоративных сетях связи для подключе-

ния небольших и средних офисов компаний. Функциональность межсетевого экрана и маршрутизатора позволяет обеспечить безопасность при различных вариантах

подключения через сеть Интернет. маршрутизации, функции организации территориально-распределенных сетей и Устройства поддерживают расширенные функции

функции обеспечения сетевой безопасности.

Ключевыми элементами серии являются средства аппаратного ускорения обработки данных.

џУстройства ESR-12V, ESR-12VF имеют в составе порты FXS, что позволяет установить в офисе до трех аналоговых телефонных аппаратов и подключить их к корпоратив-

ной телефонной сети без применения отдельных телефонных шлюзов. Наличие порта FXO позволяет зарезервировать телефонное подключение по аналоговой

линии в случае отсутствия связи до центральной АТС.

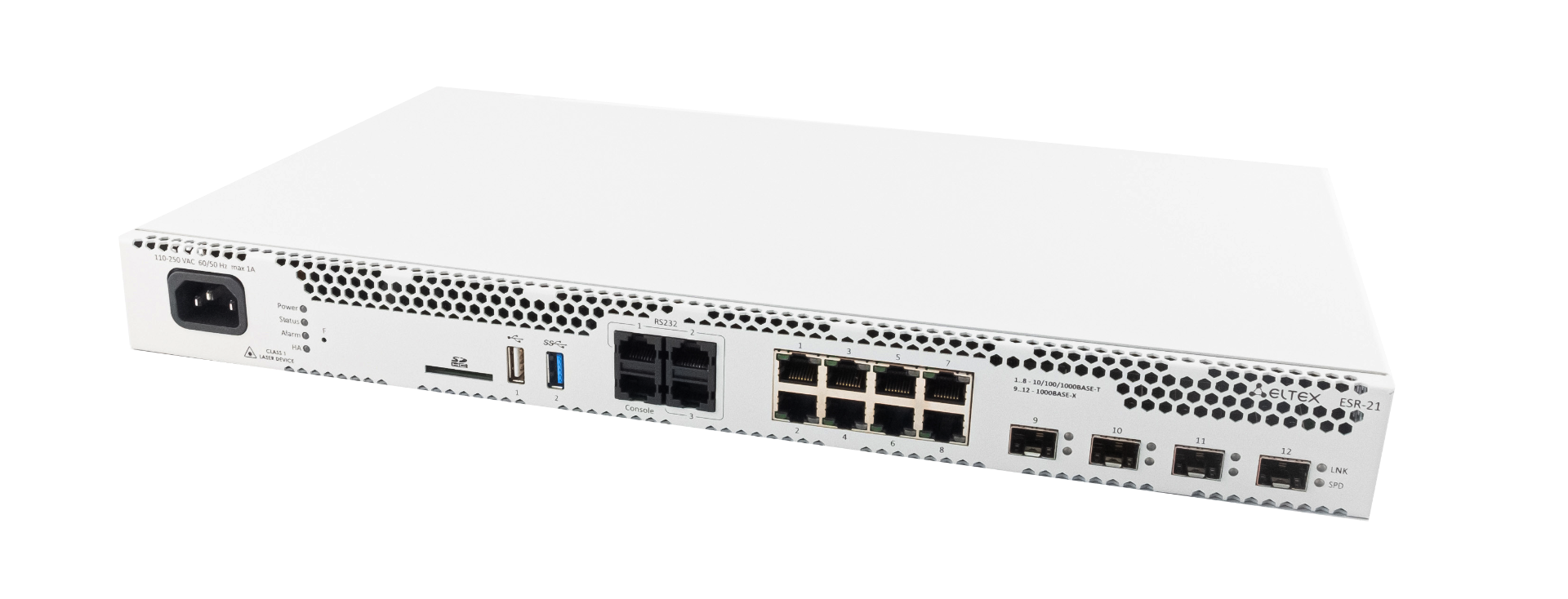

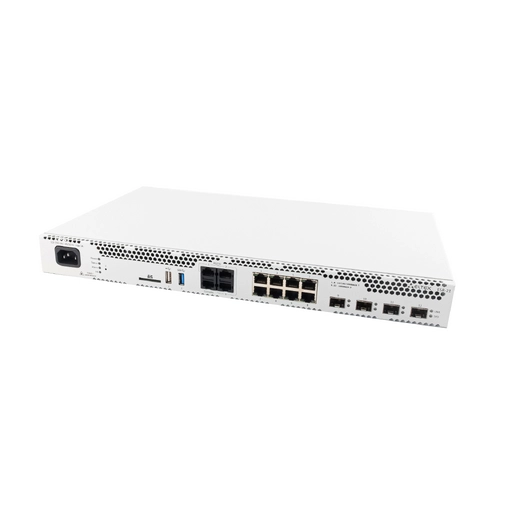

џУстройства и представляют собой сервисные маршрутизаторыESR-20 ESR-21 универсальные , разработанные с учетом требований предприятий энергетической

и нефтегазовой отраслей. ESR-21 RS-232,Отличительной особенностью модели является её оснащенность дополнительными портами стандарта которые могут

использоваться для реализации дополнительных функций удаленного консольного доступа к рядом стоящему оборудованию (режим ), подключения к— AUX

сервисному маршрутизатору GSM- проводных и модемов.

џУстройства SR-100 и имеют в составе 4 порта с возможностью использования трансиверов для оптического подключения E ESR-200 Combo- 10/100/1000BASE-X

RJ-45 ESR-200 или для электрического. имеет дополнительно 4 порта 10/100/1000BASE-T.

1 Активируется лицензией.

Сервисные маршрутизаторы серии ESR

Техническое описание

1eltex.ru

Технические характеристики

Набор функций соответствует версии ПО 1.40.

ESR-10

ESR-12V

ESR-12VF

ESR-20

ESR-21

ESR-100

ESR-200

Интерфейсы

Combo 10/100/1000BASE-T/1000BASE-X

(SFP)

—

Ethernet 10/100/1000BASE-T (RJ-45)

—

Ethernet 1000BASE-X (SFP)

—

Последовательный порт RS-232

—

Консольный порт RS-232 (RJ-45)

FXS

—

FXO

—

USB 2.0

USB 3.0

—

Слот для SD-карт

—

Сервисные маршрутизаторы серии ESR

Техническое описание

eltex.ru

Набор функций соответствует версии ПО 1.40.

Формат IMIX-трафика (количество в секунду : размер каждого фрейма) – 8:74; 5:512; 7:1518.

*Измеряется при использовании алгоритма аутентификации – MD5, алгоритма шифрования – AES128.

ESR-10

ESR-12V

ESR-12VF

ESR-20

ESR-21

ESR-100

ESR-200

Производительность

Производительность Firewall/

маршрутизации (фреймы 1518B)

985 Мбит/с;

81k пакетов/с

980 Мбит/с;

80,5k пакетов/с

3,75 Гбит/с;

310k пакетов/с

2,45 Гбит/с;

200k пакетов/с

1,2 Гбит/с;

100k пакетов/с

1,8 Гбит/с;

150k пакетов/с

Производительность Firewall/

маршрутизации (IMIX)

685 Мбит/с;

120k пакетов/с

585 Мбит/с;

105k пакетов/с

1,75 Гбит/с;

315k пакетов/с

1,25 Гбит/с;

235k пакетов/с

575 Мбит/с;

100k пакетов/с

865 Мбит/с;

155k пакетов/с

Производительность AppFirewall (EMIX)

185 Мбит/с

715 Мбит/с

620 Мбит/с

265 Мбит/с

415 Мбит/с

Производительность L2-коммутации

(фреймы 1518B)

970 Мбит/с;

80k пакетов/с

6,9 Гбит/с;

570k пакетов/с

6,45 Гбит/с;

530k пакетов/с

2,85 Гбит/с;

235k пакетов/с

4,4 Гбит/с;

360k пакетов/с

Производительность IPsec VPN

(фреймы 1456B)

190 Мбит/с;

16k пакетов/с

495 Мбит/с;

42,5k пакетов/с

500 Мбит/с;

43k пакетов/с

300 Мбит/с;

25,5k пакетов/с

450 Мбит/с;

38k пакетов/с

Производительность IPsec (IMIX)

115 Мбит/с;

22k пакетов/с

275 Мбит/с;

52k пакетов/с

280 Мбит/с;

52k пакетов/с

165 Мбит/с;

31k пакетов/с

255 Мбит/с;

48k пакетов/с

Производительность одного

IPsec-туннеля (фреймы 1456В)

74 Мбит/с;

6k пакетов/с

260 Мбит/с;

22k пакетов/с

260 Мбит/с;

22k пакетов/с

190 Мбит/с;

16,5k пакетов/с

290 Мбит/с;

25k пакетов/с

Производительность одного

IPsec-туннеля (IMIX)

56 Мбит/с;

10,5k пакетов/с

145 Мбит/с;

27k пакетов/с

140 Мбит/с;

26,5k пакетов/с

100 Мбит/с;

19k пакетов/с

150 Мбит/с;

28,5k пакетов/с

Производительность IPS/IDS

10k правил (IMIX)

100 Мбит/с;

18k пакетов/с

350 Мбит/с;

64k пакетов/с

259 Мбит/с;

46,5k пакетов/с

95 Мбит/с;

17k пакетов/с

140 Мбит/с;

26k пакетов/с

Производительность коммутации MPLS

L2VPN (IMIX)

695 Мбит/с;

125k пакетов/с

680 Мбит/с;

120k пакетов/с

2,45 Гбит/с;

445k пакетов/с

2,3 Гбит/с;

425k пакетов/с

925 Мбит/с;

170k пакетов/с

1,4 Гбит/с;

255k пакетов/с

Производительность коммутации MPLS

L3VPN (IMIX)

495 Мбит/с;

90,5k пакетов/с

480 Мбит/с;

88k пакетов/с

1,2 Гбит/с;

215k пакетов/с

1,05 Гбит/с;

190k пакетов/с

445 Мбит/с;

81k пакетов/с

695 Мбит/с;

125k пакетов/с

Максимальное количество

одновременных подключений

к RA L2TP-серверу

270

310

170

210

Технические характеристики (продолжение)

Сервисные маршрутизаторы серии ESR

Техническое описание

3eltex.ru

Технические характеристики (продолжение)

ESR-10

ESR-12V

ESR-12VF

ESR-20

ESR-21

ESR-100

ESR-200

Системные характеристики

Количество VPN-туннелей

250

Статические маршруты

11k

Количество конкурентных сессий

440k

2,940k

1,570k

2,250k

Поддержка VLAN

до 4094 активных VLAN в соответствии с 802.1Q

Размер базы FIB

1,4M

VRF

Физические характеристики и условия окружающей среды

Максимальная потребляемая

мощность

9 Вт

22 Вт

25 Вт

32 Вт

20 Вт

25 Вт

Питание

230 В AC

(через адаптер питания

12 В, 1,5 А)

100–264 В AC, 50–60 Гц

Максимальный уровень шума

—

57 дБ

Интервал рабочих температур

от 0 до +40 °С

от -10 до +45 °С

Интервал температуры хранения

от -40 до +70 °С

Относительная влажность

при эксплуатации

не более 80 %

Относительная влажность

при хранении

от 10 до 95 %

Габариты (Ш × В × Г)

185 × 32 × 118 мм

267 × 43,6 × 160,5 мм

267 × 44 × 212 мм

430 × 44 × 225 мм

310 × 44 × 240 мм

Масса

0,3 кг

1 кг

2 кг

3,15 кг

2,5 кг

Cрок службы

не менее 15 лет

ESR-10

ESR-12V

ESR-12VF

ESR-20

ESR-21

ESR-100

ESR-200

Количество CPU по ролям

Управляющий CPU

Балансирующий CPU

–

Сервисный CPU

0–1

1–2

Коммутация

Интерфейсы

bridge – 50

sub – 64

QinQ – 64

bridge – 250

sub – 1024

QinQ – 1024

LLDP

interfaces port policies – 8

network policies – 64

Коммутация п о м еткам

MPLS

LDP neighbors – 128

pseudowires – 128

pseudowire classes – 64

Ethernet over MPLS – 64

LDP neighbors – 1024

pseudowires – 1024

pseudowire classes – 64

Ethernet over MPLS – 256

Системные характеристики

Максимальное количество

конкурентных сессий

440k

2,940M

1,570M

2,250M

Поддержка VLAN

до 4094 активных VLAN в соответствии с 802.1Q

Размер базы FIB

1,4M

VRF

PBR

instances – 10

rules for all instances – 50

instances – 50

rules for all instances – 512

Набор функций соответствует версии ПО 1.40.

1Ядро процессора, на котором работает операционная система и обрабатывается трафик controle-plane.

2Отдельное ядро, выделенное для балансировки транзитных сессий между сервисными CPU.

3Ядра, обрабатывающие data-plane.

Сервисные маршрутизаторы серии ESR

Техническое описание

4eltex.ru

Технические характеристики (продолжение)

Набор функций соответствует версии ПО 1.40.

ESR-10

ESR-12V

ESR-12VF

ESR-20

ESR-21

ESR-100

ESR-200

Системные характеристики

Количество VPN-туннелей

250

Статические маршруты

11k

Количество конкурентных сессий

440k

2,940k

1,570k

2,250k

Поддержка VLAN

до 4094 активных VLAN в соответствии с 802.1Q

Размер базы FIB

1,4M

VRF

Физические характеристики и условия окружающей среды

Максимальная потребляемая

мощность

9 Вт

22 Вт

25 Вт

32 Вт

20 Вт

25 Вт

Питание

230 В AC

(через адаптер питания

12 В, 1,5 А)

100–264 В AC, 50–60 Гц

Максимальный уровень шума

—

57 дБ

Интервал рабочих температур

от 0 до +40 °С

от -10 до +45 °С

Интервал температуры хранения

от -40 до +70 °С

Относительная влажность

при эксплуатации

не более 80 %

Относительная влажность

при хранении

от 10 до 95 %

Габариты (Ш × В × Г)

185 × 32 × 118 мм

267 × 43,6 × 160,5 мм

267 × 44 × 212 мм

430 × 44 × 225 мм

310 × 44 × 240 мм

Масса

0,3 кг

1 кг

2 кг

3,15 кг

2,5 кг

Cрок службы

не менее 15 лет

ESR-10

ESR-12V

ESR-12VF

ESR-20

ESR-21

ESR-100

ESR-200

Object-groups

Object-group network

instances – 50

ip prefixes in group – 1024

ip ranges in group – 1024

instances – 500

ip prefixes in group – 1024

ip ranges in group – 1024

Object-group address:port

instances – 50

address:port in group – 8

instances – 500

address:port in group – 64

Object-group service

instances – 50

ports ranges in group – 6

instances – 500

ports ranges in group – 64

Object-group application

instances – 50

apps in group – 128

instances – 50

apps in group – 128

Object-group content filter

instances – 50

categories per vendor – 500

instances – 64

categories per vendor – 500

Object-group URL

instances – 31

plain URL in group – 32

regex URL in group – 32

instances – 31

plain URL in group – 32

regex URL in group – 32

Object-group MAC

instances – 500

macs in group – 64

instances – 500

macs in group – 64

Сервисные маршрутизаторы серии ESR

Техническое описание

5eltex.ru

Технические характеристики (продолжение)

Набор функций соответствует версии ПО 1.40.

ESR-10

ESR-12V

ESR-12VF

ESR-20

ESR-21

ESR-100

ESR-200

Системные характеристики

Количество VPN-туннелей

250

Статические маршруты

11k

Количество конкурентных сессий

440k

2,940k

1,570k

2,250k

Поддержка VLAN

до 4094 активных VLAN в соответствии с 802.1Q

Размер базы FIB

1,4M

VRF

Физические характеристики и условия окружающей среды

Максимальная потребляемая

мощность

9 Вт

22 Вт

25 Вт

32 Вт

20 Вт

25 Вт

Питание

230 В AC

(через адаптер питания

12 В, 1,5 А)

100–264 В AC, 50–60 Гц

Максимальный уровень шума

—

57 дБ

Интервал рабочих температур

от 0 до +40 °С

от -10 до +45 °С

Интервал температуры хранения

от -40 до +70 °С

Относительная влажность

при эксплуатации

не более 80 %

Относительная влажность

при хранении

от 10 до 95 %

Габариты (Ш × В × Г)

185 × 32 × 118 мм

267 × 43,6 × 160,5 мм

267 × 44 × 212 мм

430 × 44 × 225 мм

310 × 44 × 240 мм

Масса

0,3 кг

1 кг

2 кг

3,15 кг

2,5 кг

Cрок службы

не менее 15 лет

ESR-10

ESR-12V

ESR-12VF

ESR-20

ESR-21

ESR-100

ESR-200

Маршрутизация

Статические маршруты

11k

BGP

instances – 64

networks in instance – 12

neighbors – 100

RIB – 1M

instances – 64

networks in instance – 128

neighbors – 1000

RIB – 2,5M

OSPF(v3)

instance, neigbors in interface – 6

summaries in instance – 10

areas – 25

networks in area – 6

virtual links – 128

RIB – 30k

instance, neigbors in interface – 64

summaries in instance – 128

areas – 256

networks in area – 64

virtual links – 1024

RIB – 300k

IS-IS

instances, circuits – 6

RIB – 30k

instances, circuits – 64

RIB – 300k

RIP(ng)

neighbors – 16

summaries – 8

networks – 12

RIB – 1k

neighbors – 16

summaries – 8

networks – 128

RIB – 10k

Качество о бслуживания QoS

Ограничения QoS

class-maps – 50

policy-maps – 25

classes in policy-map – 76

class-maps – 256

policy-maps – 256

classes in policy-map – 768

Туннелирование

Количество конфигурируемых

VPN-туннелей

IPIP – 10

GRE – 10

Ethernet over GRE – 10

GRE SUB – 10

SoftGRE – 500

L2TPv3 – 10

LT – 128

IPsec VTI – 64

IPIP – 250

GRE – 250

Ethernet over GRE – 250

GRE SUB – 250

SoftGRE – 500

L2TPv3 – 250

LT – 128

IPsec VTI – 256

IPIP – 250

GRE – 250

Ethernet over GRE – 250

GRE SUB – 250

SoftGRE – 500

L2TPv3 – 250

LT – 128

IPsec VTI – 256

Количество конфигурируемых

IPsec VPN-туннелей

256

Сервисные маршрутизаторы серии ESR

Техническое описание

6eltex.ru

Технические характеристики (продолжение)

Набор функций соответствует версии ПО 1.40.

ESR-10

ESR-12V

ESR-12VF

ESR-20

ESR-21

ESR-100

ESR-200

Удаленный доступ

Remote Access

L2TP tunnels (client) – 10

PPTP tunnels (client) – 10

OpenVPN tunnels (client) – 10

OpenVPN remote addresses per tunnel – 8

OpenVPN concurrent users – 64

WireGuard tunnel, RA

instance – 16

peers per instance – 16

local addresses – 1

addresses per peer

(address-range & obj-group) – 10k

instance – 16

peers per instance – 64

local addresses – 1

addresses per peer (address-range & obj-group) – 10k

Сервисы

Source NAT

ruleset – 20

rules in ruleset – 100

pool – 20

ruleset – 512

rules in ruleset – 512

pool – 512

Destination NAT

ruleset – 20

rules in ruleset – 100

pool – 20

ruleset – 512

rules in ruleset – 512

pool – 512

DHCP Server

pools – 20 (ESR-1X), 100 (ESR-2X, ESR-100, ESR-200)

pool size – 10k

static address in pool – 128 (ESR-1X), 1024 (ESR-2X, ESR-100, ESR-200)

pool size – 10k

Безопасность

ACL

instances – 153

rules – 153

instances – 1533

rules – 1533

Firewall

zone – 12

zone-pair – 48

rules – 1024

zone – 128

zone-pair – 512

rules – 10k

IPS

user update servers – 32

ips-categories – 20

rules – 500

Сервисные маршрутизаторы серии ESR

Техническое описание

7eltex.ru

Технические характеристики (продолжение)

ESR-10

ESR-12V

ESR-12VF

ESR-20

ESR-21

ESR-100

ESR-200

Системные характеристики

Количество VPN-туннелей

250

Статические маршруты

11k

Количество конкурентных сессий

440k

2,940k

1,570k

2,250k

Поддержка VLAN

до 4094 активных VLAN в соответствии с 802.1Q

Размер базы FIB

1,4M

VRF

Физические характеристики и условия окружающей среды

Максимальная потребляемая

мощность

9 Вт

22 Вт

25 Вт

32 Вт

20 Вт

25 Вт

Питание

230 В AC

(через адаптер питания

12 В, 1,5 А)

100–264 В AC, 50–60 Гц

Максимальный уровень шума

—

57 дБ

Интервал рабочих температур

от 0 до +40 °С

от -10 до +45 °С

Интервал температуры хранения

от -40 до +70 °С

Относительная влажность

при эксплуатации

не более 80 %

Относительная влажность

при хранении

от 10 до 95 %

Габариты (Ш × В × Г)

185 × 32 × 118 мм

267 × 43,6 × 160,5 мм

267 × 44 × 212 мм

430 × 44 × 225 мм

310 × 44 × 240 мм

Масса

0,3 кг

1 кг

2 кг

3,15 кг

2,5 кг

Cрок службы

не менее 15 лет

VoIP

Количество правил набора номера

Количество групп вызова

Количество групп перехвата

Количество SIP-профилей

Количество SIP Proxy в профиле

Количество регистраций SIP Proxy

в профиле

Набор функций соответствует версии ПО 1.40.

1Применимо для моделей ESR-12V/12VF.

ESR-10

ESR-12V

ESR-12VF

ESR-20

ESR-21

ESR-100

ESR-200

Наборы шифров IKE (v1/v2), IPsec (esp/eh)

Authentication

md5, sha1, sha2-256, sha2-384, sha2-512

Encryption

des, blowfish128, aes128, camellia128, aes128ctr (IKEv2 only), blowfish192, aes192, camellia192, 3des, aes192ctr (IKEv2 only), blowfish256, aes256, camellia256,

aes256ctr (IKEv2 only)

Diffie Hellman

Regular Groups: 1, 2, 5, 14-18.

Modulo Prime Groups with Prime Order Subgroup: 22-24.

NIST Elliptic Curve Groups: 19-21, 25-26.

Brainpool Elliptic Curve Groups: 27-30.

Elliptic Curve 25519: 31

Сервисные маршрутизаторы серии ESR

Техническое описание

8eltex.ru

Подключаемые интерфейсы

– USB 3G/4G/LTE-модем

– E1 TopGate SFP

– DialUp-модем (только ESR-21)

Клиенты Remote Access VPN

– PPTP/PPPoE/L2TP/OpenVPN/IPsec XAUTH

Сервер Remote Access VPN

– L2TP/PPTP/OpenVPN/IPsec XAUTH

Site-to-site VPN

– IPsec: режимы «policy-based» и «route-based»

– Поддержка IKEv1, IKEv2, Manual

– DMVPN

– Алгоритмы шифрования DES, 3DES, AES,

Blowfish, Camellia

– Аутентификация сообщений IKE MD5, SHA-1,

SHA-2

Туннелирование

– IPoGRE, EoGRE

– IPIP

– L2TPv3

– LT (inter VRF routing)

Функции L2

– Коммутация пакетов (bridging)

– Агрегация интерфейсов LAG/LACP (802.3ad)

– Поддержка VLAN (802.1Q)

– Логические интерфейсы

– LLDP, LLDP MED

– VLAN на основе MAC

Функции L3 (IPv4/IPv6)

– Трансляция адресов NAT, Static NAT, ALG

– Статические маршруты

– Протоколы динамической маршрутизации

RIPv2, OSPFv2/v3, IS-IS, BGP

– Фильтрация маршрутов (prefix list)

– VRF

– Policy Based Routing (PBR)

– BFD для BGP, OSPF, статических маршрутов

BRAS (IPoE)

– Терминация пользователей

– Белые/черные списки URL

– Квотирование по объёму трафика, по времени

сессии, по сетевым приложениям

– HTTP/HTTPS Proxy

– HTTP/HTTPS Redirect

– Аккаунтинг сессий по протоколу Netflow

– Взаимодействие с серверами ААА, PCRF

– Управление полосой пропускания по офисам

и SSID, сессиям пользователей

– Аутентификация пользователей по MAC-

или IP-адресам

Функции сетевой защиты

– Система обнаружения и предотвращения

вторжений (IPS/IDS)

– Взаимодействие с Eltex Distribution Manager

для получения лицензируемого контента —

наборы правил, предоставляемые Kaspersky

SafeStream II

– Web-фильтрация по URL, по содержимому

(cookies, ActiveX, JavaScript)

– Zone-based Firewall

– Фильтрация на базе L2/L3/L4-полей

и по приложениям

– Поддержка списков контроля доступа (ACL)

на базе L2/L3/L4-полей

– Защита от DoS/DDoS-атак и оповещение

об атаках

– Логирование событий атак, событий

срабатывания правил

Качество обслуживания (QoS)

– До 8 приоритетных или взвешанных очередей

на порт

– L2- и L3-приоритизация трафика (802.1p (cos),

DSCP, IP Precedence (tos))

– Предотвращение перегрузки очередей RED,

GRED

– Средства перемаркирования приоритетов

– Применение политик (policy-map)

– Управление полосой пропускания (shaping)

– Иерархический QоS

– Маркировка сессий

Управление IP-адресацией (IPv4/IPv6)

– Статические IP-адреса

– DHCP-клиент

– DHCP Relay Option 82

– Встроенный сервер DHCP, поддержка опций

43, 60, 61, 150

– DNS resolver

– IP unnumbered

Функциональные возможности

Набор функций соответствует версии ПО 1.40.

Коммутация

– До 4094 VLAN (802.1Q)

– Voice-VLAN

– Q-in-Q (802.1ad)

– MAC-based VLAN

– Bridge-домен

– LAG/LACP (802.3ad)

– Port-security, protected port

– Jumbo-кадры

Коммутация по меткам (MPLS)

– Поддержка протокола LDP

– Поддержка L2VPN VPWS

– Поддержка L2VPN VPLS Martini Mode, Kompella

Mode

– Поддержка L3VPN MP-BGP (Option A, B, C)

– L2VPN/L3VPN over GRE, DMVPN

– Прозрачная передача служебных протоколов

Маршрутизация

BGP:

– Семейство адресов: IPv4, IPv6, VPNv4, L2VPN,

IPv4 label-unicast, Flow-spec

– Возможность гибкого управления маршрутной

информацией по атрибутам. Поддержка

механизмов Сonditional Advertisement,

Route Aggregation и Local-AS

– Высокая маcштабируемость и гибкость настройки:

поддержка peer-group, dynamic neighbor, as-range,

Route-reflector и Confederation

– Fall over на основе протокола BFD и Fast Error Peer

Detection

– Graceful restart

– Аутентификация

– Гибкая редистрибьюция из/в процесс BGP

маршрутов других протоколов

– Возможность запуска до 64 процессов

одновременно

– ECMP

– Поддержка маршрутизации на основе политик

OSPF(v3):

– Зоны различных типов: Normal, Stub, Totally stub,

NSSA, Totally NSS

– Работа в различных типах сетей: Broadcast, NBMA,

Point-to-point, Point-to-multipoint,

Point-to-multipoint non-broadcast

– Суммаризация и фильтрация маршрутной

информации

– Аутентификация

– ECMP

– Пассивный интерфейс

– Гибкая редистрибьюция из/в процесс OSPF

маршрутов других протоколов

– Возможность запуска до 6 процессов

одновременно

– Поддержка протокола BFD

– Механизм Auto cost calculation

– Поддержка маршрутизации на основе политик

IS-IS:

– Работа в различных типах сетей: Broadcast,

Point-to-point

– Установка соседcтва L1-/L2-уровней

– Мetric style: narrow, wide, transition

– Аутентификация

– Фильтрация маршрутной информации

– Гибкая редистрибьюция из/в процесс IS-IS

маршрутов других протоколов

– Возможность запуска до 6 процессов

одновременно

– Поддержка маршрутизации на основе политик

RIP(ng):

– Работа в режимах (RIP only): Broadcast, Multicast,

Unicast

– Суммаризация и фильтрация маршрутной

информации

– Управление метрикой маршрута

– Аутентификация

– Пассивный интерфейс

– Гибкая редистрибьюция из/в процесс RIP

маршрутов других протоколов

– Поддержка маршрутизации на основе политик

Static:

– Поддержка протокола BFD

– Рекурсивный поиск

– Управление метрикой маршрута

– Возможность выбора варианта уведомления

отправителю при блокировке трафика

Качество обслуживания (QoS)

– До 8 приоритетных или взвешенных очередей на

порт

– L2- и L3-приоритизация трафика (802.1p (CoS), DSCP,

IP Precedence (ToS))

– Иерархический QоS

– Управление очередями: RED, GRED, SFQ, CBQ, WFQ,

WRR

– Маркировка на входе и выходе

– Управление полосой пропускания (policing, shaping)

Сервисные маршрутизаторы серии ESR

Техническое описание

9eltex.ru

Функциональные возможности (продолжение)

Набор функций соответствует версии ПО 1.40.

1Активируется лицензией.

2Наборы правил предоставляются по подписке. Минимальный срок действия подписки — 1 год.

3Определение категорий предоставляются по подписке. Минимальный срок действия подписки — 1 год.

IPsec

– Режимы «policy-based» и «route-based»

– Режимы инкапсуляции: tunnel и transport

– Виды аутентификации: pre-shared key, public

key, xauth (ikev1 only), eap (ikev2)

– Поддержка mobike (ikev2 only)

– Поддержка наборов ключей аутентификации

ike ikering

Удаленный доступ (Remote Access)

– Возможность удаленного доступа

к корпоративной сети по PPTP, L2TP over IPsec,

OpenVPN, WireGuard

– Поддержка PPPoE-/PPTP-/L2TP-клиента

– Аутентификация пользователей

– Шифрование соединений

Безопасность

– Поддержка списков контроля доступа (ACL) на базе

L2-/L3-/L4-полей

– Zone-based Firewall в двух режимах: stateful

и stateless. Логирование срабатывания правил,

счетчики

– Фильтрация по приложениям

– Защита от DoS-/DDoS-/Spoof-атак и их логирование

– Система обнаружения и предотвращения

вторжений (IPS/IDS) и их логирование

– Сигнатурный анализ посредством IPS в двух

режимах: анализ транзитного и зеркалированного

трафика

– Взаимодействие с Eltex Distribution Manager для

получения лицензируемого контента — наборы

правил, предоставляемые Kaspersky SafeStream II

Мониторинг и управление

– Поддержка стандартных и расширенных SNMP

MIB, RMONv1

– Zabbix agent/proxy

– Аутентификация пользователей по локальной базе

средствами протоколов RADIUS, TACACS+, LDAP

– Защита от ошибок конфигурирования,

автоматическое восстановление конфигурации

– Интерфейсы управления CLI

– Поддержка Syslog

– Монитор использования системных ресурсов

– Ping, monitor, traceroute (IPv4/IPv6), вывод

информации о пакетах в консоли

– Обновление ПО, загрузка и выгрузка конфигурации

по TFTP, SCP, FTP, SFTP, HTTP(S)

– Поддержка NTP

– Netflow v5/v9/v10 (экспорт статистики URL

для HTTP, host для HTTPS)

– Локальное управление через консольный порт

RS-232 (RJ-45)

– Удаленное управление, протоколы Telnet, SSH

(IPv4/IPv6)

– LLDP, LLDP MED

– Локальное и удаленное сохранение конфигураций

маршрутизатора

SLA:

– SLA-responder для Cisco-SLA-agent

– Eltex SLA:

– Задержка (односторонняя/двусторонняя)

– Jitter (прямой/обратный)

– Потеря пакетов (прямая/обратная/

двусторонняя)

– Обнаружение дублирующихся пакетов

– Обнаружение нарушения

последовательности доставки пакетов

(прямое/обратноe/двустороннее)

Резервирование и кластеризация

– VRRP v2, v3

– Tracking на основании VRRP- или SLA-теста

– Управление параметрами VRRP

– Управление параметрами PBR

– Управление административным статусом

интерфейса

– Активация и деактивация статического

маршрута

– Управление атрибутом AS-PATH

и preference в route-map

– DHCP failover для резервирования базы

IP-адресов, выданных DCHP-сервером

– Firewall failover для резервирования сессий Firewall

и NAT

– MultiWAN

– Dual-Homing

Отказоустойчивый кластер:

– Простота администрирования и интеграции:

синхронизация конфигураций, времени, версий,

лицензий; Zero Touch Provisioning (ZTP)

– Резервирование всех соединений в кластере

– Резервирование маршрутизаторов (в текущей

версии поддерживается резервирование по схеме

«1 + 1»)

IPsec

– Режимы «policy-based» и «route-based»

– Режимы инкапсуляции: tunnel и transport

– Виды аутентификации: pre-shared key, public key,

xauth (ikev1 only), eap (ikev2)

– Поддержка mobike (ikev2 only)

– Поддержка наборов ключей аутентификации ike

keyring

– Поддержка инфраструктуры открытых ключей (PKI)

– Поддержка распространения сертификатов по

протоколу SCEP

Удаленный доступ (Remote Access)

– Возможность удаленного доступа

к корпоративной сети по PPTP, L2TP over IPsec,

OpenVPN, WireGuard

– Поддержка PPPoE-/PPTP-/L2TP-клиента

– Аутентификация пользователей

– Шифрование соединений

Безопасность

– Поддержка списков контроля доступа (ACL) на базе

L2-/L3-/L4-полей

– Zone-based Firewall в двух режимах: stateful

и stateless. Логирование срабатывания правил,

счетчики

– Фильтрация по приложениям

– Защита от DoS-/DDoS-/Spoof-атак и их логирование

– Система обнаружения и предотвращения

вторжений (IPS/IDS) и их логирование

– Сигнатурный анализ посредством IPS в двух

режимах: анализ транзитного и зеркалированного

трафика

– Взаимодействие с Eltex Distribution Manager для

получения лицензируемого контента — наборы

правил, предоставляемые Kaspersky SafeStream II

– Фильтрация http-/https-трафика на основе категорий

web-ресурсов. Определение 92 различных

категорий URL по данным Kaspersky Security

Network

Мониторинг и управление

– Поддержка стандартных и расширенных SNMP MIB,

RMONv1

– Zabbix agent/proxy

– Аутентификация пользователей по локальной базе

средствами протоколов RADIUS, TACACS+, LDAP

– Защита от ошибок конфигурирования,

автоматическое восстановление конфигурации

– Интерфейсы управления CLI

– Поддержка Syslog

– Монитор использования системных ресурсов

– Ping, monitor, traceroute (IPv4/IPv6), вывод

информации о пакетах в консоли

– Обновление ПО, загрузка и выгрузка конфигурации

по TFTP, SCP, FTP, SFTP, HTTP(S)

– Поддержка NTP

– Netflow v5/v9/v10 (экспорт статистики URL

для HTTP, host для HTTPS)

– Локальное управление через консольный порт

RS-232 (RJ-45)

– Удаленное управление, протоколы Telnet, SSH

(IPv4/IPv6)

– LLDP, LLDP MED

– Локальное и удаленное сохранение конфигураций

маршрутизатора

SLA

– SLA-responder для Cisco-SLA-agent

– Eltex SLA

– Задержка (односторонняя/двусторонняя)

– Jitter (прямой/обратный)

– Потеря пакетов

(прямая/обратная/двусторонняя)

– Обнаружение дублирующихся пакетов

– Обнаружение нарушения последовательности

доставки пакетов (прямое/обратноe/двустороннее)

Резервирование и кластеризация

– VRRP v2, v3

– Tracking на основании VRRP- или SLA-теста

– Управление параметрами VRRP

– Управление параметрами PBR

– Управление административным статусом

интерфейса

– Активация и деактивация статического маршрута

– Управление атрибутом AS-PATH и preference

в route-map

– DHCP failover для резервирования базы IP-адресов,

выданных DCHP-сервером

– Firewall failover для резервирования сессий Firewall

и NAT

– MultiWAN

– Dual-Homing

Сервисные маршрутизаторы серии ESR

Техническое описание

10eltex.ru

Функциональные возможности (продолжение)

Набор функций соответствует версии ПО 1.40.

1Применимо для моделей ESR-12V/12VF.

2Активируется лицензией.

Отказоустойчивый кластер:

– Простота администрирования и интеграции:

синхронизация конфигураций, времени, версий,

лицензий; Zero Touch Provisioning (ZTP)

– Резервирование всех соединений в кластере

– Резервирование маршрутизаторов (в текущей

версии поддерживается резервирование по схеме

«1 + 1»)

Сервисы

– DHCP-клиент, сервер

– DHCP Relay Option 82

– DNS resolver

– NTP

– TFTP-сервер

– E1/multilink, модемы

VoIP

– Поддержка протокола SIP

– Внутренняя коммутация соединений

– Работа без SIP-сервера

– Гибкий план нумерации

– Профили настроек для портов

– Применение настроек без перезагрузки

– Голосовые кодеки G.711 a-law, μ-law

– Передача факса

– T.38 UDP Real-Time Fax

– a-law, μ-law G.711 pass-through

– Голосовые стандарты

– VAD (детектор активности речи)

– CNG (генерация комфортного шума)

– AEC (эхокомпенсация, рекомендации G.165,

G.168)

– DTMF

– Обнаружение и генерирование сигналов DTMF

– Передача методами INBAND, RFC 2833,

SIP INFO

– Дополнительные виды обслуживания

– Удержание вызова (Call Hold)

– Передача вызова (Call Transfer)

– Уведомление о поступлении нового вызова (Call

Waiting)

– Переадресация по занятости (CFB)

– Переадресация по неответу (CFNR)

– Безусловная переадресация (CFU)

– Caller ID

– Запрет выдачи Caller ID (CLIR)

– Горячая/теплая линия (Hotline/Warmline)

– Групповой вызов (Call Group)

– Трехсторонняя конференция (3-Way conference)

BRAS

– Терминация пользователей

– Белые/черные списки URL

– Квотирование по объёму трафика, по времени

сессии, по сетевым приложениям

– HTTP/HTTPS Proxy

– HTTP/HTTPS Redirect

– Аккаунтинг сессий по протоколу Netflow

– Взаимодействие с серверами ААА, PCRF

– Управление полосой пропускания по офисам

и SSID, сессиям пользователей

– Аутентификация пользователей по MAC-

или IP-адресам

DMVPN

– Поддержка протокола NHRP

– DMVPN phase 1,2,3

– Per-Tunnel QoS

– Поддержка IPsec

Туннелирование

– IPoGRE, EoGRE

– IPIP

– L2TPv3

– LT (inter VRF routing)

Сервисные маршрутизаторы серии ESR

Техническое описание

11eltex.ru

Схема применения

ESR-200

ESR-10

Интернет

Сервер

Средний офис

Небольшой офис

ПК

Абонентский

шлюз

TAU-32M.IP ...

ESR-20

Набор функций соответствует версии ПО 1.40.

ESR-10

ESR-12V

ESR-12VF

ESR-20

ESR-21

ESR-100

ESR-200

Физические характеристики и условия окружающей среды

RAM

1 ГБ DDR3

4 ГБ DDR4

4 ГБ DDR3

Flash-память

512 МБ NAND Flash

8 ГБ eMMC

1 ГБ NAND Flash

Максимальная потребляемая

мощность

9 Вт

22 Вт

25 Вт

32 Вт

22 Вт

35 Вт

Питание

220 В AC

(через адаптер питания

12 В, 1,5 А)

100–264 В AC,

50–60 Гц

100–264 В AC,

50–60 Гц

100–264 В AC,

50–60 Гц

100–264 В AC,

50–60 Гц

100–264 В AC,

50–60 Гц

100–264 В AC,

50–60 Гц

Интервал рабочих температур

от 0 до +40 °С

от -10 до +45 °С

Интервал температуры хранения

от -40 до +70 °С

Относительная влажность

при эксплуатации

не более 80 %

Относительная влажность

при хранении

от 10 до 95 %

Габариты (Ш × В × Г)

185 × 32 × 118 мм

267 × 43,6 × 160,5 мм

267 × 44 × 212 мм

430 × 44 × 225 мм

310 × 44 × 240 мм

Масса

0,28 кг

1,23 кг

2 кг

3,13 кг

2,5 кг

Cрок службы

не менее 15 лет

Физические характеристики

Сервисные маршрутизаторы серии ESR

Техническое описание

12eltex.ru

Информация для заказа

Сопутствующее программное обеспечение

ECCM-ESR-10

Опция ECCM-ESR-10 системы управления Eltex ECCM для управления и мониторинга сетевыми элементами Eltex: 1 сетевой элемент ESR-10

ECCM-ESR-12V

Опция ECCM-ESR-12V системы управления Eltex ECCM для управления и мониторинга сетевыми элементами Eltex: 1 сетевой элемент ESR-12V

ECCM-ESR-12VF

Опция ECCM-ESR-12VF системы управления Eltex ECCM для управления и мониторинга сетевыми элементами Eltex: 1 сетевой элемент ESR-12VF

ECCM-ESR-20

Опция ECCM-ESR-20 системы управления Eltex ECCM для управления и мониторинга сетевыми элементами Eltex: 1 сетевой элемент ESR-20

ECCM-ESR-21

Опция ECCM-ESR-21 системы управления Eltex ECCM для управления и мониторинга сетевыми элементами Eltex: 1 сетевой элемент ESR-21

ECCM-ESR-100

Опция ECCM-ESR-100 системы управления Eltex ECCM для управления и мониторинга сетевыми элементами Eltex: 1 сетевой элемент ESR-100

ECCM-ESR-200

Опция ECCM-ESR-200 системы управления Eltex ECCM для управления и мониторинга сетевыми элементами Eltex: 1 сетевой элемент ESR-200

ESR-BRAS

Опция ESR-BRAS на ПО для маршрутизаторов серии ESR

Наименование

Описание

ESR-10

Сервисный маршрутизатор ESR-10, 4×Ethernet 10/100/1000BASE-T (RJ-45), 2×1000BASE-X (SFP), 1×Консольный порт RS-232 (RJ-45), 2×USB 2.0, 1 ГБ

DDR3 RAM, 512 МБ NAND-Flash, 220 В AC через адаптер питания 12 В, 1,5 А.

ESR-12V

Сервисный маршрутизатор ESR-12V, 8×Ethernet 10/100/1000BASE-T (RJ-45), 1×Консольный порт RS-232 (RJ-45), 2×USB 2.0, 3×FXS, 1×FXO, 1 ГБ

DDR3 RAM, 512 МБ NAND-Flash, 100–264 В AC.

ESR-12VF

Сервисный маршрутизатор ESR-12VF, 8×Ethernet 10/100/1000BASE-T (RJ-45), 1×1000BASE-X (SFP), 1×Консольный порт RS-232 (RJ-45), 2×USB 2.0,

3×FXS, 1×FXO, 1 ГБ DDR3 RAM, 512 МБ NAND-Flash, 100–264 В AC.

ESR-20

Сервисный маршрутизатор ESR-20, 2× Ethernet 10/100/1000BASE-T (RJ-45), 2×Combo 10/100/1000BASE-T/1000BASE-X (SFP), 1×Консольный порт

RS-232 (RJ-45), 1×USB 2.0,1×USB 3.0, 1 слот для SD-карт, 4 ГБ DDR4 RAM, 8 ГБ eMMC, 100–264 В AC.

ESR-21

Сервисный маршрутизатор ESR-21, 8× Ethernet 10/100/1000BASE-T (RJ-45), 4×1000BASE-X (SPF), 1×Консольный порт RS-232 (RJ-45), 1×USB 2.0,

1×USB 3.0, 1 слот для SD-карт, 3×Последовательный порт RS-232, 4 ГБ DDR4 RAM, 8 ГБ eMMC, 100–264 В AC.

ESR-100

Сервисный маршрутизатор ESR-100, 4×Combo 10/100/1000BASE-T/1000BASE-X (SFP), 1×Консольный порт RS-232 (RJ-45), 1×USB 2.0, 1×USB 3.0,

1 слот для SD-карт, 4 ГБ DDR3 RAM, 1 ГБ NAND-Flash, 100–264 В AC.

ESR-200

Сервисный маршрутизатор ESR-200, 4× Ethernet 10/100/1000BASE-T (RJ-45), 4×Combo 10/100/1000BASE-T/1000BASE-X SFP, 1×Консольный порт

RS-232 (RJ-45), 1×USB 2.0, 1×USB 3.0, 1 слот для SD-карт, 4 ГБ DDR3 RAM, 1 ГБ NAND-Flash, 100–264 В AC.

Сервисные маршрутизаторы серии ESR

Техническое описание

13eltex.ru

Информация для заказа (продолжение)

Сопутствующее программное обеспечение

ESR-10-IPS/IDS

Опция IPS/IDS для сервисного маршрутизатора ESR-10

ESR-12V-IPS/IDS

Опция IPS/IDS для сервисного маршрутизатора ESR-12V

ESR-12VF-IPS/IDS

Опция IPS/IDS для сервисного маршрутизатора ESR-12VF

ESR-20-IPS/IDS

Опция IPS/IDS для сервисного маршрутизатора ESR-20

ESR-21-IPS/IDS

Опция IPS/IDS для сервисного маршрутизатора ESR-21

ESR-100-IPS/IDS

Опция IPS/IDS для сервисного маршрутизатора ESR-100

ESR-200-IPS/IDS

Опция IPS/IDS для сервисного маршрутизатора ESR-200

ESR-10-IPS/IDS Kaspersky SafeStream II

Лицензия на предоставление доступа к базам Kaspersky SafeStream II (IPS/IDS Kaspersky): 1 устройство ESR-10

ESR-12V-IPS/IDS Kaspersky SafeStream II

Лицензия на предоставление доступа к базам Kaspersky SafeStream II (IPS/IDS Kaspersky): 1 устройство ESR-12V

ESR-12VF-IPS/IDS Kaspersky SafeStream II

Лицензия на предоставление доступа к базам Kaspersky SafeStream II (IPS/IDS Kaspersky): 1 устройство ESR-12VF

ESR-20-IPS/IDS Kaspersky SafeStream II

Лицензия на предоставление доступа к базам Kaspersky SafeStream II (IPS/IDS Kaspersky): 1 устройство ESR-20

ESR-21-IPS/IDS Kaspersky SafeStream II

Лицензия на предоставление доступа к базам Kaspersky SafeStream II (IPS/IDS Kaspersky): 1 устройство ESR-21

ESR-100-IPS/IDS Kaspersky SafeStream II

Лицензия на предоставление доступа к базам Kaspersky SafeStream II (IPS/IDS Kaspersky): 1 устройство ESR-100

ESR-200-IPS/IDS Kaspersky SafeStream II

Лицензия на предоставление доступа к базам Kaspersky SafeStream II (IPS/IDS Kaspersky): 1 устройство ESR-200

ESR-10-Kaspersky Web Filtering

Лицензия на предоставление доступа к функциональности Kaspersky Web Filtering: 1 устройство ESR-10

ESR-12V-Kaspersky Web Filtering

Лицензия на предоставление доступа к функциональности Kaspersky Web Filtering: 1 устройство ESR-12V

ESR-12VF-Kaspersky Web Filtering

Лицензия на предоставление доступа к функциональности Kaspersky Web Filtering: 1 устройство ESR-12VF

ESR-20-Kaspersky Web Filtering

Лицензия на предоставление доступа к функциональности Kaspersky Web Filtering: 1 устройство ESR-20

ESR-21-Kaspersky Web Filtering

Лицензия на предоставление доступа к функциональности Kaspersky Web Filtering: 1 устройство ESR-21

ESR-100-Kaspersky Web Filtering

Лицензия на предоставление доступа к функциональности Kaspersky Web Filtering: 1 устройство ESR-100

ESR-200-Kaspersky Web Filtering

Лицензия на предоставление доступа к функциональности Kaspersky Web Filtering: 1 устройство ESR-200

Сервисные маршрутизаторы серии ESR

Техническое описание

Предприятие «ЭЛТЕКС» — ведущий российский разработчик и

производитель коммуникационного оборудования с 30-летней

историей. Комплексность решений и возможность их бесшовной

интеграции в инфраструктуру Заказчика — приоритетное направление

развития компании.

+7 (383) 274 10 01

+7 (383) 274 48 48

eltex@eltex.ru eltex.ru

14 eltex.ru

Сделать заказ

О компании Eltex
