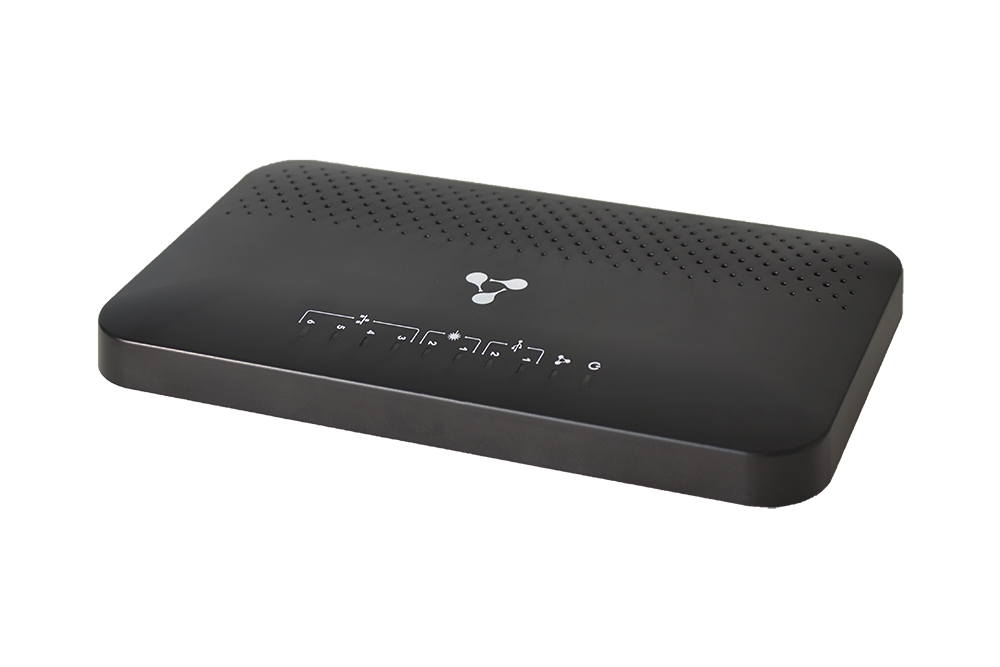

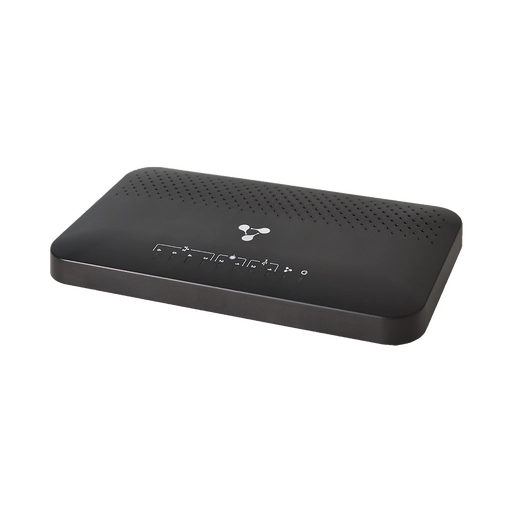

Eltex ESR-15
Акименко Евгений (Новосибирск)
Алексеев Никита (Москва)
Бадер Дарья (Новосибирск)
Бекетов Максим (Новосибирск)
Браун Захар (Новосибирск)
Бринева Анна (Москва)
Бубенов Максим (Новосибирск)
Буйнич Алексей (Новосибирск)
Бурдюгова Татьяна (Москва)
Бурмистров Игорь (Москва)
Васильева Татьяна (Москва)
Дашкина Ксения (Новосибирск)
Дудоров Дмитрий (Москва)
Жигульская Екатерина (Москва)
Ильиных Никита (Новосибирск)
Камышников Григорий (Новосибирск)
Каночкин Виталий (Москва)
Кириллова Маргарита (Новосибирск)
Клюй Вячеслав (Москва)
Козлов Дмитрий (Новосибирск)
Кузьмин Максим (Москва)
Ларин Алексей (Москва)
Ломоносова Екатерина (Новосибирск)
Лысенко Алексей (Москва)
Макаревич Евгений (Новосибирск)
Монтоев Анатолий (Новосибирск)
Мосин Михаил (Новосибирск)
Муртазин Камиль (Казань)
Наполов Илья (Москва)
Передерин Сергей (Новосибирск)
Поддубный Владислав (Москва)
Пучков Александр (Москва)
Пчелинская Светлана (Москва)
Рекун Антон (Москва)
Репьюк Алексей (Новосибирск )
Самойлов Иван (Новосибирск)
Сидоренко Никита (Новосибирск)
Степанов Артем (Москва)
Сутоцких Илья (Москва)
Сытый Александр (Москва)
Трифонов Артем (Новосибирск)
Ударцев Евгений (Новосибирск)
Фадин Дмитрий (Москва)
Файзрахманов Марат (Москва)
Чердынцев Артём (Москва)
Шатуха Егор (Москва)
Шаяхметов Илья (Новосибирск)
Щербаков Максим (Москва)
Документация
Предыдущие версии
Описание
Предыдущие версии
Программное обеспечение
Сертификаты
Предыдущие версии
Краткое техническое описание (Datasheet)
ESR-15, ESR-15R, ESR-15VF, ESR-30, ESR-31 — сервисные маршрутизаторы, предназначеные
для использования в корпоративных сетях связи для подключения небольших и средних
офисов компаний. Функциональность межсетевого экрана и маршрутизатора позволяет
обеспечить безопасность при различных вариантах подключения через сеть Интернет.
Устройства поддерживают расширенные функции маршрутизации, функции организации
территориально-распределенных сетей и функции обеспечения сетевой безопасности.
Ключевыми элементами серии являются средства аппаратного ускорения обработки
данных.
џУстройство ESR-15VF имеет в составе порты FXS, что позволяет установить в офисе до
четырех аналоговых телефонных аппаратов и подключить их к корпоративной телефон-
ной сети без применения отдельных телефонных шлюзов.
џОтличительной особенностью модели ESR-31 является её оснащенность дополнительны-
ми портами стандарта RS-232, которые могут использоваться для реализации дополни-
тельных функций — удаленного консольного доступа к рядом стоящему оборудованию
(режим AUX), подключения к сервисному маршрутизатору проводных и GSM-модемов.
ESR-15
ESR-30
ESR-15R
ESR-15VF
ESR-31
1 Активируется лицензией.
Сервисные маршрутизаторы серии ESR
Техническое описание
1eltex.ru
– Маршрутизация данных
– Гибкое конфигурирование сервисов
– Аппаратное ускорение обработки данных
– Многопротокольная коммутация по меткам (MPLS)
– Построение защищенного периметра сети (NAT, Firewall)
1
– Мониторинг и предотвращение сетевых атак (IPS/IDS)
– Мониторинг качества обслуживания (SLA)
– Фильтрация сетевых данных по различным критериям:
– Фильтрация по заголовкам L2/L3/L4
– Фильтрация по приложениям
1
– Фильтрация по категориям URL
– Организация защищенных сетевых туннелей между филиалами компаний
– Удаленное подключение сотрудников к офису
– Управление и распределение ширины Интернет-канала в офисе посредством QoS
– Организация резервного соединения (проводного или посредством 3G-/LTE-модема)
1
– Терминирование клиентов и ограничений по полосе пропускания BRAS (IPoE)
– Возможность сопряжения с оборудованием ведущих производителей
Технические характеристики
Набор функций соответствует версии ПО 1.40.
ESR-15
ESR-15R
ESR-15VF
ESR-30
ESR-31
Интерфейсы
Ethernet 10/100/1000BASE-T (RJ-45)
4
4
8
4
8
Ethernet 1000BASE-X (SFP)
2
2
2
—
6
10GBASE-R (SFP+)/1000BASE-X (SFP)
—
—
—
2
2
Последовательный порт RS-232
—
—
—
—
3
Консольный порт RS-232 (RJ-45)
1
1
1
1
1
FXS
—
—
4
—
—
USB 2.0
2
2
2
1
1
USB 3.0
—
—
—
1
1
Слот для microSD-карт
—
—
—
1
1
Сервисные маршрутизаторы серии ESR
Техническое описание
2
eltex.ru
Набор функций соответствует версии ПО 1.40.
Формат IMIX-трафика (количество в секунду : размер каждого фрейма) – 8:74; 5:512; 7:1518.
*Измеряется при использовании алгоритма аутентификации – MD5, алгоритма шифрования – AES128.
ESR-15
ESR-15R
ESR-15VF
ESR-30
ESR-31
Производительность
Производительность Firewall/
маршрутизации (фреймы 1518B)
1,4 Гбит/с;
115k пакетов/с
1,4 Гбит/с;
115k пакетов/с
1,15 Гбит/с;
97k пакетов/с
8 Гбит/с;
655k пакетов/с
7,95 Гбит/с;
655k пакетов/с
Производительность Firewall/
маршрутизации (IMIX)
650 Мбит/с;
115k пакетов/с
650 Мбит/с;
115k пакетов/с
570 Мбит/с;
110k пакетов/с
3,7 Гбит/с;
670k пакетов/с
3,65 Гбит/с;
665k пакетов/с
Производительность AppFirewall (EMIX)
270 Мбит/с
1,6 Гбит/с
Производительность L2-коммутации
(фреймы 1518B)
1,8 Гбит/с;
150k пакетов/с
18 Гбит/с;
1,5М пакетов/с
18 Гбит/с;
1,45М пакетов/с
Производительность IPsec VPN
*
(фреймы 1456B)
255 Мбит/с;
22k пакетов/с
885 Мбит/с;
76k пакетов/с
*
Производительность IPsec (IMIX)
130 Мбит/с;
24,5k пакетов/с
510 Мбит/с;
95,5k пакетов/с
Производительность одного
*
IPsec-туннеля (фреймы 1456В)
130 Мбит/с;
11k пакетов/с
460 Мбит/с;
39,5k пакетов/с
Производительность одного
*
IPsec-туннеля (IMIX)
68,5 Мбит/с;
12,5k пакетов/с
265 Мбит/с;
49,5k пакетов/с
Производительность IPS/IDS
10k правил (IMIX)
130 Мбит/с;
24k пакетов/с
—
Производительность коммутации MPLS
L2VPN (IMIX)
865 Мбит/с;
155k пакетов/с
2,5 Гбит/с;
455k пакетов/с
Производительность коммутации MPLS
L3VPN (IMIX)
470 Мбит/с;
86k пакетов/с
980 Мбит/с;
180k пакетов/с
Максимальное количество
одновременных подключений
к RA L2TP-серверу
100
190
Технические характеристики (продолжение)
Сервисные маршрутизаторы серии ESR
Техническое описание
3eltex.ru
Технические характеристики (продолжение)
ESR-15
ESR-15R
ESR-15VF
ESR-30
ESR-31
Количество CPU по ролям
1
Управляющий CPU
0
2
Балансирующий CPU
1
–
3
Сервисный CPU
2–3
1–3
Коммутация
Интерфейсы
bridge – 50
sub – 64
QinQ – 64
bridge – 250
sub – 1024
QinQ – 1024
LLDP
interfaces port policies – 8
network policies – 64
Коммутация по меткам
MPLS
LDP neighbors – 128
pseudowires – 128
pseudowire classes – 64
Ethernet over MPLS – 64
LDP neighbors – 1024
pseudowires – 1024
pseudowire classes – 64
Ethernet over MPLS – 256
Системные характеристики
Максимальное количество
конкурентных сессий
300k
3,26M
Поддержка VLAN
до 4094 активных VLAN в соответствии с 802.1Q
Размер базы FIB
1M
1,4M
VRF
32
PBR
instances – 40
rules for all instances – 512
instances – 50
rules for all instances – 512
Набор функций соответствует версии ПО 1.40.
1Ядро процессора, на котором работает операционная система и обрабатывается трафик controle-plane.
2Отдельное ядро, выделенное для балансировки транзитных сессий между сервисными CPU.
3Ядра, обрабатывающие data-plane.
Сервисные маршрутизаторы серии ESR
Техническое описание
4eltex.ru
5
Технические характеристики (продолжение)
Набор функций соответствует версии ПО 1.40.
ESR-15
ESR-15R
ESR-15VF
ESR-30
ESR-31
Object-groups
Object-group network
instances – 50
ip prefixes in group – 1024
ip ranges in group – 1024
instances – 500
ip prefixes in group – 1024
ip ranges in group – 1024
Object-group address:port
instances – 50
address:port in group – 8
instances – 500
address:port in group – 64
Object-group service
instances – 50
ports ranges in group – 6
instances – 500
ports ranges in group – 64
Object-group application
instances – 50
apps in group – 128
Object-group content filter
instances – 50
categories per vendor – 500
instances – 64
categories per vendor – 500
Object-group URL
instances – 31
plain URL in group – 128
regex URL in group – 128
Object-group MAC
instances – 500
macs in group – 64
5eltex.ru
Сервисные маршрутизаторы серии ESR
Техническое описание
Технические характеристики (продолжение)
Набор функций соответствует версии ПО 1.40.
ESR-15
ESR-15R
ESR-15VF
ESR-30
ESR-31
Маршрутизация
Статические маршруты
1k
11k
BGP
instances – 64
networks in instance – 12
neighbors – 100
RIB – 1M
instances – 64
networks in instance – 128
neighbors – 1k
RIB – 2,5M
OSPFv3
instance, neigbors in interface – 6
summaries in instance – 10
areas – 25
networks in area – 6
virtual links – 128
RIB – 30k
instance, neigbors in interface – 64
summaries in instance – 128
areas – 256
networks in area – 64
virtual links – 1024
RIB – 300k
IS-IS
instances, circuits – 6
RIB – 30k
instances, circuits – 64
RIB – 300k
RIP(ng)
neighbors – 16
summaries – 8
networks – 12
RIB – 1k
neighbors – 16
summaries – 8
networks – 128
RIB – 10k
Качество о б служивания QoS
Ограничения QoS
class-maps – 50
policy-maps – 25
classes in policy-map – 76
class-maps – 256
policy-maps – 256
classes in policy-map – 768
Туннелирование
Количество конфигурируемых
VPN-туннелей
IPIP – 10
GRE – 10
Ethernet over GRE – 10
GRE SUB – 10
SoftGRE – 500
L2TPv3 – 10
LT – 128
IPsec VTI – 64
IPIP – 250
GRE – 250
Ethernet over GRE – 250
GRE SUB – 250
SoftGRE – 500
L2TPv3 – 250
LT – 128
IPsec VTI – 256
Количество конфигурируемых
IPsec VPN-туннелей
64
256
Сервисные маршрутизаторы серии ESR
Техническое описание
6eltex.ru
Технические характеристики (продолжение)
Набор функций соответствует версии ПО 1.40.
ESR-15
ESR-15R
ESR-15VF
ESR-30
ESR-31
Удаленный доступ
Remote Access
L2TP tunnels (client) – 10
PPTP tunnels (client) – 10
OpenVPN tunnels (client) – 10
OpenVPN remote addresses per tunnel – 8
OpenVPN concurrent users – 64
WireGuard tunnel, RA
instance – 16
peers per instance – 32
local addresses – 1
addresses per peer (address-range & obj-group) – 10k
instance – 16
peers per instance – 128
local addresses – 1
addresses per peer (address-range & obj-group) – 10k
Сервисы
Source NAT
ruleset – 512
rules in ruleset – 512
pool – 512
Destination NAT
ruleset – 512
rules in ruleset – 512
pool – 512
DHCP Server
pools – 20
pool size – 10k
static address in pool – 128
pools – 100
pool size – 10k
static address in pool – 1024
Безопасность
ACL
instances – 512
rules – 512
instances – 1533
rules – 1533
Firewall
zone – 48
zone-pair – 192
rules – 4096
zone – 128
zone-pair – 512
rules – 10k
IPS
user update servers – 32
ips-categories – 20
rules – 500
Сервисные маршрутизаторы серии ESR
Техническое описание
7eltex.ru
ESR-15
ESR-15R
ESR-15VF
ESR-30
ESR-31
Физические характеристики и условия окружающей среды
RAM
4 ГБ DDR4
Flash-память
8 ГБ eMMC
Максимальная потребляемая
мощность
19 Вт
18 Вт
28 Вт
29 Вт
44 Вт
Питание
220 В AC
(через адаптер питания 12 В, 2 А)
100–264 В AC,
50–60 Гц
100–264 В AC,
50–60 Гц
100–264 В AC,
50–60 Гц
100–240 В AC, 50–60 Гц;
36–72 В DC
до двух источников питания с
возможностью горячей замены
Интервал рабочих температур
от 0 до +40 °С
от 0 до +40 °С
от 0 до +40 °С
от -10 до +45 °С
от -10 до +45 °С
Интервал температуры хранения
от -40 до +70 °С
Относительная влажность
при эксплуатации
не более 80 %
Относительная влажность
при хранении
от 10 до 95 %
Габариты (Ш × В × Г)
230 × 32 × 133 мм
267 × 44 × 160 мм
267 × 44 × 160 мм
267 × 44 × 212 мм
430 × 44 × 275 мм
Масса
0,369 кг
1,405 кг
1,536 кг
1,881 кг
3,425 кг
Cрок службы
не менее 15 лет
Физические характеристики
Технические характеристики (продолжение)
ESR-15
ESR-15R
ESR-15VF
ESR-30
ESR-31
Наборы шифров IKE (v1/v2), IPsec (esp/ah)
Authentication
md5, sha1, sha2-256, sha2-384, sha2-512
Encryption
des, blowfish128, aes128, camellia128, aes128ctr (IKEv2 only), blowfish192, aes192, camellia192, 3des, aes192ctr (IKEv2 only), blowfish256, aes256, camellia256,
aes256ctr (IKEv2 only)
Diffie Hellman
Regular Groups: 1, 2, 5, 14-18.
Modulo Prime Groups with Prime Order Subgroup: 22-24.
NIST Elliptic Curve Groups: 19-21, 25-26.
Brainpool Elliptic Curve Groups: 27-30.
Elliptic Curve 25519: 31
Набор функций соответствует версии ПО 1.40.
Сервисные маршрутизаторы серии ESR
Техническое описание
8eltex.ru
Коммутация
– До 4094 VLAN (802.1Q)
– Voice-VLAN
– Q-in-Q (802.1ad)
– MAC-based VLAN
– Bridge-домен
– LAG/LACP(802.3ad)
– Port-security, protected port
– Jumbo-кадры
Коммутация по меткам (MPLS)
– Поддержка протокола LDP
– Поддержка L2VPN VPWS
– Поддержка L2VPN VPLS Martini Mode, Kompella
Mode
– Поддержка L3VPN MP-BGP (Option A, B, C)
– L2VPN/L3VPN over GRE, DMVPN
– Прозрачная передача служебных протоколов
Маршрутизация
BGP:
– Семейство адресов: IPv4, IPv6, VPNv4, L2VPN,
IPv4 label-unicast, Flow-spec
– Возможность гибкого управления маршрутной
информацией по атрибутам. Поддержка
механизмов Сonditional Advertisement,
Route Aggregation и Local-AS
– Высокая маcштабируемость и гибкость настройки:
поддержка peer-group, dynamic neighbor, as-range,
Route-reflector и Confederation
– Fall over на основе протокола BFD и Fast Error Peer
Detection
– Graceful restart
– Аутентификация
– Гибкая редистрибьюция из/в процесс BGP
маршрутов других протоколов
– Возможность запуска до 64 процессов
одновременно
– ECMP
– Поддержка маршрутизации на основе политик
OSPF(v3):
– Зоны различных типов: Normal, Stub, Totally stub,
NSSA, Totally NSS
– Работа в различных типах сетей: Broadcast, NBMA,
Point-to-point, Point-to-multipoint,
Point-to-multipoint non-broadcast
– Суммаризация и фильтрация маршрутной
информации
– Аутентификация
– ECMP
– Пассивный интерфейс
– Гибкая редистрибьюция из/в процесс OSPF
маршрутов других протоколов
– Возможность запуска до 6 процессов
одновременно
– Поддержка протокола BFD
– Механизм Auto cost calculation
– Поддержка маршрутизации на основе политик
IS-IS:
– Работа в различных типах сетей: Broadcast,
Point-to-point
– Установка соседcтва L1-/L2-уровней
– Мetric style: narrow, wide, transition
– Аутентификация
– Фильтрация маршрутной информации
– Гибкая редистрибьюция из/в процесс IS-IS
маршрутов других протоколов
– Возможность запуска до 6 процессов
одновременно
– Поддержка маршрутизации на основе политик
RIP(ng):
– Работа в режимах (RIP only): Broadcast, Multicast,
Unicast
– Суммаризация и фильтрация маршрутной
информации
– Управление метрикой маршрута
– Аутентификация
– Пассивный интерфейс
– Гибкая редистрибьюция из/в процесс RIP
маршрутов других протоколов
– Поддержка маршрутизации на основе политик
Static:
– Поддержка протокола BFD
– Рекурсивный поиск
– Управление метрикой маршрута
– Возможность выбора варианта уведомления
отправителю при блокировке трафика
Качество обслуживания (QoS)
– До 8 приоритетных или взвешенных очередей на
порт
– L2- и L3-приоритизация трафика (802.1p (CoS), DSCP,
IP Precedence (ToS))
– Иерархический QоS
– Управление очередями: RED, GRED, SFQ, CBQ, WFQ,
WRR
– Маркировка на входе и выходе
– Управление полосой пропускания (policing, shaping)
Функциональные возможности
Набор функций соответствует версии ПО 1.40.
Сервисные маршрутизаторы серии ESR
Техническое описание
9eltex.ru
Функциональные возможности (продолжение)
Сервисные маршрутизаторы серии ESR
Техническое описание
10eltex.ru
Набор функций соответствует версии ПО 1.40.
1Активируется лицензией.
2Наборы правил предоставляются по подписке. Минимальный срок действия подписки — 1 год.
3Определение категорий предоставляются по подписке. Минимальный срок действия подписки — 1 год.
IPsec
– Режимы «policy-based» и «route-based»
– Режимы инкапсуляции: tunnel и transport
– Виды аутентификации: pre-shared key, public key,
xauth (ikev1 only), eap (ikev2)
– Поддержка mobike (ikev2 only)
– Поддержка наборов ключей аутентификации ike
keyring
– Поддержка инфраструктуры открытых ключей (PKI)
– Поддержка распространения сертификатов
по протоколу SCEP
Удаленный доступ (Remote Access)
– Возможность удаленного доступа
к корпоративной сети по PPTP, L2TP over IPsec,
OpenVPN, WireGuard
– Поддержка PPPoE-/PPTP-/L2TP-клиента
– Аутентификация пользователей
– Шифрование соединений
Безопасность
– Поддержка списков контроля доступа (ACL) на базе
L2-/L3-/L4-полей
– Zone-based Firewall в двух режимах: stateful
и stateless. Логирование срабатывания правил,
счетчики
– Фильтрация по приложениям
– Защита от DoS-/DDoS-/Spoof-атак и их логирование
– Система обнаружения и предотвращения
1
вторжений (IPS/IDS) и их логирование
– Сигнатурный анализ посредством IPS в двух
режимах: анализ транзитного и зеркалированного
1
трафика
– Взаимодействие с Eltex Distribution Manager для
получения лицензируемого контента — наборы
2
правил, предоставляемые Kaspersky SafeStream II
– Фильтрация http-/https-трафика на основе категорий
web-ресурсов. Определение 92 различных
категорий URL по данным Kaspersky Security
3
Network
Мониторинг и управление
– Поддержка стандартных и расширенных SNMP MIB,
RMONv1
– Zabbix agent/proxy
– Аутентификация пользователей по локальной базе
средствами протоколов RADIUS, TACACS+, LDAP
– Защита от ошибок конфигурирования,
автоматическое восстановление конфигурации
– Интерфейсы управления CLI
– Поддержка Syslog
– Монитор использования системных ресурсов
– Ping, monitor, traceroute (IPv4/IPv6), вывод
информации о пакетах в консоли
– Обновление ПО, загрузка и выгрузка конфигурации
по TFTP, SCP, FTP, SFTP, HTTP(S)
– Поддержка NTP
– Netflow v5/v9/v10 (экспорт статистики URL
для HTTP, host для HTTPS)
– Локальное управление через консольный порт
RS-232 (RJ-45)
– Удаленное управление, протоколы Telnet, SSH
(IPv4/IPv6)
– LLDP, LLDP MED
– Локальное и удаленное сохранение конфигураций
маршрутизатора
SLA
– SLA-responder для Cisco-SLA-agent
– Eltex SLA
– Задержка (односторонняя/двусторонняя)
– Jitter (прямой/обратный)
– Потеря пакетов
(прямая/обратная/двусторонняя)
– Обнаружение дублирующихся пакетов
– Обнаружение нарушения последовательности
доставки пакетов (прямое/обратноe/двустороннее)
Резервирование и кластеризация
– VRRP v2, v3
– Tracking на основании VRRP- или SLA-теста
– Управление параметрами VRRP
– Управление параметрами PBR
– Управление административным статусом
интерфейса
– Активация и деактивация статического маршрута
– Управление атрибутом AS-PATH и preference
в route-map
– DHCP failover для резервирования базы IP-адресов,
выданных DCHP-сервером
– Firewall failover для резервирования сессий Firewall
и NAT
– MultiWAN
– Dual-Homing
Отказоустойчивый кластер:
– Простота администрирования и интеграции:
синхронизация конфигураций, времени, версий,
лицензий; Zero Touch Provisioning (ZTP)
– Резервирование всех соединений в кластере
– Резервирование маршрутизаторов (в текущей
версии поддерживается резервирование по схеме
«1 + 1»)
Сервисы
– DHCP-клиент, сервер
– DHCP Relay Option 82
– DNS resolver
– NTP
– TFTP-сервер
– E1/multilink, модемы
1
VoIP
– Поддержка протокола SIP
– Внутренняя коммутация соединений
– Работа без SIP-сервера
– Гибкий план нумерации
– Профили настроек для портов
– Применение настроек без перезагрузки
– Голосовые кодеки
– G.711 a-law, μ-law
– G.723.1
– G.729 (A/B)
– Передача факса
– T.38 UDP Real-Time Fax
– a-law, μ-law G.711 pass-through
– Голосовые стандарты
– VAD (детектор активности речи)
– CNG (генерация комфортного шума)
– AEC (эхокомпенсация, рекомендации G.165,
G.168)
– DTMF
– Обнаружение и генерирование сигналов
DTMF
– Передача методами INBAND, RFC 2833,
SIP INFO
– Дополнительные виды обслуживания
– Удержание вызова (Call Hold)
– Передача вызова (Call Transfer)
– Уведомление о поступлении нового вызова
(Call Waiting)
– Переадресация по занятости (CFB)
– Переадресация по неответу (CFNR)
– Безусловная переадресация (CFU)
– Caller ID
– Запрет выдачи Caller ID (CLIR)
– Горячая/теплая линия (Hotline/Warmline)
– Групповой вызов (Call Group)
– Трехсторонняя конференция (3-Way conference)
2
BRAS
– Терминация пользователей
– Белые/черные списки URL
– Квотирование по объёму трафика, по времени
сессии, по сетевым приложениям
– HTTP/HTTPS Proxy
– HTTP/HTTPS Redirect
– Аккаунтинг сессий по протоколу Netflow
– Взаимодействие с серверами ААА, PCRF
– Управление полосой пропускания по офисам
и SSID, сессиям пользователей
– Аутентификация пользователей по MAC-
или IP-адресам
Функциональные возможности (продолжение)
Набор функций соответствует версии ПО 1.40.
1Применимо для модели ESR-15VF.
2Активируется лицензией.
DMVPN
– Поддержка протокола NHRP
– DMVPN phase 1,2,3
– Per-Tunnel QoS
– Поддержка IPsec
Туннелирование
– IPoGRE, EoGRE
– IPIP
– L2TPv3
– LT (inter VRF routing)
Сервисные маршрутизаторы серии ESR
Техническое описание
11eltex.ru
Информация для заказа
Наименование
Описание
ESR-15
Сервисный маршрутизатор ESR-15, 4×Ethernet 10/100/1000BASE-T, 2×1000BASE-X SFP, 1×Консольный порт RS-232 (RJ-45), 2×USB 2.0, 4 ГБ DDR4
RAM, 8 ГБ eMMC, 220 В AC через адаптер питания 12 В, 2 А.
ESR-15R
Сервисный маршрутизатор ESR-15R, 2×Ethernet 1000BASE-X SFP, 4×Ethernet 10/100/1000BASE-T, 1×Консольный порт RS-232 (RJ-45), 2×USB 2.0,
4 ГБ DDR4 RAM, 8 ГБ eMMC,100–264 В AC.
ESR-15VF
Сервисный маршрутизатор ESR-15VF, 2×Ethernet 1000BASE-X SFP, 8×Ethernet 10/100/1000BASE-T, 1×Консольный порт RS-232 (RJ-45), 2×USB 2.0,
4×FXS, 4 ГБ DDR4 RAM, 8 ГБ eMMC,100–264 В AC.
ESR-30
Сервисный маршрутизатор ESR-30, 4×10/100/1000BASE-T, 2×10GBASE-R/1000BASE-X (SFP+/SFP), 1×Консольный порт RS-232 (RJ-45), 1×USB 2.0,
1×USB 3.0, 1 слот для micro-SD карт, 4 ГБ DDR4 RAM, 8 ГБ eMMC, 100–264 В AC.
ESR-31
Сервисный маршрутизатор ESR-31, 8×10/100/1000BASE-T, 6×1000BASE-X (SFP), 2×10GBASE-R SFP+/1000BASE-X SFP, 1×Консольный порт RS-232
(RJ-45), 1×USB 2.0, 1×USB 3.0, 1 слот для microSD-карт, 3×Последовательный порт (RS-232), 4 ГБ DDR4 RAM, 8 ГБ eMMC, 100–240 В AC
или 36–72 В DC
Схема применения
ESR-30
ESR-31
ESR-15
ESR-15R
ESR-15VF
Интернет
Сервер
Средний офис
Небольшой офис
ПК
ПК
Абонентский
шлюз
TAU-32M.IP ...
Сервисные маршрутизаторы серии ESR
Техническое описание
12eltex.ru
Информация для заказа (продолжение)
Сопутствующее программное обеспечение
ECCM-ESR-15
Опция ECCM-ESR-15 системы управления Eltex ECCM для управления и мониторинга сетевыми элементами Eltex: 1 сетевой элемент ESR-15
ECCM-ESR-15R
Опция ECCM-ESR-15R системы управления Eltex ECCM для управления и мониторинга сетевыми элементами Eltex: 1 сетевой элемент ESR-15R
ECCM-ESR-15VF
Опция ECCM-ESR-15VF системы управления Eltex ECCM для управления и мониторинга сетевыми элементами Eltex: 1 сетевой элемент ESR-15VF
ECCM-ESR-30
Опция ECCM-ESR-30 системы управления Eltex ECCM для управления и мониторинга сетевыми элементами Eltex: 1 сетевой элемент ESR-30
ECCM-ESR-31
Опция ECCM-ESR-31 системы управления Eltex ECCM для управления и мониторинга сетевыми элементами Eltex: 1 сетевой элемент ESR-31
IPS-ESR-15
Опция IPS/IDS для сервисного маршрутизатора ESR-15
IPS-ESR-15R
Опция IPS/IDS для сервисного маршрутизатора ESR-15R
IPS-ESR-15VF
Опция IPS/IDS для сервисного маршрутизатора ESR-15VF
IPS-ESR-30
Опция IPS/IDS для сервисного маршрутизатора ESR-30
IPS-ESR-31
Опция IPS/IDS для сервисного маршрутизатора ESR-31
ESR-BRAS
Опция ESR-BRAS на ПО для маршрутизаторов серии ESR
ESR-15-IPS/IDS Kaspersky SafeStream II
Лицензия на предоставление доступа к базам Kaspersky SafeStream II (IPS/IDS Kaspersky): 1 устройство ESR-15
ESR-15R-IPS/IDS Kaspersky SafeStream II
Лицензия на предоставление доступа к базам Kaspersky SafeStream II (IPS/IDS Kaspersky): 1 устройство ESR-15R
ESR-15VF-IPS/IDS Kaspersky SafeStream II
Лицензия на предоставление доступа к базам Kaspersky SafeStream II (IPS/IDS Kaspersky): 1 устройство ESR-15VF
ESR-30-IPS/IDS Kaspersky SafeStream II
Лицензия на предоставление доступа к базам Kaspersky SafeStream II (IPS/IDS Kaspersky): 1 устройство ESR-30
ESR-31-IPS/IDS Kaspersky SafeStream II
Лицензия на предоставление доступа к базам Kaspersky SafeStream II (IPS/IDS Kaspersky): 1 устройство ESR-31
ESR-15-Kaspersky Web Filtering
Лицензия на предоставление доступа к функциональности Kaspersky Web Filtering: 1 устройство ESR-15
ESR-15R-Kaspersky Web Filtering
Лицензия на предоставление доступа к функциональности Kaspersky Web Filtering: 1 устройство ESR-15R
ESR-15VF-Kaspersky Web Filtering
Лицензия на предоставление доступа к функциональности Kaspersky Web Filtering: 1 устройство ESR-15VF
ESR-30-Kaspersky Web Filtering
Лицензия на предоставление доступа к функциональности Kaspersky Web Filtering: 1 устройство ESR-30
ESR-31-Kaspersky Web Filtering
Лицензия на предоставление доступа к функциональности Kaspersky Web Filtering: 1 устройство ESR-31
Сервисные маршрутизаторы серии ESR
Техническое описание
13eltex.ru
Устройство
Блок питания AC
Блок питания DC
ESR-31
PM160-220/12
PM100-48/12 rev.B
1
Блоки питания
¹ Заказываются отдельно.
Сервисные маршрутизаторы серии ESR
Техническое описание
Предприятие «ЭЛТЕКС» — ведущий российский разработчик и
производитель коммуникационного оборудования с 30-летней
историей. Комплексность решений и возможность их бесшовной
интеграции в инфраструктуру Заказчика — приоритетное направление
развития компании.
+7 (383) 274 10 01
+7 (383) 274 48 48
eltex@eltex.ru eltex.ru
14 eltex.ru
Сделать заказ
О компании Eltex
