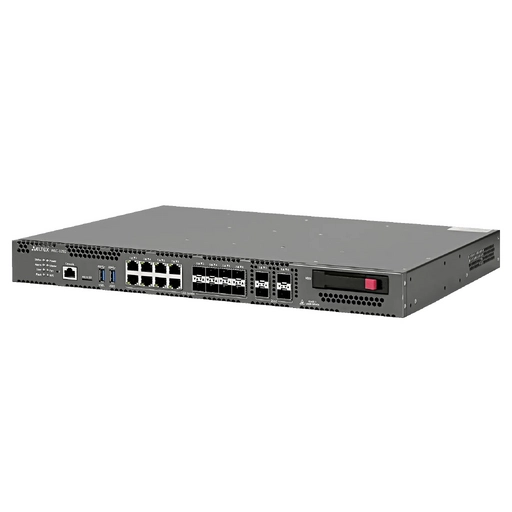

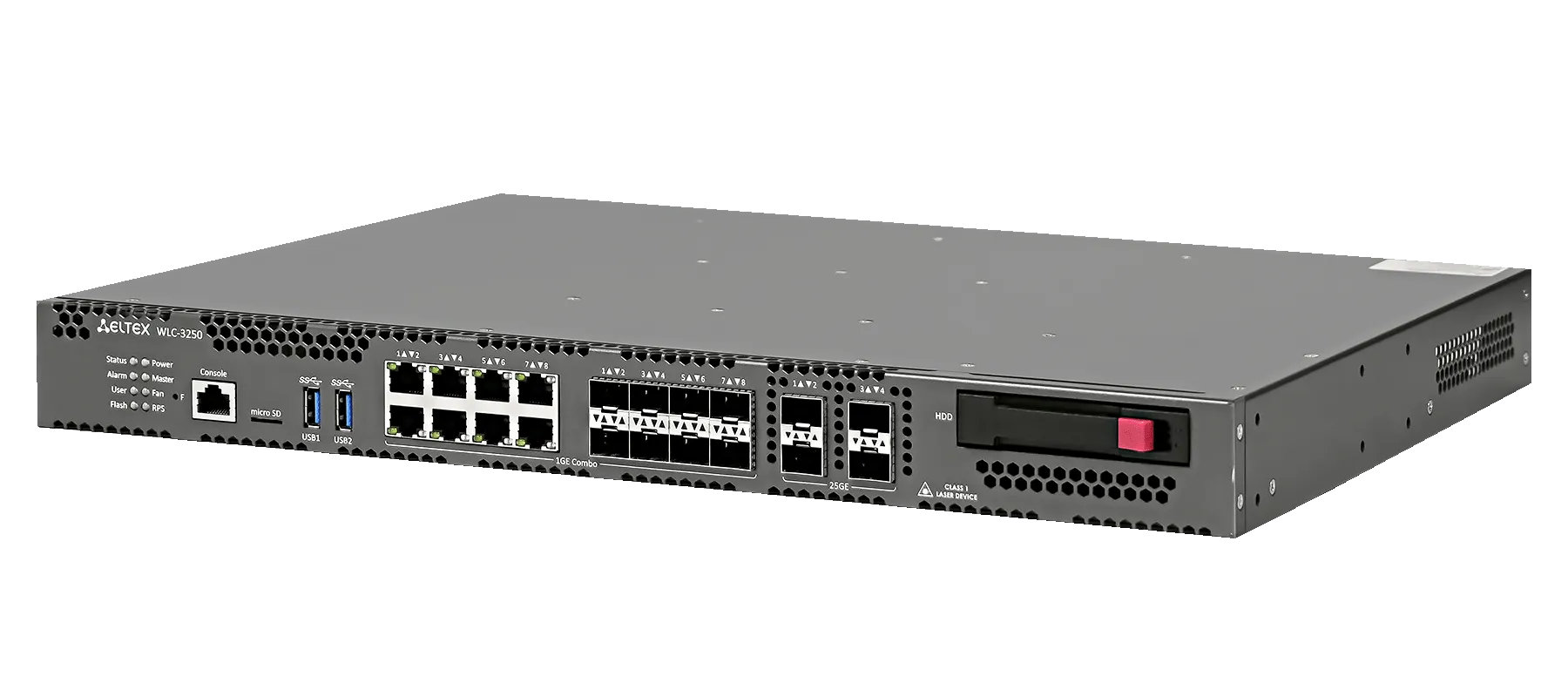

Eltex WLC-3250
Акименко Евгений (Новосибирск)
Алексеев Никита (Москва)
Бадер Дарья (Новосибирск)
Бекетов Максим (Новосибирск)
Браун Захар (Новосибирск)
Бринева Анна (Москва)
Бубенов Максим (Новосибирск)
Буйнич Алексей (Новосибирск)
Бурдюгова Татьяна (Москва)
Бурмистров Игорь (Москва)
Васильева Татьяна (Москва)
Дашкина Ксения (Новосибирск)
Дудоров Дмитрий (Москва)
Жигульская Екатерина (Москва)
Ильиных Никита (Новосибирск)
Камышников Григорий (Новосибирск)
Каночкин Виталий (Москва)
Кириллова Маргарита (Новосибирск)
Клюй Вячеслав (Москва)
Козлов Дмитрий (Новосибирск)
Кузьмин Максим (Москва)
Ларин Алексей (Москва)
Ломоносова Екатерина (Новосибирск)
Лысенко Алексей (Москва)
Макаревич Евгений (Новосибирск)
Монтоев Анатолий (Новосибирск)
Мосин Михаил (Новосибирск)
Муртазин Камиль (Казань)
Наполов Илья (Москва)
Передерин Сергей (Новосибирск)
Поддубный Владислав (Москва)
Пучков Александр (Москва)
Пчелинская Светлана (Москва)
Рекун Антон (Москва)
Репьюк Алексей (Новосибирск )
Самойлов Иван (Новосибирск)
Сидоренко Никита (Новосибирск)
Степанов Артем (Москва)
Сутоцких Илья (Москва)
Сытый Александр (Москва)
Трифонов Артем (Новосибирск)
Ударцев Евгений (Новосибирск)
Фадин Дмитрий (Москва)
Файзрахманов Марат (Москва)
Чердынцев Артём (Москва)
Шатуха Егор (Москва)
Шаяхметов Илья (Новосибирск)
Щербаков Максим (Москва)
Документация
Предыдущие версии
Описание
Предыдущие версии
Программное обеспечение
Краткое техническое описание (Datasheet)
Техническое описание
1
Технические характеристики
WLC-3200, WLC-3250, WLC-3350 — это контроллеры корпоративно-
го уровня для малого и среднего бизнеса. Контроллеры позволяют
строить распределенные беспроводные сети с использованием
различных сценариев прохождения трафика на уровне L2/L3.
Для обеспечения безопасности сетей поддержаны функции меж-
сетевого экранирования. При помощи контроллеров WLC можно
создавать различные сценарии авторизации пользователей для
корпоративных и публичных (гостевых) сетей. Также доступны
сценарии интеграции с корпоративными сервисами (LDAP, RADIUS
и т. д.) заказчика.
Встроенный модуль AirTune позволяет управлять радиопарамет-
рами точек доступа и подстраиваться под текущую среду, а также
осуществлять балансировку клиентов. Наилучшие условия пере-
ключения клиентов между точками доступа достигаются благода-
ря поддержке бесшовного роуминга (802.11r/k/v).
– Количество обслуживаемых точек доступа:¹
1000 для WLC-3200, 3000 для WLC-3250 и 5000 для WLC-3350
–Мониторинг точек доступа
–Авторизация пользователей WPA/WPA2/WPA3 Enterprise,
WPA/WPA2/WPA3 Personal
WLC-3200
WLC-3250
WLC-3350
Интерфейсы
Combo 10/100/1000BASE-T/1000BASE-X (SFP)
–
8
8
1000BASE-X/10GBASE-R/25GBASE-R (LAN/WAN)
12
4
4
Console (RJ-45)
1
OOB
1
–
–
USB 3.0
–
2
2
USB 2.0
1
–
–
Разъем для установки HDD
1
Слот для microSD-карты
1
Количество CPU по ролям
Управляющий CPU
0
Сервис CPU
1–23
1–7
1–23
Коммутация
Интерфейсы
bridge – 500
sub – 2048
QinQ – 2048
LLDP
interfaces port policies – 8
network policies – 64
Коммутация по меткам
MPLS
LDP neighbors – 1024
pseudowires – 1024
pseudowire classes – 64
Ethernet over MPLS – 256
Контроллеры беспроводного доступа WLC-3200, WLC-3250, WLC-3350
WLC-3200
¹ Доступно расширение числа точек доступа по лицензии: WLC-3200 – до 3000 ТД, WLC-3250 – до 5000 ТД, WLC-3350 – до 7000 ТД.
eltex.ru
1
WLC-3250
WLC-3350
2
Техническое описание
WLC-3200
WLC-3250
WLC-3350
Системные характеристики
Количество точек доступа¹
1000
3000
5000
Максимальное количество обслуживаемых
клиентов
30000
70000
100000
Статические маршруты
11К
Количество конкурентных сессий
512К
8,5M
Поддержка VLAN
до 4094 активных VLAN в соответствии с 802.1Q
Таблица MAC-адресов
16K записей на бридж
Размер базы FIB
1,7М
VRF
32
Object-groups
Object-group network
instances – 500
ip prefixes in group – 1024
ip ranges in group – 1024
Object-group address:port
instances – 500
address:port in group – 64
Object-group service
instances – 500
port ranges in group – 64
Object-group application
instances – 50
apps in group – 128
Object-group content filter
instances – 64
categories per vendor – 500
Object-group URL
instances – 31
plain URL in group – 128
regex URL in group – 128
Object-group MAC
instances – 500
macs in group – 64
Маршрутизация
BGP
instances – 64
networks in instance – 128
neighbors – 1k
RIB – 5M
OSPFv3
instance, neighbors in interface – 64
summaries in instance – 128
areas – 256
networks in area – 64
virtual links – 1024
RIB – 500k
IS-IS
instances, circuits – 64
RIB – 500k
RIP(ng)
neighbors – 16
summaries – 8
networks – 128
RIB – 10k
Технические характеристики (продолжение)
eltex.ru
2
Контроллеры беспроводного доступа WLC-3200, WLC-3250, WLC-3350
¹ Доступно расширение числа точек доступа по лицензии: WLC-3200 – до 3000 ТД, WLC-3250 – до 5000 ТД, WLC-3350 – до 7000 ТД.
3
Техническое описание
WLC-3200
WLC-3250
WLC-3350
Качество обслуживания QoS
Ограничения QoS
class-maps – 1024
policy-maps – 1024
classes in policy-map – 3072
Туннелирование
Количество VPN-туннелей
IPIP – 500
GRE – 500
Ethernet over GRE – 500
GRE SUB – 500
SoftGRE – 4000
SoftGRE SUB – 4000
L2TPv3 – 500
LT – 128
IPsec VTI – 500
IPIP – 500
GRE – 500
Ethernet over GRE – 500
GRE SUB – 500
SoftGRE – 5000
SoftGRE SUB – 10000
L2TPv3 – 500
LT – 128
IPsec VTI – 500
IPIP – 500
GRE – 500
Ethernet over GRE – 500
GRE SUB – 500
SoftGRE – 7000
SoftGRE SUB – 14000
L2TPv3 – 500
LT – 128
IPsec VTI – 500
Количество IРsec VPN-туннелей
64
500
500
Удаленный доступ
Remote Access
L2TP concurrent connections – 10
PPTP concurrent connections – 10
OpenVPN concurrent connections – 10
OpenVPN remote addresses per connection – 8
OpenVPN concurrent users – 64
WireGuard tunnel, RA
instance – 16
peers per instance – 256
local addresses – 1
addresses per peer (address-range & obj-group) – 10k
Сервисы
Source NAT
ruleset – 100
rules in ruleset – 100
pool – 100
pools – 1024
pool size – 1024
static address in pool – 1024
Destination NAT
ruleset – 100
rules in ruleset – 100
pool – 100
pools – 1024
pool size – 1024
static address in pool – 1024
DHCP Server
pools – 100
pool size – 10k
static address in pool – 128
pools – 1024
pool size – 1024
static address in pool – 1024
Безопасность
ACL
instances – 1533
rules – 1533
Firewall
zone – 128
zone-pair – 512
rules – 10k
IPS
user update servers – 32
ips-categories – 20
rules – 500
Наборы шифров IKE (v1/v2), IРsec (esp/ah)
Authentication
md5, sha1, sha2-256, sha2-384, sha2-512
Encryption
des, blowfish128, aes128, camellia128, aes128ctr (IKEv2 only), blowfish192, aes192, camellia192,
3des, aes192ctr (IKEv2 only), blowfish256, aes256, camellia256, aes256ctr (IKEv2 only)
Diffie Hellman
Regular Groups: 1,2,5,14-18.
Modulo Prime Groups with Prime Order Subgroup: 22-24.
NIST Elliptic Curve Groups: 19-21, 25-26.
Brainpool Elliptic Curve Groups: 27-30.
Elliptic Curve 25519: 31
Технические характеристики (продолжение)
eltex.ru
3
Контроллеры беспроводного доступа WLC-3200, WLC-3250, WLC-3350
¹ WPA3 и OWE поддержаны на ТД WEP-3ax, WEP-3L, WEP-30L, WEP-30L-Z, WEP-500K, WEP-550K, WOP-30L, WOP-30LI, WOP-30LS.
² Реализация функций в следующих версиях ПО.
³ Проверена работа с Eltex-NAICE, WNAM Netams, Cisco ISE.
Техническое описание
Дополнительные возможности маршрутизаторов ESR-12V, ESR-12VF, ESR-14VF
3
4
Технические характеристики (продолжение)
WLC-3200
WLC-3250
WLC-3350
Физические характеристики и условия окружающей среды
RAM
24 ГБ DDR4
32 ГБ DDR4
Flash-память
8 ГБ eMMC
256 ГБ eMMC
256 ГБ eMMC
Максимальная потребляемая мощность
118 Вт
74 Вт
110 Вт
Питание
100–240 В АС, 50–60 Гц;
36–72 В DC
до двух источников питания с возможностью
горячей замены
200–240 В АС, 50–60 Гц;
36–72 В DC
до двух источников
питания с возможностью
горячей замены
Интервал рабочих температур
от -10 до +45 °C
Интервал температуры хранения
от -40 до +70 °C
Относительная влажность при эксплуатации
не более 80 %
Относительная влажность при хранении
от 10 до 95 %
Габариты (Ш × В × Г)
430 × 44 × 330 мм
430 × 43,6 × 329 мм
430 × 43,6 × 424 мм
Масса
6,1 кг
4,232 кг
5,638 кг
Срок службы
не менее 15 лет
Функциональные возможности
Управление точками доступа
– Поддержка авторизации WPA/WPA2/WPA3¹ Personal
– Поддержка авторизации WPA/WPA2/WPA3¹ Enterprise
– Поддержка открытой сети с шифрованием 1
OWE
– Поддержка локального сбора аккаунтинга
пользователей2
– Поддержка выгрузки аккаунтинга пользователей
на внешний RADIUS-сервер
– Поддержка стандартов бесшовного роуминга
IEEE 802.11r/k/v
– Интеграция с внешними порталами³
– Автоматическое управление ресурсами
радиоокружения
– Авторизация ТД по сертификатам
Поддерживаемые точки доступа
– WEP-1L
– WEP-2L
– WEP-3L
– WEP-200L
– WEP-30L
– WEP-30L-Z
– WEP-3ax
– WEP-50L
– WEP-500K
– WEP-550K
– WOP-2L
– WOP-20L
– WOP-3L-EX
– WOP-30L
– WOP-30LI
– WOP-30LS
– WOP-50L
– WEP-2ac
– WEP-2ac Smart
– WOP-2ac
– WOP-2ac rev.B
– WOP-2ac rev.C
Коммутация
– До 4094 VLAN (802.1Q)
– Voice-VLAN
– Q-in-Q (802.1ad)
– MAC-based VLAN
– Bridge-домен
– LAG/LACP(802.3ad)
– Port-security, protected port
– Jumbo-кадры
Коммутация по меткам (MPLS)
– Поддержка протокола LDP
– Поддержка L2VPN VPWS
– Поддержка L2VPN VPLS Martini Mode, Kompella Mode
– Поддержка L3VPN MP-BGP (Option A, B, C)
– L2VPN/L3VPN over GRE, DMVPN
– Прозрачная передача служебных протоколов
Маршрутизация
BGP:
– Семейство адресов: IPv4, IPv6, VPNv4, L2VPN,
IPv4 label-unicast, Flow-spec
– Гибкая возможность управления маршрутной
информацией по атрибутам. Поддержка механизмов
Сonditional Advertisement, Route Aggregation и Local-AS
eltex.ru
4
Контроллеры беспроводного доступа WLC-3200, WLC-3250, WLC-3350
Техническое описание
Дополнительные возможности маршрутизаторов ESR-12V, ESR-12VF, ESR-14VF
Функциональные возможности (продолжение)
Функциональные возможности (продолжение)
3
5
¹ Активируется лицензией.
² Наборы правил предоставляются по подписке. Минимальный срок действия подписки – 1 год.
– Поддержка маршрутизации на основе политик
Static:
– Поддержка протокола BFD
– Рекурсивный поиск
– Управление метрикой маршрута
– Возможность выбора варианта уведомления
отправителю при блокировке трафика
Качество обслуживания (QoS)
– До 8 приоритетных или взвешенных очередей
на порт
– L2- и L3-приоритизация трафика (802.1p (CoS), DSCP,
IP Precedence (ToS))
– Иерархический QоS
– Управление очередями: RED, GRED, SFQ, CBQ, WFQ,
WRR
– Маркировка на входе и выходе
– Управление полосой пропускания (policing, shaping)
IPsec
– Режимы «policy-based» и «route-based»
– Режимы инкапсуляции: tunnel и transport
– Виды аутентификации: pre-shared key, public key,
xauth (ikev1 only), eap (ikev2)
– Поддержка mobike (ikev2 only)
– Поддержка наборов ключей аутентификации ike
ikering
Удаленный доступ (Remote Access)
– Возможность удаленного доступа
к корпоративной сети по PPTP, L2TP over IPsec,
OpenVPN, WireGuard
– Поддержка PPPoE-/PPTP-/L2TP-клиента
– Аутентификация пользователей
– Шифрование соединений
Безопасность
– Поддержка списков контроля доступа (ACL) на базе
L2-/L3-/L4-полей
– Zone-based Firewall в двух режимах: stateful
и stateless. Логирование срабатывания правил,
счетчики
– Фильтрация по приложениям
– Защита от DoS-/DDoS-/Spoof-атак и их логирование
– Система обнаружения и предотвращения вторжений
1
(IPS/IDS) и их логирование
– Сигнатурный анализ посредством IPS в двух
режимах: анализ транзитного и зеркалированного
1
трафика
– Взаимодействие с Eltex Distribution Manager для
получения лицензируемого контента — наборы
2
правил, предоставляемые Kaspersky SafeStream II
– Высокая маcштабируемость и гибкость настройки:
поддержка peer-group, dynamic neighbor, as-range и
Route-reflector
– Fall over на основе протокола BFD и Fast Error Peer
Detection
– Graceful restart
– Аутентификация
– Гибкая редистрибьюция из/в процесс BGP маршрутов
других протоколов
– Возможность запуска до 64 процессов одновременно
– ECMP
– Поддержка маршрутизации на основе политик
OSFP(v3):
– Зоны различных типов: Normal, Stub, Totally stub,
NSSA, Totally NSS
– Работа в различных типах сетей: Broadcast, NBMA,
Point-to-point, Point-to-multipoint,
Point-to-multipoint non-broadcast
– Суммаризация и фильтрация маршрутной
информации
– Аутентификация
– ECMP
– Пассивный интерфейс
– Гибкая редистрибьюция из/в процесс OSPF маршрутов
других протоколов
– Возможность запуска до 64 процессов одновременно
– Поддержка протокола BFD
– Механизм Auto cost calculation
– Поддержка маршрутизации на основе политик
IS-IS:
– Работа в различных типах сетей: Broadcast,
Point-to-point
– Установка соседcтва L1-/L2-уровней
– Мetric style: narrow, wide, transition
– Аутентификация
– Фильтрация маршрутной информации
– Гибкая редистрибьюция из/в процесс IS-IS маршрутов
других протоколов
– Возможность запуска до 64 процессов одновременно
– Поддержка маршрутизации на основе политик
RIP(ng):
– Работа в режимах (RIP only): Broadcast, Multicast,
Unicast
– Суммаризация и фильтрация маршрутной
информации
– Управление метрикой маршрута
– Аутентификация
– Пассивный интерфейс
– Гибкая редистрибьюция из/в процесс RIP маршрутов
других протоколов
eltex.ru
5
Контроллеры беспроводного доступа WLC-3200, WLC-3250, WLC-3350
Техническое описание
Дополнительные возможности маршрутизаторов ESR-12V, ESR-12VF, ESR-14VF
3
6
Функциональные возможности (продолжение)
Функциональные возможности (продолжение)
Мониторинг и управление
– Поддержка стандартных и расширенных SNMP MIB,
RMONv1
– Zabbix agent/proxy
– Аутентификация пользователей по локальной базе
средствами протоколов RADIUS, TACACS+, LDAP
– Защита от ошибок конфигурирования,
автоматическое восстановление конфигурации
– Интерфейсы управления CLI
– Поддержка Syslog
– Монитор использования системных ресурсов
– Ping, monitor, traceroute (IPv4/IPv6), вывод
информации о пакетах в консоли
– Обновление ПО, загрузка и выгрузка конфигурации по
TFTP, SCP, FTP, SFTP, HTTP(S)
– Поддержка NTP
– Netflow v5/v9/v10 (экспорт статистики URL
для HTTP, host для HTTPS)
– Локальное управление через консольный порт
RS-232 (RJ-45) и OOB¹
– Удаленное управление, протоколы WEB, Telnet, SSH
(IPv4/IPv6)
– LLDP, LLDP MED
– Локальное и удаленное сохранение конфигураций
маршрутизатора
SLA
– SLA-responder для Cisco-SLA-agent
– Eltex SLA:
– Задержка (односторонняя/двусторонняя)
– Jitter (прямой/обратный)
– Потеря пакетов (прямая/обратная/двусторонняя)
– Обнаружение дублирующихся пакетов
– Обнаружение нарушения последовательности
доставки пакетов (прямое/обратноe/двустороннее)
Резервирование и кластеризация
– VRRP v2, v3
– Tracking на основании VRRP- или SLA-теста
– Управление параметрами VRRP
– Управление параметрами PBR
– Управление административным статусом интерфейса
– Активация и деактивация статического маршрута
– Управление атрибутом AS-PATH и preference
в route-map
– DHCP failover для резервирования базы IP-адресов,
выданых DCHP-сервером
– Failover Firewall для резервирования сессий Firewall и
NAT
– MultiWAN
– Dual-Homing
– Синхронизация сертификатов
– Синхронизация состояния WLC
Отказоустойчивый кластер:
– Простота администрирования и интеграции:
синхронизация конфигураций, времени, версий,
лицензий; Zero Touch Provisioning (ZTP)
– Резервирование всех соединений в кластере
– Резервирование маршрутизаторов (в текущей версии
поддерживается резервирование по схеме «1 + 1»)
Сервисы
– DHCP-клиент, сервер
– DHCP Relay Option 82
– DNS resolver
– NTP
– TFTP-сервер
– E1/multilink, модемы
2
BRAS (IPoE)
– Терминация пользователей
– Белые/черные списки URL
– Квотирование по объёму трафика, по времени
сессии, по сетевым приложениям
– HTTP/HTTPS Proxy
– HTTP/HTTPS Redirect
– Аккаунтинг сессий по протоколу Netflow
– Взаимодействие с серверами ААА, PCRF
– Управление полосой пропускания по офисам
и SSID, сессиям пользователей
– Аутентификация пользователей по MAC- или
IP-адресам
¹ Применимо для WLC-3200.
² Активируется лицензией.
6eltex.ru
Контроллеры беспроводного доступа WLC-3200, WLC-3250, WLC-3350
Техническое описание
7
Функциональные возможности (продолжение)
Типовая схема применения в корпоративной сети
Интернет
Коммутатор
доступа
ПК
WLC-3200/WLC-3250/WLC-3350
Сервер
ПК
ТД ТД ТД
ТД
L3 L2
Коммутатор
доступа
Наименование
Описание
WLC-3200
Контроллер беспроводного доступа WLC-3200, 12 × 1000BASE-X/10GBASE-R/25GBASE-R,
1 × Console (RJ-45), 1 × OOB, 1 × USB 2.0, 1 × Разъем для установки HDD, 1 × Слот для
microSD-карты, 24 ГБ DDR4 RAM, 8 ГБ eMMC, 2 слота для модулей питания 100–240 В
AC или 36–72 В DC
WLC-3250
Контроллер беспроводного доступа WLC-3250, 8 × Combo 10/100/1000BASE-T/
1000BASE-X (SFP), 4 × Ethernet 1000BASE-X/10GBASE-R/25GBASE-R, 1 × Консольный порт
RS-232 (RJ-45), 2 × USB 3.0, 1 × Разъем для установки HDD, 1 × Слот для microSD-карты,
32 ГБ DDR4 RAM, 256 ГБ eMMC, 2 слота для модулей питания 100–240 В AC или 36–72
В DC
WLC-3350
Контроллер беспроводного доступа WLC-3350, 8 × Combo 10/100/1000BASE-T/
1000BASE-X (SFP), 4 × 1000BASE-X/10GBASE-R/25GBASE-R, 1 × Консольный порт RS-232
(RJ-45), 2 × USB 3.0, 1 × Разъем для установки HDD, 1 × Слот для microSD-карты, 32 ГБ
DDR4 RAM, 256 ГБ eMMC,
2 слота для модулей питания 200–240 В AC или 36–72 В DC
Сопутствующее программное обеспечение
WLC-AP
Опция WLC-AP для расширения встроенной лицензии на контроллере WLC для одной
точки доступа
WLC-AP-R
Опция WLC-AP-R для расширения встроенной лицензии подключаемых точек доступа к
резервному контроллеру серии WLC для одной точки доступа
Информация для заказа
eltex.ru
7
Контроллеры беспроводного доступа WLC-3200, WLC-3250, WLC-3350
Техническое описание
7
Сделать заказ
+7 (383) 274 10 01
+7 (383) 274 48 48
eltex@eltex.ru
О компании Eltex
Предприятие «ЭЛТЕКС» — ведущий российский разработчик и
производитель коммуникационного оборудования с 30-летней
историей. Комплексность решений и возможность их бесшовной
интеграции в инфраструктуру Заказчика — приоритетное направление
развития компании.
Сопутствующее программное обеспечение
WIDS/WIPS-WLC-3200
Опция WIDS/WIPS-WLC-3200. Сервис по обнаружению и предотвращению вторжений
в беспроводную сеть для контроллера WLC-3200
WIDS/WIPS-WLC-3200-R
Опция WIDS/WIPS-WLC-3200-R. Сервис по обнаружению и предотвращению
вторжений в беспроводную сеть для резервного контроллера WLC-3200
WLC-WIDS-WIPS-3250
Опция WIDS/WIPS-WLC-3250. Сервис по обнаружению и предотвращению вторжений
в беспроводную сеть для контроллера WLC-3250
WIDS/WIPS-WLC-3250-R
Опция WIDS/WIPS-WLC-3250-R. Сервис по обнаружению и предотвращению
вторжений в беспроводную сеть для резервного контроллера WLC-3250
WLC-WIDS-WIPS-3350
Опция WIDS/WIPS-WLC-3350. Сервис по обнаружению и предотвращению вторжений
в беспроводную сеть для контроллера WLC-3350
WIDS/WIPS-WLC-3350-R
Опция WIDS/WIPS-WLC-3350-R. Сервис по обнаружению и предотвращению
вторжений в беспроводную сеть для резервного контроллера WLC-3350
Информация для заказа (продолжение)
Устройство
Блок питания AC
Блок питания DC
WLC-3200
PM160-220/12
PM160-48/12
WLC-3250
PM160-220/12
PM160-48/12
WLC-3350
PM350-220/12
PM350-48/12
1
Блоки питания
¹ Определяется при заказе.
eltex.ru
eltex.ru
8
Контроллеры беспроводного доступа WLC-3200, WLC-3250, WLC-3350
