Краткое техническое описание (Datasheet)

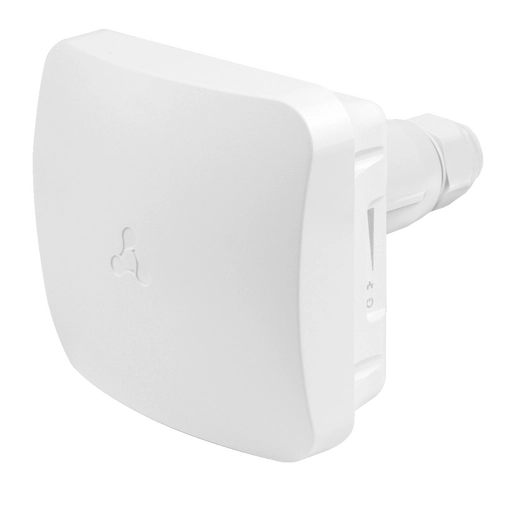

Беспроводной мост
WB-3P-PTP6 — устройство нового поколения Wi-Fi 6E, пред-
назначенное для предоставления современных высокоско-
ростных услуг. Устройство является незаменимым решением
для организации радиомостов в различных климатических
условиях — в широком диапазоне рабочих температур и вы-
сокой влажности.
Беспроводное подключение
Благодаря поддержке стандарта IEEE 802.11ax беспроводной
мост WB-3P-PTP6 обеспечивает скорость передачи данных до
2402 Мбит/c. Использование офсетной параболической
антенны позволяет сделать WB-3P-PTP6 универсальным
решением для организации радиомостов на дальние
расстояния.
Производительность
Для стабильной и непрерывной работы устройства исполь-
зуются высокопроизводительные процессоры, позволяющие
добиться самых высоких показателей в скорости маршрути-
зации данных и наилучшей эффективности работы техноло-
гии FBWA (фиксированного широкополосного беспроводного
доступа).
Конфигурация интерфейсов WB-3P-PTP2
Wi-Fi 802.11n
2.4 ГГц
Ethernet
Wi-Fi
1×1G
802.11ax
Схема применения
WOP-2ac-LR2
Базовая станция
Безопасность
Для обеспечения безопасного соединения предусмотрены
современные технологии аутентификации. Используется
шифрование WPA3, а также централизованная авторизация
через RADIUS-сервер (802.1X WPA3 Enterprise).
Для управления беспроводным мостом предусмотрено раз-
деление прав доступа по ролям с возможностью аутентифика-
ции по локальной учетной записи, а также через RADIUS-
сервер.
Питание
Технология Passive PoE дает возможность установки оборудо-
вания в любых местах, независимо от расположения источника
электропитания, позволяет экономить на стоимости силовых
кабелей и делает инсталляцию простой и не требующей боль-
ших затрат времени.
— Поддержка 802.11ax (6G Wi-Fi)
— Радиоинтерфейс с поддержкой MU-MIMO 2×2
— Мощность передатчика до 26 дБм
— Интегрированная антенна 9 дБи
— Реальная пропускная способность до 1300 Мбит/с
— Режим точки доступа и клиента
— Расстояние до 4 км без офсетной параболической
антенны
— Расстояние до 34 км в составе офсетной
параболической антенны
— Питание Passive РoЕ 24 В
— Кнопка Reset на инжекторе
— Поддержка TDD
UTP Cat 5e,
PoE 24В
Инжектор PoE
Беспроводной мост
WB-3P-PTP6
UTP Cat 5e,
PoE 24В
Инжектор PoE
Wi-Fi 802.11ax
6 ГГц
Коммутатор
Ethernet
220 В 220 В
Беспроводной мост
WB-3P-PTP6
Коммутатор
Ethernet
*Офсетная антенна в комплект поставки не входит
1eltex.ru
Техническое описание
Беспроводной мост WB-3P-PTP6
Интерфейсы
– 1 порт Ethernet 10/100/1000BASE-T (RJ-45) с поддержкой PoE
– Wi-Fi 6 ГГц IEEE 802.11ax
Возможности WLAN
– Поддержка стандарта IEEE 802.11ax
– Агрегация данных, включая A-MPDU (Tx/Rx) и А-MSDU (Rx)
– Приоритеты и планирование пакетов на основе WMM
– Режим точки доступа (AP-PTP/AP-PMP)
– Режим клиента (STA)
– Автоматическое определение расстояния
– Автоматическое управление мощностью передатчика
– Поддержка скрытого SSID
– Поддержка MAC ACL
– Обнаружение сторонних точек доступа
– Поддержка APSD
– Ограничение списка каналов
– Спектроанализатор
– Поддержка фиксированной центральной частоты
– Поддержка TDD
– Юстировка
Сетевые функции
– Автоматическое согласование скорости и дуплексного
режима
– Поддержка VLAN (Access, Trunk, General)
– Поддержка С-VLAN
– Поддержка Management VLAN
– DHCP-клиент
– Поддержка VLAN Mapping
– Поддержка Loopback Detection
– Поддержка MVR
– Поддержка NTP
– Поддержка Syslog
– Поддержка DHCP snooping
– Поддержка IGMP snooping (с возможностью ограничения
количества групп)
– Поддержка ограничения количества изученных MAC-адресов
(MAC-learning)
– Фильтрация BPDU
– Поддержка IPv6
– Поддержка LLDP
– Поддержка Ping Watchdog
Функции QoS
– Ограничение пропускной способности
– Изменение параметров WMM для радиоинтерфейса
– Поддержка приоритизации по 802.1p, DSCP и VLAN ID
– Поддержка приоритизации трафика на основании
MAC/IP-адреса
Безопасность
– Централизованная авторизация через RADIUS-сервер (802.1X
WPA3 Enterprise)
– Шифрование WPA3/OWE
– Авторизация через RADIUS-сервер при входе на устройство
– Система защиты аутентификации пользователя при входе на
устройство
Конфигурирование
– Удаленное управление по Telnet, SSH
– Web-интерфейс
– CLI
– NETCONF
– SNMP
Параметры беспроводного интерфейса
– Частотный диапазон 5935–6425 МГц
– Модуляция BPSK, QPSK, 16QAM, 64QAM, 256QAM, 1024QAM
– Внутренняя секторная антенна
– Поддержка MU-MIMO 2×2
– Поддержка OFDMA
– Ширина полосы: 20, 40, 80, 160 МГц
– Выбор канала с шагом 5 МГц
1
Рабочие каналы
– ax 1– 3 3 802.11 : 9 (59 5–6425 МГц)
2
Скорость передачи данных
– 802.11ax: 2402 Мбит/c
1
Максимальная мощность передатчика
– 6 ГГц: 26 дБм
Параметры антенны
– Коэффициент усиления: 9 дБи
– Линейная поляризация: H/V
– КСВ: не более 2
– Ширина ДН (H): 65°
– Ширина ДН (V): 65°
Чувствительность приемника
– 6 ГГц: до -96 дБм
Количество клиентов
– Рекомендуемое количество клиентов: 5
– Максимальное количество подключений: 64
Физические характеристики
– Потребляемая мощность: не более 10,5 Вт
– 128 MБ SPI-NAND Flash
– 256 MБ DDR3 RAM
– Питание: Passive PoE 24 В
– Рабочая температура: -45 до +65 °С
– Степень защиты: IP67
– Габариты устройства (Ш × В × Г):
120 × 110 × 89 мм
120 × 110 × 144 мм (с гермовводом)
– Масса: 0,31 кг
– Крепление на мачту/стену и в держатель офсетной
параболической антенны
Функциональные возможности
2
1Количество каналов и значение максимальной выходной мощности будут изменяться в соответствии с правилами радиочастотного регулирования в
вашей стране.
2Максимальная скорость беспроводной передачи данных определена спецификациями стандартов IEEE 802.11. Реальная пропускная спо-собность
будет другой. Условия, в которых работает сеть, факторы окружающей среды, включая объем сетевого трафика, строительные материалы и
конструкции, а также служебные данные сети могут снизить реальную пропускную способность. Факторы окружающей среды могут также влиять на
радиус действия сети.
2
2eltex.ru
Техническое описание
Беспроводной мост WB-3P-PTP6
Информация для заказа
Наименование
Описание
WB-3P-PTP6
Беспроводной мост WB-3P-PTP6. Инжектор питания Passive PoE 24 В, кабель питания.
WB-3P-PTP6 с
комплектом крепежа
на трубостойку/стену
Беспроводной мост WB-3P-PTP6. Инжектор питания Passive PoE 24 В, кабель питания, комплект
крепежа на трубостойку/стену.
WB-3P-PTP6 с офсетной
параболической
антенной
Беспроводной мост WB-3P-PTP6. Инжектор питания Passive PoE 24 В, кабель питания, офсетная
параболическая антенна с размером зеркала 450 × 495 мм.
Сопутствующие товары
SSM-AC
Passive PoE инжектор, SSM-240-1000A-RS, 1G, 24 В, 1 А.
KU45/50CM
Комплект офсетной антенны с кронштейном для радиомостов, 25.5 дБи.
АС-02
Кронштейн крепления на трубостойку/стену для радиомостов для WB-3P-PTPx.
Системы управления
ЕССМ
Опция ЕССМ для одного устройства. Cистема управления, предназначенная для инвентаризации,
управления и мониторинга сетевого оборудования Eltex.
Техническое описание
Беспроводной мост WB-3P-PTP6
3
