Краткое техническое описание (Datasheet)
К преимуществам TDMoP над PDH относятся возмож-
ность перекоммутации соединений между любыми
интерфейсами E1 любых устройств «на лету», возмож-
ность резервирования в сети кольцевой топологии и
высокая пропускная способность. Кроме того возможна
передача потоков Е1 через уже имеющиеся сети
Ethernet/IP.
По сравнению с устройствами, использующими техноло-
гию SDH, ToPGATE отличается более низкой стоимостью
и возможностью передачи Е1 потоков через распростра-
ненные сети с коммутацией пакетов с недорогой
инфраструктурой.
Отличие от технологии VoIP заключается в том, что
потоковые данные E1 в TopGATE передаются в неком-
прессированном виде, и интерфейсы Е1 соответствуют
стандартной спецификации ITU-T G.703. Это позволяет
подключать любое стандартное телекоммуникационное
оборудование, не сталкиваясь с проблемами совмести-
мости. Голосовые данные при этом передаются с
минимальной задержкой и исходным качеством. Кроме
того, возможно подключение любых устройств с интер-
фейсами, соответствующими спецификации G.703, как с
фреймовой структурой потока, так и без нее. Стоимость
оборудования традиционной телефонии ниже новых
VoIP устройств, а персонал может эффективно его
эксплуатировать.
Мультиплексоры ToPGATE - гибкое, компактное оборудо-
вание для передачи потоков Е1 через пакетные сети по
технологии TDM over Packet (TDMoP), Structure-Agnostic
Time Division Multiplexing over Packet (SAToP), Structure-
Aware Time Division Multiplexed Circuit Emulation Service
over Packet Switched Network (CESoPSN). Устройства
обеспечивают прозрачное независимое подключение
классического телефонного оборудования поверх единой
сетевой инфраструктуры. Оптоволоконные интерфейсы,
реализуемые через подключаемые SFP и CSFP модули и
встроенный Ethernet-коммутатор позволяют строить сети
различных топологий без дополнительного оборудования.
Прозрачная передача потоков Е1 через пакетные сети
позволяет строить сети нового поколения и использовать
имеющееся оборудование и сервисы на новом уровне
качества и рентабельности.
Мультиплексоры ToPGATE предназначены для совместной
передачи структурированных или неструктурированных Е1
потоков (G.703, G.704) и пакетов Ethernet через пакетную
сеть передачи данных с использованием технологии
TDMoP. Для передачи потоков Е1 можно использовать уже
имеющуюся IP/Ethernet сеть или построить полноценную
сеть передачи данных и потоков Е1 на основе мультиплек-
соров серии ToPGATE.
Управление мультиплексорами осуществляется локально
через последовательный порт и удаленно через IP-сеть с
использованием стандартного или поставляющегося в
комплекте специализированного программного обеспече-
ния. Компактные размеры позволяют эффективно исполь-
зовать пространство при построении узлов сети, а невысо-
кая стоимость оборудования ToPGATE позволяет строить
надежные, качественные и экономически эффективные
решения передачи данных и потоков Е1, как при построе-
нии новых сетей, так и при модернизации уже имеющихся.
Tехнологии передачи потоков Е1: TDMoP, SAToP, CESoPSN
Для передачи синхронных телефонных потоков E1 муль-
типлексор ToPGate использует технологию создания
виртуального соединения точка-точка поверх пакетной
сети - TDM-over-Packet Network: TDMoP, PWE3 (SAToP,
CESoPSN). Данная технология обладает рядом преиму-
ществ, как над классическими технологиями PDH и SDH, так
и над технологией Voice-over-IP (VoIP).
Техническое описание
Оптические мультиплексоры ToPGATE
Комплексные решения для построения сетей
www.eltex-co.ru
1
џCESoPSN (Structure-Aware Time Division Multiplexed Circuit Emulation Service over Packet Switched Network) -
сервис эмуляции канала для структурированных данных с временным мультиплексированием через сети с
коммутацией пакетов (RFC 5086)
џSAToP (Structure-Agnostic Time Division Multiplexing over Packet) - протокол передачи неструктурированных
данных с временным мультиплексированием через пакетные сети (RFC 4553)
Помимо собственной технологии TDM over Packet (TDMoP) в актуальных версиях ПО ToPGATE реализованы
дополнительные протоколы:
Дополнительные протоколы псевдопроводной передачи, позволяют передавать потоки E1 между
мультиплексорами ToPGATE и оборудованием сторонних производителей, например, таких как RAD Data
Communications.
Основные возможности
Мультиплексор ToPGATE-SFP позволяет осуществлять передачу структурированных или неструктурированных
потоков E1 через сети пакетной коммутации. Исполнен в форм факторе SFP (Small Form Factor Pluggable).
Мультиплексор разработан для быстрого и простого подключения в стандартный порт SFP любого коммутато-
ра. Компактные габариты и отсутствие выделенного электропитания позволяют быстро и эффективно выво-
дить потоки Е1 в любой точке присутствия существующей сети, не затрачивая время на громоздкий монтаж,
выделение питания и администрирования пространства. Обладая полным спектром функций линейки,
мультиплексор, представляет собой экономически выгодную альтернативу отдельностоящим устройствам
передачи потоков Е1 через Ethernet/IP-сети в оконечных точках.
Интерфейсы E1
џ Количество: 1 или 2 в форм-факторе RJ-45
џ Стандарты: G.703, G.704, G.823
џ Интерфейс: симметричный 120 Ом, HDB3/AMI
џ Синхронизация: внутренняя, от входящего потока Е1
џ Разъем: RJ-45
TDM over Packet Network (Ethernet/IP)
џ TDMoP, SAToP, CESoPSN
џ Задержка передачи: 1-2000 мс
џ Резервирование 1+1 (с избыточностью)
Интерфейс Ethernet
џ Стандарты: 1000Base-X, SGMII
џ Разъем: SFP
VLAN
џ 802.1Q VLAN (TDMoP VLAN,MGMT VLAN)
Интерфейсы управления
џ IDProm, DDM
џ Ethernet
Методы управления
џ Telnet CLI, menu
џ SSH
џ Web-интерфейс
џ SNMP v1, v2c, v3
џ Аутентификация RADIUS, TACACS+
Размеры
џ Габариты (ШxВxГ, мм): SFP (14x14x67)
џ Вес не более 0,2 кг
Электропитание
џ От основного устройства
џ Потребляемая мощность не более 1Вт
- Компактные габариты, отсутствие отдельного
питания
- Передача до двух структурированных или
неструктурированных потоков Е1 через сеть
передачи данных без потери качества связи
- Уникальные алгоритмы восстановления частоты,
обеспечивающие стабильную работу на реальных
сетях
- Мощные средства мониторинга и журналирования
- Управление средствами SNMP, Web, Telnet, SSH
- Возможность передачи отдельных тайм-слотов
потоков Е1 через Ethernet сети
- Ограничения управления по IP, VLAN,
журналирование действий операторов
- Возможность мониторинга устройств средствами
системы управления Eltex-EMS ToPGATE-SFP
Функциональные возможности
ToPGATE-SFP
Техническое описание
Оптические мультиплексоры ToPGATE
Комплексные решения для построения сетей
www.eltex-co.ru
2
- Компактные размеры и возможность установки в 19"
стойку
- Невысокая стоимость оборудования и его эксплуатации
- Передача одного структурированного или
неструктурированного потока Е1 через сеть передачи
данных без потери качества связи
- Уникальные алгоритмы восстановления частоты,
обеспечивающие стабильную работу на реальных сетях
- Единый интерфейс с другими устройствами серии
TopGATE для комбинации 100Мб-, 1Гб- и 10Гб-ых сетей
на основе медной, оптической и беспроводных
технологий
- Возможность локального (через последовательный
порт Mini USB) и удаленного управления и диагностики
- Поддержка SNMP, Web, Telnet, SSH, RADIUS, TACACS+
- Возможность мониторинга устройств средствами
системы управления Eltex-EMS
Функциональные возможности

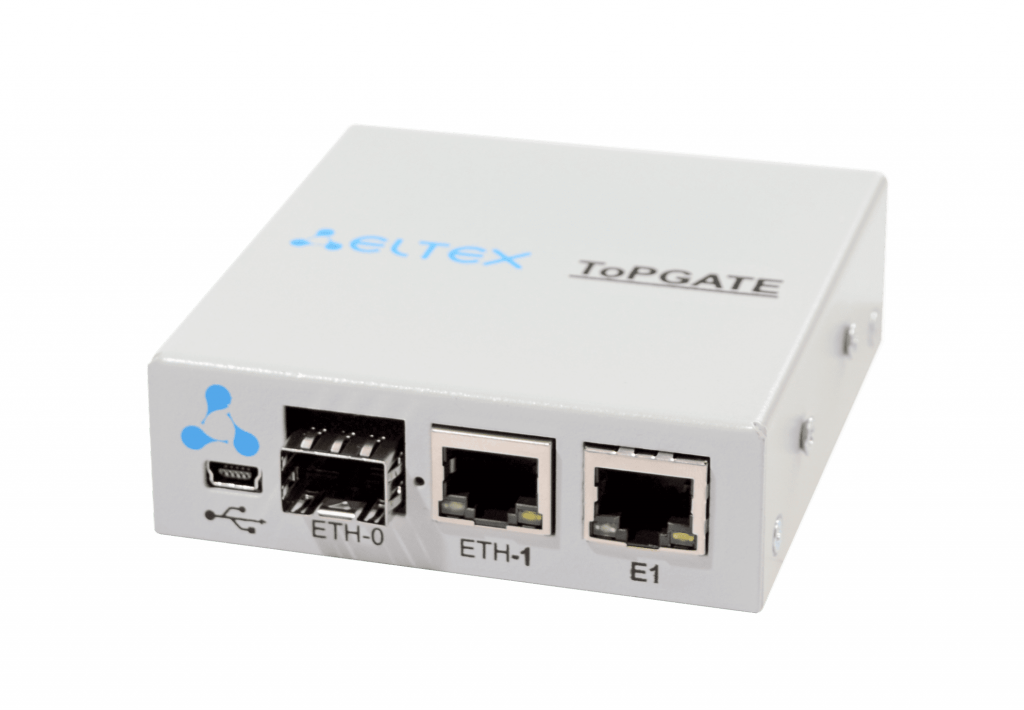

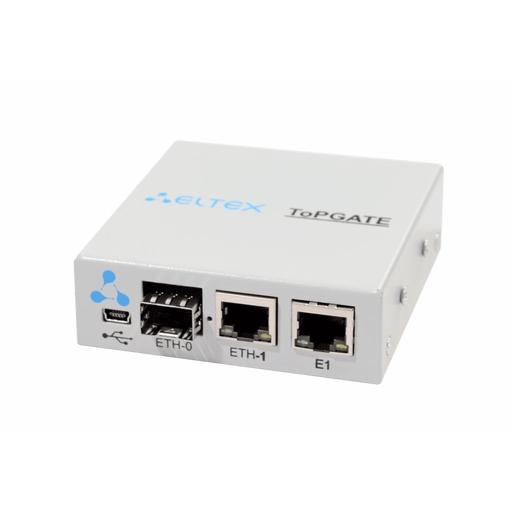

TopGate-1E1-1FG
Интерфейсы E1
џКоличество: 1 RJ-45
џСтандарты: G.703, G.704, G.706, G.823
џИнтерфейс: симметричный 120 Ом, HDB3/AMI
џСинхронизация: внутренняя, от входящего потока
E1
џДальность передачи: 500м
TDM over Packet Network (Ethernet/IP)
џTDMoP, SAToP, CESoPSN
џЗадержка передачи: 1-2000 мс
џРезервирование 1+1 (с избыточностью)
Интерфейсы Ethernet
џКоличество: 1 RJ-45, 1 SFP
џТип 10/100/1000 Мбит/c Auto MDI/MDI-X RJ-45
џТип IEEE 802.3 1000Base-X
џПоддержка стандартов IEEE 802.3, 802.3u, 10Base-T,
100Base-TX, 1000Base-TX
Параметры
џРазмер таблицы MAC-адресов: 8192 записи
џПроизводительность встроенного коммутатора:
до 2 Gbps, 2.98 Mpps;
џМаксимальный размер фрейма: 10240 байт
Методы управления
џTelnet CLI, menu
џSSH
џWeb-интерфейс
џSNMP v1, v2c, v3
џАутентификация RADIUS, TACACS+
Размеры
џГабариты (ШxВxГ, мм):82х26х85,5 установка в 19”
стойку
џВес не более 0,25 кг
Электропитание
џ220В переменного тока, 12В постоянного тока (в
комплекте преобразователь ~220В в 12В)
џПотребляемая мощность не более 6Вт
Возможности
џЧетыре очереди приоритетов 802.1p
џQoS на основе: порта коммутатора, VLAN, DSCP,
MAC-адреса источника/приемника
џVLAN: стандарт IEEE 802.1Q, Q-in-Q - двойное
тегирование, диапазон значений от 0 до 4095
џIGMP Snooping
џMVR (Multicast VLAN Registration)
џЛокальное зеркалирование трафика
џПоддержка NAT при передаче Е1 потоков
џPIRL - Port Ingress Rate Limit - ограничение
пропускной способности порта для входящего
трафика
џFlowControl - функция контроля потока
џSAFilter - функция фильтрации по MAC - адресам
џScheduling - планирование выхода фреймов
џDyingGasp - отправка сообщения на syslog-
сервер при отключении питания или
перезагрузке
TopGATE-1E1-1FG
Техническое описание
Оптические мультиплексоры ToPGATE
Комплексные решения для построения сетей
www.eltex-co.ru
3
- Компактные размеры и возможность установки в
19" стойку
- Невысокая стоимость оборудования и его
эксплуатации
- Передача двух структурированных или
неструктурированных потоков Е1 через сеть
передачи данных без потери качества связи
- Уникальные алгоритмы восстановления частоты,
обеспечивающие стабильную работу на реальных
сетях
- Единый интерфейс с другими устройствами серии
TopGATE для комбинации 100Мб-, 1Гб- и 10Гб-ых
сетей на основе медной, оптической и
беспроводных технологий
- Возможность локального (через
последовательный порт Mini USB) и удаленного
управления и диагностики
- Поддержка SNMP, Web, Telnet, SSH, RADIUS,
TACACS+
- Возможность мониторинга устройств средствами
системы управления Eltex-EMS
Функциональные возможности
TopGATE-2E1-1F
Интерфейсы E1
џКоличество: 2 в форм-факторе RJ-45
џСтандарты: G.703, G.704, G.706, G.823
џИнтерфейс: cимметричный 120 Ом, HDB3/AMI
џСинхронизация: внутренняя, от входящего потока
Е1
џДальность передачи: 500м
TDM over Packet Network (Ethernet/IP)
џTDMoP, SAToP, CESoPSN
џЗадержка передачи: 1 - 2000 мс
џРезервирование 1+1 (с избыточностью)
Интерфейсы Ethernet
џКоличество: 1 RJ-45
џТип 10/100 Auto MDI/MDI-X RJ-45
џДальность передачи: 160м
џПоддержка стандартов IEEE 802.3, 802.3u, 10 Base-T,
100Base-T, 1000Base-TX
VLAN
џ802.1Q VLAN (TDMoP VLAN,MGMT VLAN)
Параметры и возможности
џМаксимальный размер фрейма: 1522
џИспользование DSCP в QoS
џПоддержка NAT при передаче Е1 потоков
Методы управления
џTelnet CLI, menu
џSSH
џWeb-интерфейс
џSNMP v1, v2c, v3
џАутентификация RADIUS, TACACS+
Размеры
џГабариты (ШxВxГ, мм):82х26х85,5 установка в 19”
стойку
џВес не более 0,25 кг
Электропитание
џ220В переменного тока, 12В постоянного тока (в
комплекте преобразователь ~220В в 12В)
џПотребляемая мощность не более 5Вт
TopGATE-2E1-1F
Техническое описание
Оптические мультиплексоры ToPGATE
Комплексные решения для построения сетей
www.eltex-co.ru
4
- Поддержка модулей CSFP (Compact Small Form-factor
Pluggable). Через один модуль CSFP можно подклю-
чить две ВОЛС
- Возможность посмотреть IDProm и DDM (Digital
Diagnostics Monitoring) SFP/CSFP модулей
- DyingGasp - отправка сообщения на syslog-сервер
при отключении питания
- Передача четырех структурированных или неструк-
турированных потоков Е1 через сеть передачи
данных
- Алгоритмы восстановления частоты, обеспечиваю-
щие стабильную работу на реальных сетях
- Единый интерфейс с другими устройствами серии
ToPGATE для комбинации 100Мб, 1Гб и 10Гб сетей на
основе медной, оптической и беспроводных техно-
логий
- Локальное зеркалирование трафика
- MVR (Multicast VLAN Registration) - регистрация
мультикастовых VLAN'ов, которая позволяет переда-
вать мультикастовый поток в одном VLAN'е,
в то время как конечные пользователи смогут
получать его, находясь в различных VLAN'ах
Функциональные возможности
TopGATE-4E1-2FG
Интерфейсы E1
џКоличество: 4 в форм-факторе RJ-45
џСтандарты: G.703, G.704, G.706, G.823
џИнтерфейс: симметричный 120 Ом, HDB3/AMI
џСинхронизация: внутренняя, от входящего потока Е1
џДальность передачи: 500 м
TDM over Packet Network (Ethernet/IP)
џTDMoP, SAToP, CESoPSN
џЗадержка передачи: 1 - 2000 мс
џРезервирование 1+1 (с избыточностью)
Интерфейсы Ethernet
џКоличество: 4
џ2 интерфейса Gigabit Ethernet, 2 интерфейса SFP/CSFP
1Gb
џСтандарты медных интерфейсов: IEEE 802.3i 10Base-T,
IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE
802.3x Flow Control
џСтандарты оптических интерфейсов: IEEE 802.3u
100Base-FX, IEEE 802.3z 1000Base-X, IEEE 802.3x Flow
Control
Управление
џЛокальное управление: разъем Mini USB
џУправление через IP-сеть: Telnet CLI, menu, SSH, Web-
интерфейс, SNMP v1, v2c, v3
џАутентификация RADIUS, TACACS+
Размеры
џГабариты (ШxВxГ, мм): 215х28, 5х105 установка в 19”
стойку
џВес не более 0,8 кг
Электропитание
џ220В переменного тока и -48В постоянного тока
џПотребляемая мощность не более 6 Вт
Возможности
џРазмер таблицы MAC-адресов: 1024 записи
џПроизводительность встроенного коммутатора:
до 6 Gbps, 9 Mpps;
џМаксимальный размер фрейма: 1632 байта
џЧетыре очереди приоритетов 802.1p;
џQoS на основе: порта коммутатора, VLAN, DSCP, MAC-
адреса источника/приемника;
џVLAN: стандарт IEEE 802.1Q; Q-in-Q - двойное
тегирование;
џIGMP Snooping;
џРезервирование: STP (IEEE 802.1.d), RSTP (IEEE
802.1.w), Root guard - функция защиты корня
џЛокальное зеркалирование трафика
џПоддержка NAT при передаче Е1 потоков
џMVR (Multicast VLAN Registration)
џFlowControl - функция контроля потока
џSAFilter - функция фильтрации по MAC-адресам
џScheduling - планирование выхода фреймов
џDyingGasp - отправка сообщения на syslog-сервер при
отключении питания или перезагрузке
TopGATE-4E1-2FG
Техническое описание
Оптические мультиплексоры ToPGATE
Комплексные решения для построения сетей
www.eltex-co.ru
5
- Поддержка протоколов RSTP для построения
сложных сетевых топологий с резервированием,
таких как «кольцо с отводкой», «дерево»
- Поддержка SNMP, Web, Telnet, SSH, RADIUS,
TACACS+
- Возможность локального и удаленного
управления и диагностики
- Возможность мониторинга устройств средствами
системы управления Eltex-EMS
- Поддержка модулей CSFP (Compact Small Form-factor
Pluggable). Через один модуль CSFP можно подклю-
чить две ВОЛС
- Возможность посмотреть IDProm и DDM (Digital
Diagnostics Monitoring) SFP/CSFP модулей
- DyingGasp - отправка сообщения на syslog-сервер при
отключении питания
- Передача восьми структурированных или неструкту-
рированных потоков Е1 через сеть передачи данных
без потери качества связи
- Алгоритмы восстановления частоты, обеспечиваю-
щие стабильную работу на реальных сетях
- Единый интерфейс с другими устройствами серии
для комбинации 100Мб, 1Гб и 10Гб сетей на основе
медной, оптической и беспроводных технологий
- Локальное зеркалирование трафика
- MVR (Multicast VLAN Registration) - регистрация
мультикастовых VLAN'ов, которая позволяет переда-
вать мультикастовый поток в одном VLAN'е, в то
время как конечные пользователи смогут получать
его, находясь в различных VLAN'ах
Функциональные возможности
TopGATE-8E1-2FG
Интерфейсы E1
џКоличество: 8 RJ-45
џСтандарты: G.703, G.704, G.706, G.823;
џИнтерфейс: симметричный 120 Ом, HDB3/AMI;
џСинхронизация: внутренняя, от входящего потока Е1
џДальность передачи: 500 м
TDM over Packet Network (Ethernet/IP)
џTDMoP, SAToP, CESoPSN
џЗадержка передачи: 1 - 2000 мс
џРезервирование 1+1 (с избыточностью)
Интерфейсы Ethernet
џКоличество: 4
џ2 интерфейса Gigabit Ethernet, интерфейс SFP/CSFP 1Gb,
интерфейс SFP 1Gb
џСтандарты медных интерфейсов: IEEE 802.3i 10Base-T,
IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE
802.3x Flow Control
џСтандарты оптических интерфейсов: IEEE 802.3u
100Base-FX, IEEE 802.3z 1000Base-X, IEEE 802.3x Flow
Control
Управление
џЛокальное управление: 1 разъем USB type B, 1 разъем
RJ-45
џУправление через IP-сеть: Telnet CLI, menu, SSH, Web-
интерйфейс, SNMP v1, v2c, v3
џУправление оборудованием, например АТС,
подключенным к порту AUX
џАутентификация RADIUS, TACACS+
Размеры
џГабариты (ШxВxГ, мм): 215х44х150 установка в 19”
стойку
џВес не более 1,2 кг
Электропитание
џ220В переменного тока и -48В постоянного тока
џПотребляемая мощность не более 15 Вт
Параметры и возможности
џРазмер таблицы MAC-адресов: 1024 записи
џКоммутация: на скорости линии
џМаксимальный размер фрейма: 1632 байт
џIGMP Snooping
џЗеркалирование портов
џПоддержка NAT при передаче Е1 потоков
џVLAN: стандарт IEEE 802.1Q; диапазон значений от 0
до 4095; Q-in-Q - двойное тегирование;
џMVR (Multicast VLAN Registration)
џЧетыре очереди приоритетов 802.1p
џQoS на основе: порта коммутатора, VLAN, DSCP, MAC-
адреса источника/приемника
џFlowControl - функция контроля потока
џSAFilter - функция фильтрации по MAC-адресам
џScheduling - планирование выхода фреймов
џDying Gasp - отправка сообщения на syslog-сервер
при отключении питания или перезагрузке
TopGATE-8E1-2FG
Техническое описание
Оптические мультиплексоры ToPGATE
Комплексные решения для построения сетей
www.eltex-co.ru
6
-Поддержка протоколов RSTP для построения
сложных сетевых топологий с резервированием,
таких как «кольцо с отводкой», «дерево»
-Поддержка SNMP, Web, Telnet
-Возможность локального и удаленного управления
и диагностики
-Возможность мониторинга устройств средствами
системы управления Eltex-EMS
TopGATE-16E1-2FG
TopGATE-16E1-2FG
Техническое описание
Оптические мультиплексоры ToPGATE
Комплексные решения для построения сетей
www.eltex-co.ru
7
Функциональные возможности
- Поддержка модулей CSFP (Compact Small Form-
factor Pluggable). Через один модуль CSFP можно
подключить две ВОЛС.
- Возможность посмотреть IDProm и DDM (Digital
Diagnostics Monitoring) SFP/CSFP модулей
- DyingGasp - отправка сообщения на syslog-сервер и
SNMP trap при отключении питания
- Передача 16-ти структурированных или
неструктурированных потоков Е1 через сеть
передачи данных без потери качества связи
- Алгоритмы восстановления частоты,
обеспечивающие стабильную работу на реальных
сетях
- Единый интерфейс с другими устройствами серии
для комбинации 100Мб, 1Гб и 10Гб сетей на основе
медной, оптической и беспроводных технологий
- Локальное зеркалирование трафика
- MVR (Multicast VLAN Registration) - регистрация
мультикастовых VLAN'ов, которая позволяет
передавать мультикастовый поток в одном VLAN'е,
в то время как конечные пользователи смогут
получать его, находясь в различных VLAN'ах
Интерфейсы E1
џКоличество: 16 RJ-45
џСтандарты: G.703, G.704, G.706, G.823
џИнтерфейс: симметричный 120 Ом, HDB3/AMI
џСинхронизация: внутренняя, от входящего потока E1
џДальность передачи: 500 м
Интерфейсы Ethernet
џКоличество: 4
џ2 интерфейса Gigabit Ethernet, интерфейс SFP/CSFP 1Gb,
интерфейс SFP 1Gb
џСтандарты медных интерфейсов: IEEE 802.3i 10Base-T, IEEE
802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3x
Flow Control
џСтандарты оптических интерфейсов: IEEE 802.3u 100Base-
FX, IEEE 802.3z 1000Base-X, IEEE 802.3x Flow Control
џTDM over Packet Network (Ethernet/IP)
џTDMoP, SAToP, CESoPSN
џЗадержка передачи: 1 - 2000 мс
џРезервирование 1+1 (с избыточностью)
Параметры и возможности
џРазмер таблицы MAC-адресов: 1024 записи
џКоммутация: на скорости линии
џМаксимальный размер фрейма: 1632 байт
џIGMP Snooping
џЗеркалирование портов
џПоддержка NAT при передаче Е1 потоков
џVLAN: стандарт IEEE 802.1Q; диапазон значений от 0
до 4095; Q-in-Q - двойное тегирование;
џMVR (Multicast VLAN Registration)
џЧетыре очереди приоритетов 802.1p
џQoS на основе: порта коммутатора, VLAN, DSCP,
MAC-адреса источника/приемника
џFlowControl - функция контроля потока
џSAFilter - функция фильтрации по MAC-адресам
џScheduling - планирование выхода фреймов
џDying Gasp - отправка сообщения на syslog-сервер
при отключении питания или перезагрузке
Управление
џЛокальное управление: 1 разъем USB type B, 1
разъем RS-232
џУправление через IP-сеть: Telnet CLI, menu, SSH,
Web-интерйфейс, SNMP v1, v2c, v3
џУправление оборудованием, например АТС,
подключенным к порту AUX
џАутентификация RADIUS, TACACS+
Размеры
џГабариты (ШxВxГ, мм): 430х44х150 установка в 19”
стойку;
џВес не более 2 кг;
Электропитание
џ220В переменного тока и -48В постоянного тока
џПотребляемая мощность не более 15 Вт
- Поддержка RSTP для построения сложных сетевых
топологий с резервированием, таких как «кольцо с
отводкой», «дерево»
- Поддержка SNMP, Web, Telnet, SSH, RADIUS,
TACACS+
- Возможность локального и удаленного управления
и диагностики
- Возможность мониторинга устройств средствами
системы управления Eltex-EMS
Функциональные возможности
TopGATE-24E1-2FG
ToPGATE-24E1-2FG
www.eltex-co.ru
8
Техническое описание
Оптические мультиплексоры ToPGATE
Комплексные решения для построения сетей
- Поддержка модулей CSFP (Compact Small Form-
factor Pluggable). Через один модуль CSFP можно
подключить две ВОЛС.
- Возможность посмотреть IDProm и DDM (Digital
Diagnostics Monitoring) SFP/CSFP модулей
- DyingGasp - отправка сообщения на syslog-сервер и
SNMP trap при отключении питания
- Передача 24-x структурированных или
неструктурированных потоков Е1 через сеть
передачи данных без потери качества связи
- Алгоритмы восстановления частоты,
обеспечивающие стабильную работу на реальных
сетях
- Единый интерфейс с другими устройствами серии
для комбинации 100Мб, 1Гб и 10Гб сетей на основе
медной, оптической и беспроводных технологий
- Локальное зеркалирование трафика
- MVR (Multicast VLAN Registration) - регистрация
мультикастовых VLAN'ов, которая позволяет
передавать мультикастовый поток в одном VLAN'е,
в то время как конечные пользователи смогут
получать его, находясь в различных VLAN'ах
џМаксимальный размер фрейма: 1632 байт
џIGMP Snooping
џЗеркалирование портов
џПоддержка NAT при передаче Е1 потоков
Интерфейсы E1
џКоличество: 24 RJ-45
џСтандарты: G.703, G.704, G.706, G.823
џИнтерфейс: симметричный 120 Ом, HDB3/AMI
џСинхронизация: внутренняя, от входящего потока E1
џДальность передачи: 500 м
Интерфейсы Ethernet
џКоличество: 4
џ2 интерфейса Gigabit Ethernet, интерфейс SFP/CSFP 1Gb,
интерфейс SFP 1Gb
џСтандарты медных интерфейсов: IEEE 802.3i 10Base-T, IEEE
802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3x
Flow Control
џСтандарты оптических интерфейсов: IEEE 802.3u 100Base-
FX, IEEE 802.3z 1000Base-X, IEEE 802.3x Flow Control
џTDM over Packet Network (Ethernet/IP)
џTDMoP, SAToP, CESoPSN
џЗадержка передачи: 1 - 2000 мс
џРезервирование 1+1 (с избыточностью)
Параметры и возможности
џРазмер таблицы MAC-адресов: 1024 записи
џКоммутация: на скорости линии
џVLAN: стандарт IEEE 802.1Q; диапазон значений от 0
до 4095; Q-in-Q - двойное тегирование;
џMVR (Multicast VLAN Registration)
џЧетыре очереди приоритетов 802.1p
џQoS на основе: порта коммутатора, VLAN, DSCP,
MAC-адреса источника/приемника
џFlowControl - функция контроля потока
џSAFilter - функция фильтрации по MAC-адресам
џScheduling - планирование выхода фреймов
џDying Gasp - отправка сообщения на syslog-сервер
при отключении питания или перезагрузке
Управление
џЛокальное управление: 1 разъем USB type B, 1
разъем RS-232
џУправление через IP-сеть: Telnet CLI, menu, SSH,
Web-интерйфейс, SNMP v1, v2c, v3
џУправление оборудованием, например АТС,
подключенным к порту AUX
џАутентификация RADIUS, TACACS+
Размеры
џГабариты (ШxВxГ, мм): 430х44х150 установка в 19”
стойку;
џВес не более 2 кг;
Электропитание
џ220В переменного тока и -48В постоянного тока
џПотребляемая мощность не более 15 Вт
- Поддержка RSTP для построения сложных сетевых
топологий с резервированием, таких как «кольцо с
отводкой», «дерево»
- Поддержка SNMP, Web, Telnet, SSH, RADIUS,
TACACS+
- Возможность локального и удаленного управления
и диагностики
- Возможность мониторинга устройств средствами
системы управления Eltex-EMS
- Возможность передачи до 126 E1 потоков по протоколу
TDMoP обеспечивающему прозрачное соединение
любого Е1 оборудования без снижения качества связи,
соединяя любые Е1 порты мультиплексоров TopGATE в
сети Ethernet/IP
- Встроенный полнофункциональный коммутатор
второго уровня, поддерживающий все необходимые
стандарты для построения современный сетей: приори-
тизация трафика c 4 очередями приоритетов, VLAN
- Построение смешанных по пропускной способности и
технологиям решений, комбинируя 100Мб, 1Гб и 10Гб
участки сети в различных сочетаниях на основе медной
оптической и беспроводных технологий. Возможности
дальнейшего наращивания пропускной способности,
как на уровне Ethernet, так и количества Е1 потоков
Мультиплексор TopGATE-2STM1-2FG предназначен для
демультиплексирования структурированных или неструк-
турированных Е1 потоков (G.703, G.704) из SDH потока
STM-1 и передачи их через пакетную сеть передачи
данных Ethernet используя технологию TDMoP.
Наличие встроенного полнофункционального управляе-
мого коммутатора Gigabit Ethernet уровня 2+ и двух
оптоволоконных интерфейсов (до 80 км по одному
волокну) дает возможность строить небольшие транспор-
тные сети без использования стороннего оборудования.
Функциональные возможности
TopGATE-2STM1-2FG
Интерфейсы STM1
џКоличество: 2 в форм-факторе SFP
џСтандарты G.707
џСинхронизация: внутренняя, от входящего потока Е1
џЗадержка передачи: от 2,5 мс до 512 мс
Интерфейсы Ethernet
џКоличество: 4
џ2 Gigabit Ethernet - в форм-факторе RJ-45
џ2 Gigabit Ethernet - в форм-факторе SFP
џСтандарты медных интерфейсов: IEEE 802.3i 10Base-T, IEEE
802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3x Flow
Control
џСтандарты оптических интерфейсов: IEEE 802.3u 100Base-FX,
IEEE 802.3z 1000Base-X, IEEE 802.3x Flow Control
Параметры и возможности
џПроизводительность: 3.9 Gbps, 5.95 Mpps
џРазмер таблицы MAC-адресов: 1024 записи
џМаксимальный размер фрейма: 1632 байта
џIGMP Snooping
џРезервирование: STP (802.1.d), RSTP (802.1w), Root guard -
функция защиты корня
џЗеркалирование портов
џDHCP
џФункция Static Mac
џЧетыре очереди приоритетов 802.1p
џCoS на основе: порта коммутатора, VLAN, DSCP, TOS, MAC-
адреса источника/приемника
џУправление полосой пропускания: шаг 64кб
џVLAN: стандарт IEEE 802.1Q; диапазон значений от 0 до
4095; Q-in-Q - двойное тегирование;
џMVR (Multicast VLAN Registration)
Управление
џЛокальное управление: 1 разъем USB, 1 разъем RS-232
џУправление через IP-сеть: Telnet CLI, menu, Web-интерфейс,
SNMP v1, v2
џSoft update NMS
џУправление оборудованием, например АТС, подключен-
ным к порту AUX
Размеры
џГабариты (ШxВxГ, мм): 430х44х150 установка в 19” стойку,
высота 1U, крепление на стену
џВес не более 2 кг
Электропитание
џ220В переменного тока и -48В постоянного тока. Возможно
двойное питание.
џПотребляемая мощность не более 10 Вт.
TopGATE-2STM1-2FG
Техническое описание
Оптические мультиплексоры ToPGATE
Комплексные решения для построения сетей
www.eltex-co.ru
9
- Два интерфейса 1000Base-X для подключения к
оптическим магистралям и поддержка протоколов
RSTP (802.1w) для эффективной и надежной работы
в современных распределенных Ethernet-сетях
сложных сетевых топологий с резервированием,
таких как «кольцо с отводкой», «дерево»
- Возможность локального (через последовательный
порт USB) и удаленного управления и диагностики
Поддержка SNMP, Web, Telnet, локальная управляю-
щая консоль, зеркалирование портов, возможность
сохранения и модификации текстовых конфигураций
Схема применения оптических мультиплексоров TopGate
Наименование Описание Изображение
Информация для заказа
ToPGATE-SFP
ToPGATE-1E1-1FG
металлический корпус 82х26х85, 1 интерфейс Е1, 1 интерфейс Gigabit
Ethernet, 1 интерфейс Gigabit Ethernet SFP*, питание адаптер ~220В
ToPGATE-2E1-1F
металлический корпус 82х26х85, 2 интерфейса Е1, 1 интерфейс Fast Ethernet,
питание адаптер ~220В
металлический корпус формата SFP, 1 интерфейс Е1, питание от коммутатора
ToPGATE-4E1-2FG
металлический корпус 10", 4 интерфейса Е1, 2 интерфейса Gigabit Ethernet, 2
интерфейса SFP/CSFP* 1Gb, питание ~220В и -48В
ToPGATE-8E1-2FG
металлический корпус 10", 8 интерфейсов Е1,2 интерфейса Gigabit Ethernet,
интерфейс SFP/CSFP* 1Gb, интерфейс SFP 1Gb, питание ~220В и -48В
ToPGATE-16E1-2FG
металлический корпус 19", 16 интерфейсов Е1, 2 интерфейса Gigabit Ethernet,
интерфейс SFP/CSFP* 1Gb, интерфейс SFP 1Gb, питание ~220В и -48В
ToPGATE-24E1-2FG
металлический корпус 19", 24 интерфейса Е1, 2 интерфейса Gigabit Ethernet,
интерфейс SFP/CSFP* 1Gb, интерфейс SFP 1Gb, питание ~220В и -48В
ToPGATE-2STM1-2FG
металлический корпус 19", 2 интерфейса STM-1, 2 Gigabit Ethernet - в форм-
факторе RJ-45, 2 Gigabit Ethernet - в форм-факторе SFP*, два сменных
источника питания каждый из них -48В и ~220В
TopGate TopGate
Сделать заказ
Предприятие “ЭЛТЕКС” - ведущий российский разработчик и
производитель коммуникационного оборудования с 25-летней
историей. Комплексность решений и возможность их бесшовной
интеграции в инфраструктуру Заказчика - приоритетное направление
развития компании.
+7 (383) 274 10 01
+7 (383) 274 48 48
eltex@eltex-co.ru www.eltex-co.ru
www.eltex-co.ru
10
О компании Eltex
Техническое описание
Оптические мультиплексоры ToPGATE
Комплексные решения для построения сетей
* модули SFP/CSFP в комплект не входят
