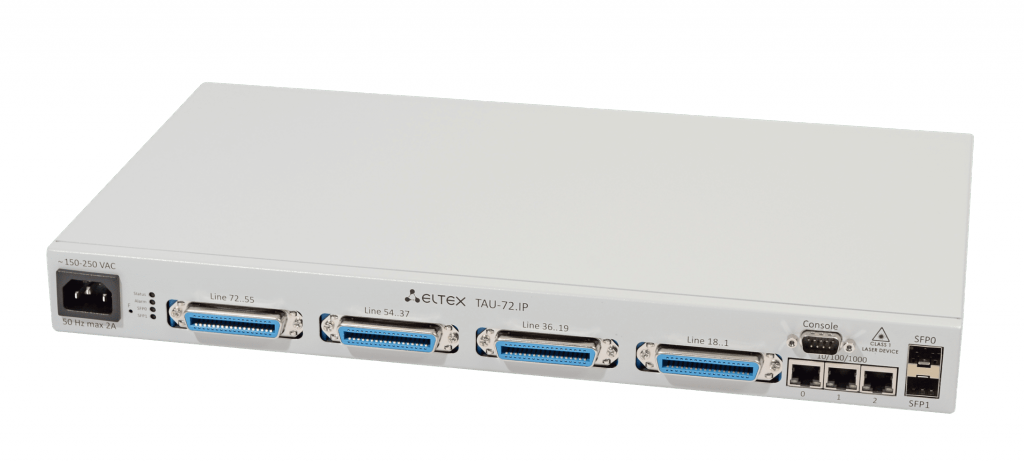

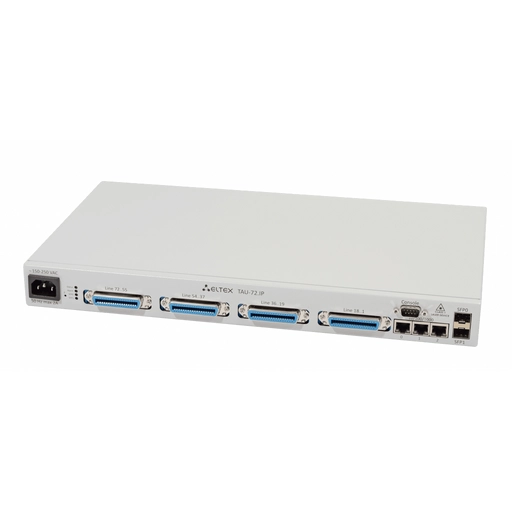

Eltex TAU-72.IP-AC-S

Eltex TAU-72.IP-AC-S
Мосин Михаил
Акименко Евгений (Новосибирск)
Алексеев Никита (Москва)
Бадер Дарья (Новосибирск)
Бекетов Максим (Новосибирск)
Браун Захар (Новосибирск)
Бринева Анна (Москва)
Бубенов Максим (Новосибирск)
Буйнич Алексей (Новосибирск)
Бурдюгова Татьяна (Москва)
Бурмистров Игорь (Москва)
Васильева Татьяна (Москва)
Дашкина Ксения (Новосибирск)
Дудоров Дмитрий (Москва)
Жигульская Екатерина (Москва)
Ильиных Никита (Новосибирск)
Камышников Григорий (Новосибирск)
Каночкин Виталий (Москва)
Кириллова Маргарита (Новосибирск)
Клюй Вячеслав (Москва)
Козлов Дмитрий (Новосибирск)
Кузьмин Максим (Москва)
Ларин Алексей (Москва)
Ломоносова Екатерина (Новосибирск)
Лысенко Алексей (Москва)
Макаревич Евгений (Новосибирск)
Монтоев Анатолий (Новосибирск)
Мосин Михаил (Новосибирск)
Муртазин Камиль (Казань)
Наполов Илья (Москва)
Передерин Сергей (Новосибирск)
Поддубный Владислав (Москва)
Пучков Александр (Москва)
Пчелинская Светлана (Москва)
Рекун Антон (Москва)
Репьюк Алексей (Новосибирск )
Самойлов Иван (Новосибирск)
Сидоренко Никита (Новосибирск)
Степанов Артем (Москва)
Сутоцких Илья (Москва)
Сытый Александр (Москва)
Трифонов Артем (Новосибирск)
Ударцев Евгений (Новосибирск)
Фадин Дмитрий (Москва)
Файзрахманов Марат (Москва)
Чердынцев Артём (Москва)
Шатуха Егор (Москва)
Шаяхметов Илья (Новосибирск)
Щербаков Максим (Москва)
+7 (961) 221 46 55
Документация
Предыдущие версии
Описание
Предыдущие версии
Программное обеспечение
Сертификаты
Предыдущие версии
Чертежи и 3D-модели
Душевная тех. поддержка

Краткое техническое описание (Datasheet)

– Функциональность офисной АТС
– Высокое качество звука
– Защита портов по току и напряжению
– Возможность измерения физических параметров
абонентской линии
– Максимальная дальность линии — 6 км
Многопортовые абонентские VoIP-шлюзы серии TAU
предназначены для передачи голосовой и факсимильной
информации через IP-сети. Шлюзы обеспечивают абонен-
тов качественной телефонной связью с поддержкой
режима работы изолированной офисной АТС и с основ-
ным набором ДВО.
Высокое качество звука
Высокопроизводительная аппаратная платформа, под-
держка всех основных аудиокодеков, применяемых в
VoIP-сетях (G.711, G.723.1, G.726, G.729), функций эхо-
компенсации, детектора тишины, генератора комфортно-
го шума, приема и генерации сигналов DTMF, а также
механизмов приоритизации трафика (QoS) обеспечивают
высокое качество голосовой информации.
Резервирование
При отсутствии связи с основным SIP-сервером произво-
дится автоматическое переключение на резервный SIP-
сервер с контролем работоспособности основного. При
потере связи с обоими SIP-серверами сохраняется
возможность локальной коммутации между абонента-
ми шлюза.
Удобство эксплуатации
VoIP-шлюзы серии TAU оснащены интуитивно понятным
мультиязычным интерфейсом управления. Поддержка
средств группового автоматизированного управления на
базе протоколов TR-069 и DHCP (DHCP-autoprovisioning)
обеспечивает простоту использования неограниченного
количества шлюзов TAU на сети оператора.
Система управления Eltex.EMS
ЭЛТЕКС предлагает единую систему мониторинга и управле-
ния Eltex.EMS для массовой эксплуатации шлюзов на сети.
Система обеспечивает централизованное управление
группой шлюзов с возможностью мониторинга портов через
единый web-интерфейс.
Техническое описание
Абонентские VoIP-шлюзы серии TAU
www.eltex-co.ru
1
TAU-72.IP
TAU-36.IP
TAU-32M.IP
TAU-24.IP
TAU-16.IP
Комплексные решения для построения сетей
www.eltex-co.ru
2
Функциональные возможности
Техническое описание
Абонентские VoIP-шлюзы серии TAU
Комплексные решения для построения сетей
Протоколы VoIP
– SIP
– SIP-T
– H.323
Голосовые кодеки
– G.729 (A, B)
– G.711 (a-law, µ-law)
– G.723.1 (6,3/5,3 Кбит/с)
– G.726 (32 Кбит/с)
Поддержка факсов
– T.38 UDP Real-Time Fax
– G.711 (a-law, µ-law) pass-through
Голосовые стандарты
– VAD (детектор активности речи)
– CNG (генерация комфортного шума)
– AEC (эхокомпенсация, рекомендация G.168)
– AGC (автоматическая регулировка усиления)
– PLC (маскировка потери пакетов)
Функциональные особенности
– Аутентификация на SIP-сервере с общим логином и
паролем для всех абонентов
– Аутентификация на SIP-сервере с индивидуальным
логином и паролем для каждого абонента
– Поддержка резервных SIP-серверов
– Поддержка Outbound SIP-серверов из DHCP опции
120
– Прямая маршрутизация к незарегистрированным
на SIP-сервере устройствам
– Внутренняя коммутация соединений при потере
связи с SIP-сервером
– Самостоятельная обработка услуг ДВО (режим
распределенной мини-АТС)
– Регулярные выражения в Dialplan
– Модификация номеров вызываемого и
вызывающего абонентов
– Звонок особого типа
– Пользовательские тональные сигналы
– Разъединение без выдачи сигнала “Занято”
– Ограничение количества одновременных
соединений
– CPC (Calling Party Control): сигнал отбоя соединения
посредством разрыва шлейфа
– Поддержка таксофонов
– Поддержка работы за NAT (STUN, PublicIP)
– Генерация сигнала неположенной трубки
– Управление ДВО с телефонного аппарата
– Применение настроек без перезагрузки
– Формирование DHCP опции 82, подопций Agent
client circuit ID, Agent remote ID
Качество обслуживания (QoS)
– 4 очереди приоритета
– Распределение пакетов по очередям на основании
приоритета 802.1p и/или DSCP
– Назначение DSCP и приоритетов 802.1р для пакетов
SIP и RTP
Дополнительные виды обслуживания
– Определение номера Caller ID (CLIP)
– Выдача имени звонившего и времени звонка в
режиме FSK
– Запрет выдачи Caller ID (CLIR)
– Выдача информации о подключенном абоненте в RPID
– Передача вызова (Call Transfer)
– Перехват вызова (Call Pickup)
– 3-сторонняя конференция (3-Way Conference)
– Горячая/теплая линия (Hotline/Warmline)
– Ожидание вызова (Call Waiting)
– Переадресация вызовов (CFU, CFB, CFNR, CFOOS)
– Группы вызова (Call Group)
– Удержание вызова (Call Hold)
– Фоновая музыка при удержании (MOH)
– Уведомление о голосовом сообщении (MWI)
– Не беспокоить (DND)
– IMS (3GPP TS 24.623) для управления услугами Call Hold,
Call Waiting, 3-Way Conference, Hotline, Call Transfer
Сетевые функции
– Поддержка 802.1Q
– Возможность использования разных VLAN для
сигнализации, RTP и управления
– Поддержка SNTP
– Локальный и внешний DNS
– Поддержка STP
– Поддержка LLDP
– Резервирование dual homing
– Поддержка IPSec
– Межсетевой экран
Типы подключений
– Статический IP-адрес
– DHCP-клиент
– PPPoE-клиент
– РРТР-клиент
Удаленный мониторинг
– HTTP/HTTPS
– SNMP
– TR-069
Текущая версия ПО 2.23.8.
www.eltex-co.ru
3
Техническое описание
Абонентские VoIP-шлюзы серии TAU
Комплексные решения для построения сетей
Конфигурирование
– HTTP/HTTPS, FTP/FTPS, TFTP
– Автообновление ПО и конфигурации (DHCP опции
43, 66 и 67)
– Интерфейс командной строки CLI через Telnet, SSH,
консольный порт RS-232
– Конфигурирование параметров по SNMP (система
управления Eltex.EMS)
– Русифицированный web-интерфейс
– Конфигурирование параметров по TR-069
Диагностика
– Syslog
– Тестирование физических параметров абонентских
линий
– Определение наличия телефонного аппарата на
линии
Статистика
– Подробная статистика по портам
– История вызовов
Безопасность
– Проверка имени пользователя и пароля
– Разграничение прав доступа:
администратор/пользователь
– Шифрование конфигурационного файла
– RADIUS-аутентификация доступа к web, CLI (режимы
Строго/Не строго)¹
– TACACS-аутентификация доступа к web, CLI (режимы
Строго/Не строго)¹
– Доступ к web только по HTTPS
Функциональные возможности (продолжение)
TAU-16.IP
TAU-24.IP
TAU-32M.IP
TAU-36.IP
TAU-72.IP
Интерфейсы
Порты FXS
16
24
до 32
36
72
Порты FXO
–
–
до 32
–
–
Тип разъема портов FXS/FXO
TELCO-50
TELCO-50
CENTRONICS-36
CENTRONICS-36
CENTRONICS-36
Порты Ethernet 10/100/1000BASE-T (RJ-45)
2
2
3
3
3
Порты Ethernet 1000BASE-X (SFP)
1
1
2
2
2
Консольный порт RS-232
1
Тип разъема консольного порта RS-232
RJ-45
RJ-45
DB-9
DB-9
DB-9
VoIP
Протоколы VoIP
SIP, SIP-T, H.323
Передача факсов
T.38, G.711 pass through
Типы подключения WAN
Static, DCHP, PPPoE/PPTP
Физические характеристики и условия окружающей среды
Питание
220 В AC или 48/60 В DC
Потребляемая мощность при 0,2 Эрл
≤ 30 Вт
≤ 30 Вт
≤ 40 Вт
≤ 45 Вт
≤ 55 Вт
Потребляемая мощность при 1 Эрл
≤ 35 Вт
≤ 35 Вт
≤ 50 Вт
≤ 85 Вт
≤ 135 Вт
Габариты (Ш × В × Г)
430×45×134 мм
430×45×134 мм
430×45×191 мм
420×45×240 мм
420×45×240 мм
Рабочая температура
от 0 до +40 °С
Масса
3 кг
3 кг
3,2 кг
3,2 кг
3,2 кг
Исполнение
19" конструктив, типоразмер 1U
Рабочая влажность
до 80 %
Технические характеристики
Текущая версия ПО 2.23.8.
¹ Строго: доступ к устройству предоставляется только при наличии связи с RADIUS или TACACS сервером.
Не строго: при невозможности использовать RADIUS или TACACS сервер авторизация происходит через локальные учетные записи.
Техническое описание
Абонентские VoIP-шлюзы серии TAU
www.eltex-co.ru
4
Режим распределенной мини-АТС
При разрыве связи между шлюзом и вышестоящей IP PBX полностью сохраняется возможность локальной коммутации
для абонентов данного шлюза.
Сеть
передачи
данных
SoftSwitch
TAU-72.IP TAU-36.IP
...
Телефонные аппараты
TAU-24.IP TAU-16.IP
Абоненты
SIP
SIP SIP SIP
SIP
Схема использования TAU-32M.IP
Модульная конструкция устройства TAU-32M.IP обеспечивает возможность постепенного увеличения количества
требуемых интерфейсов (FXS/FXO).
SoftSwitch
АТС
TAU-32M.IP
...
...
...
Телефонные аппараты
124
SIP, H.323
FXO
FXS
АК 1
1
88
Схема применения
Комплексные решения для построения сетей
Техническое описание
www.eltex-co.ru
5
Описание
TAU-16.IP
VoIP-шлюз TAU-16.IP: 16×FXS, 2×RJ-45-10/100/1000, SIP/H.323, 1U, AC 220 В
TAU-24.IP
VoIP-шлюз TAU-24.IP: 24×FXS, 2×RJ-45-10/100/1000, SIP/H.323, 1U, AC 220 В
VoIP-шлюз TAU-24.IP: 24×FXS, 2×RJ-45-10/100/1000, SIP/H.323, 1U, DC 48/60 В
TAU-36.IP
VoIP-шлюз TAU-36.IP: 36×FXS, 3×RJ-45-10/100/1000, 2 слота для SFP, SIP/H.323, 1U, DC 48/60 В
VoIP-шлюз TAU-36.IP: 36×FXS, 3×RJ-45-10/100/1000, 2 слота для SFP, SIP/H.323, 1U, AC 220 В
TAU-72.IP
VoIP-шлюз TAU-72.IP: 72×FXS, 3×RJ-45-10/100/1000, 2 слота для SFP, SIP/H.323, 1U, DC 48/60 В
VoIP-шлюз TAU-72.IP: 72×FXS, 3×RJ-45-10/100/1000, 2 слота для SFP, SIP/H.323, 1U, AC 220 В
TAU-32M.IP
Шасси абонентского VoIP-шлюза TAU-32M.IP: 4 слота для субмодулей TAU32M-M8S или TAU32M-M8O, 3×RJ-45
(LAN), 2 шасси под SFP, 1 слот для блока питания PM160-220/12 или PM75-48/12, 1U, SIP
Cубмодуль абонентских комплектов TAU32M-M8S (устанавливается в шасси TAU-32M.IP):
8 аналоговых абонентских портов (FXS)
Cубмодуль абонентских линий АТС TAU32M-M8O (устанавливается в шасси TAU-32M.IP):
8 аналоговых портов (FXO)
Модуль питания PM160-220/12, 220 В AC, 160 Вт
Модуль питания PM100-48/12, 48/60 В DC, 100 Вт
Кабели
Кабель UTP-18-X: 18-парный кабель длиной X метров, оконеченный разъемами CENTRONICS-36 (X=4, 6, 12, 20, 30)
Кабель UTP-25-X: 25-парный кабель длиной X метров, оконеченный разъемами TELCO-50 (X=4, 6, 12, 20, 30)
Система управления
Опция EMS-TAU системы Eltex.EMS для управления и мониторинга сетевыми элементами ELTEX:
1 сетевой элемент TAU-72.IP/TAU-36.IP/TAU-32M.IP/TAU-24.IP/TAU-16.IP
Абонентские VoIP-шлюзы серии TAU
Комплексные решения для построения сетей
Сделать заказ
+7 (383) 274 10 01
+7 (383) 274 48 48
eltex@eltex-co.ru www.eltex-co.ru
О компании Eltex
Информация для заказа
Предприятие «ЭЛТЕКС» — ведущий российский разработчик и
производитель коммуникационного оборудования с 30-летней
историей. Комплексность решений и возможность их бесшовной
интеграции в инфраструктуру Заказчика — приоритетное направление
развития компании.
