Краткое техническое описание (Datasheet)
Техническое описание
Умное реле SW-RLY02
Комплексные решения для построения сетей
www.eltex-co.ru
1
–Беспроводное управление освещением
–2 управляемых канала
– Легкий монтаж для помещений со стандартной
электропроводкой

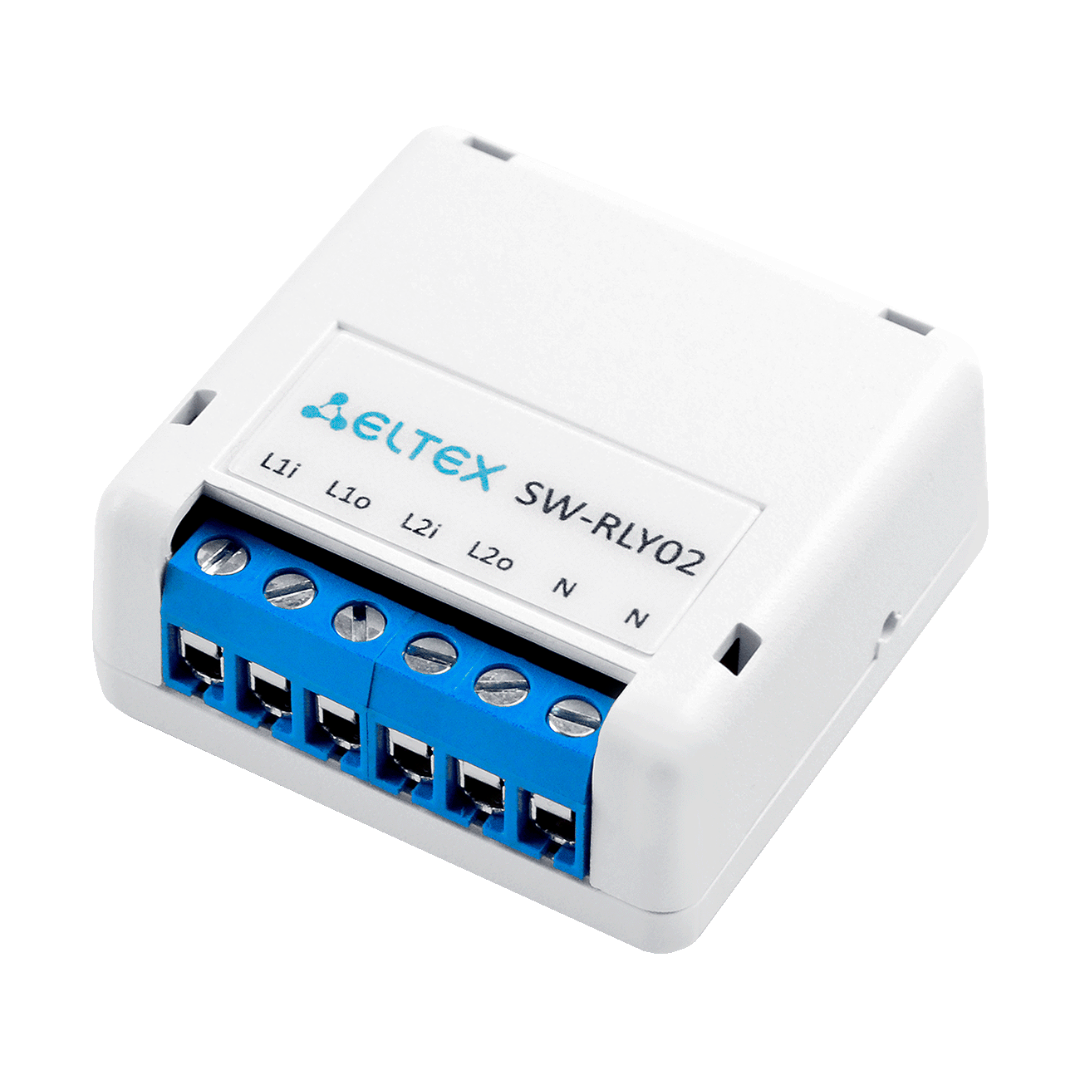

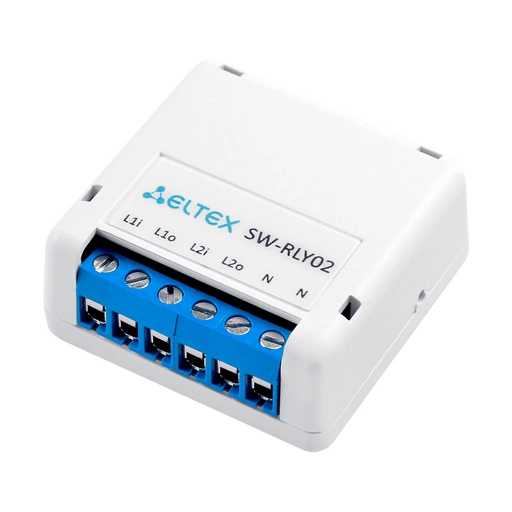

SW-RLY0 — 2 беспроводное Wi-Fi реле, предназначенное для управления осветительными приборами в электрической
сети переменного тока с напряжением 230 В. Устройство подключается к домашней Wi-Fi сети роутера и взаимодей-
ствует с приложением умного дома Eltex Home из любой точки мира.
Реле поддерживает работу как с лампами накаливания, так и со светодиодными источниками освещения.
Устройство выполнено в компактном пластиковом корпусе, что позволяет устанавливать его под потолком в распре-
делительные коробки или в пространство под электропроводку осветительных приборов.
Основные параметры
Беспроводная сеть
IEEE 802.11 b/g/n 2.4 ГГц
Входное напряжение
230 В
Тип подключения
c нулевой линией
Количество каналов
2
Максимальная нагрузка на один канал
800 Вт
Максимальная LED (светодиодная) нагрузка на один канал
100 Вт
Предельный ток на один канал
3,5 А (резистивная нагрузка)
Габариты (Ш × В × Г)
43,5 × 18 × 43,5 мм
Масса
0,034 кг
Степень защиты
IP30
Рабочая температура
от +5 до +45 °C
Технические характеристики
Умный дом Eltex
SW-RLY02 — часть экосистемы умного дома Eltex, основанной на облачной платформе Eltex SC (Eltex Smart Cloud).
Пользователь управляет умными устройствами и датчиками через хаб умного дома с помощью мобильного уст-
ройства на базе iOS или Android с установленным приложением Eltex Home. Его можно скачать в App Store и Google Play
или по QR-коду ниже.
SW-RLY02 относится к сервису «Управление» умного дома Eltex.
Техническое описание
Умное реле SW-RLY02
www.eltex-co.ru
2
Комплексные решения для построения сетей
В приложении Eltex Home есть возможность создавать цепочки условий для совместной работы умных устройств Wi-Fi
и датчиков Z-Wave. Например, с помощью датчика SW-RLY02 можно реализовать сценарии:
1. Отправка уведомления пользователю при включении и выключении умного реле
2. Включение/выключение света по расписанию
3. Включение/выключение света при срабатывании датчика движения
4. Включение/выключение света при срабатывании датчика открытия
Комплексные решения для построения сетей
Сценарии использования
Wi-Fi роутер
RG-35-Wac/RG-35-WZ/
RG-5440G-Wac/RG-5440G-WZ/
NTU-RG-5420G-Wac/NTU-RG-5420G-WZ/
NTU-RG-5440G-Wac/NTU-RG-5440G-WZ
Платформа
ELTEX SC
Схема применения
+
Реле SW-RLY02 Сервис
«Управление» Eltex Home
+
+
Датчик движения
SZ-PIR rev.C
+ ++
Хаб
Реле SW-RLY02 Источник
освещения Eltex Home
Мобильное
приложение
Eltex Home
Реле SW-RLY02
+ + ++
Хаб
Реле SW-RLY02 Источник
освещения Eltex Home
Датчик открытия
SZ-MCT rev.C
+
Реле SW-RLY02 Источник
освещения Eltex Home
+
Техническое описание
Умное реле SW-RLY02
www.eltex-co.ru
3
Сделать заказ
Предприятие «ЭЛТЕКС» — ведущий российский разработчик и произ-
водитель коммуникационного оборудования с 30-летней историей.
Комплексность решений и возможность их бесшовной интеграции в
инфраструктуру Заказчика — приоритетное направление развития
компании.
+7 (383) 274 10 01
+7 (383) 274 48 48
eltex@eltex-co.ru www.eltex-co.ru
О компании ELTEX
Комплексные решения для построения сетей
Информация для заказа
Сделать заказ О компании ELTEX
1
В разработке
Наименование
Описание
SW-RLY02
Умное реле Wi-Fi с нулевой линией, IEEE 802.11b/g/n 2.4 ГГц, 2 управляемых канала
Сопутствующие товары
RG-35-WZ
Wi-Fi роутер с хабом умного дома Eltex Home RG-35-WZ: 1 порт WAN 10/100BASE-T,
4 порта LAN 10/100BASE-T, 1 порт USB, Wi-Fi (802.11n, 2×2 – 300 Мбит/с – 2.4 ГГц + 802.11ac,
2×2 – 867 Мбит/c – 5 ГГц), Z-Wave модуль
RG-5440G-WZ
Wi-Fi роутер с хабом умного дома Eltex Home RG-5440G-WZ: 1 порт WAN 10/100/1000BASE-T,
4 порта LAN 10/100/1000BASE-T, 1 порт USB, Wi-Fi (802.11n, 2×2 – 300 Мбит/с – 2.4 ГГц +
802.11ac, 4×4 – 1733 Мбит/c – 5 ГГц), Z-Wave модуль
NTU-RG-5420G-WZ
Абонентский терминал c хабом умного дома Eltex Home NTU-RG-5420G-WZ, 1 порт PON,
4 порта LAN 10/100/1000BASE-T, 1 порт USB, Wi-Fi (802.11n, 2×2 – 300 Мбит/с – 2.4 ГГц +
802.11ac, 2×2 – 867 Мбит/c – 5 ГГц), Z-Wave модуль
NTU-RG-5440G-WZ
Абонентский терминал c хабом умного дома Eltex Home NTU-RG-5440G-WZ, 1 порт PON,
4 порта LAN 10/100/1000BASE-T, 1 порт USB, Wi-Fi (802.11n, 2×2 – 300 Мбит/c – 2.4 ГГц +
802.11ac, 4×4 – 1733 Мбит/c – 5 ГГц), Z-Wave модуль
SL-10
Локальный центр умного дома Eltex Home
SW-PLG01
Умная розетка Wi-Fi, IEEE 802.11b/g/n 2.4 ГГц
SW-RLY01
Умное реле Wi-Fi без нулевой линии, IEEE 802.11b/g/n 2.4 ГГц, 2 управляемых канала
SZ-AIR-HT01 rev.D
Датчик контроля температуры и влажности Z-Wave
SZ-MCT rev.B
Датчик открытия в корпусе СА Z-Wave FLiRS
SZ-MCT rev.C
Датчик открытия в корпусе Eltex Z-Wave FLiRS
SZ-PIR rev.B
Датчик движения в корпусе СА Z-Wave FLiRS
SZ-PIR rev.C
Датчик движения в корпусе Eltex Z-Wave FLiRS
1
SZ-SMK
Датчик дыма в корпусе Eltex Z-Wave
SZ-WLK
Датчик протечки в корпусе СА Z-Wave
SZ-WLK rev.B
Датчик протечки в корпусе Eltex Z-Wave
Eltex SC-1
Опция Eltex SC, пакет на 1 устройство, 1 год
Eltex SC-100
Опция Eltex SC, пакет на 100 устройств, 1 год
Eltex SC-500
Опция Eltex SC, пакет на 500 устройств, 1 год
Eltex SC-1000
Опция Eltex SC, пакет на 1000 устройств, 1 год
Eltex SC-1500
Опция Eltex SC, пакет на 1500 устройств, 1 год
