Краткое техническое описание (Datasheet)

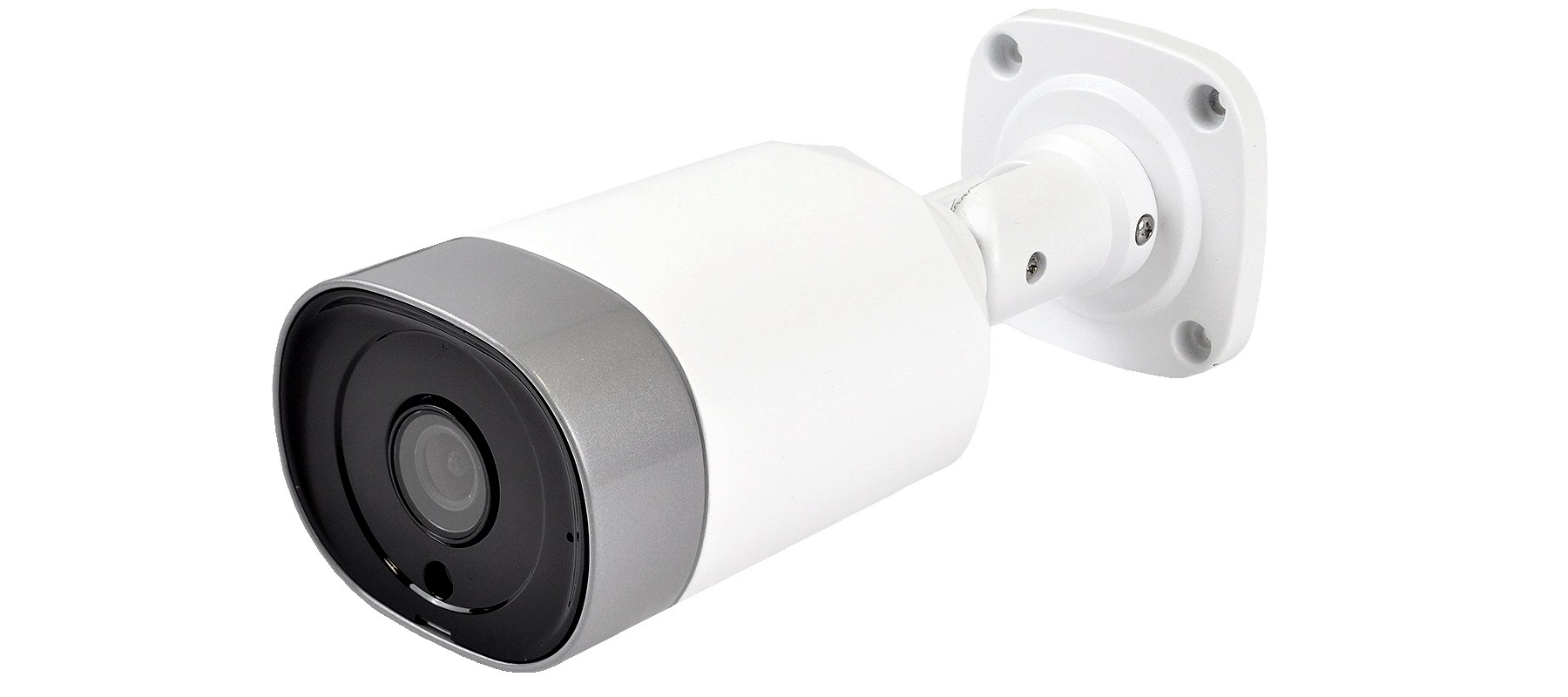

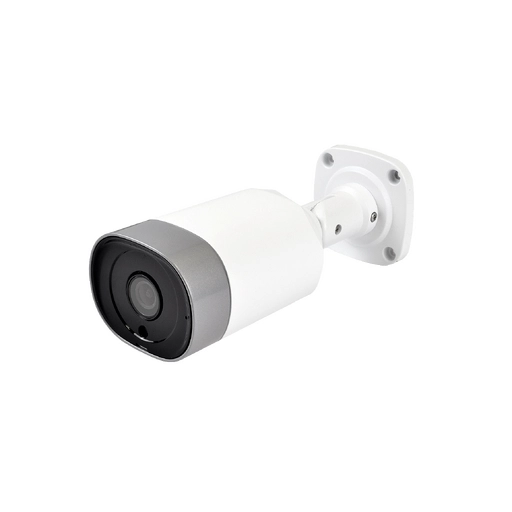

SV-BA101-E — это проводная IP-камера с цилиндрическим корпусом.
Управление устройствами
SV-BA101-E — часть экосистемы умного дома Eltex, основанной на облачной платформе ELIS (Eltex IoT System).
Пользователь управляет умными устройствами и датчиками через хаб умного дома с помощью мобильного
устройства на базе iOS или Android с установленным приложением Eltex Home. Его можно скачать в App Store
и Google Play или по QR-коду ниже.
www.eltex-co.ru
1
– Встроенный слот для microSD
– Встроенный микрофон
– Встроенный динамик
– Металлический корпус
– Поддержка PoE
– ИК-подсветка до 20 метров
Технические характеристики
Репитер беспроводного сигнала Wi-Fi RR-11
Комплексные решения для построения сетей
Техническое описание
Техническое описание
IP-камера SV-BA101-E
Интерфейсы
Интерфейс Ethernet
1 × 10/100BASE-T (RJ-45) с поддержкой PoE
Интерфейс для карты памяти
1 × MicroSD/SDHC/SDXC до 128 ГБ
Операционная система
Linux SDK
Матрица
Тип
CMOS, прогрессивная развертка
Физический размер
1/3”
Число пикселей
4M
Оптика и подсветка
Фокусное расстояние
2,8 мм
Диафрагма
F/2.0
Угол обзора по горизонтали
100°
Угол обзора по диагонали
116°
Угол наклона
от 0° до 90°
Угол поворота
от 0° до 360°
Инфракрасная подсветка
есть
Дальность подсветки
до 20 м
цветное
Максимальное разрешение
2560 × 1440
Частота кадров
20 кадр/с (2560 × 1440), 25 кадр/с (1920 × 1080, 1280 × 720)
Репитер беспроводного сигнала Wi-Fi RR-11
www.eltex-co.ru
2
Техническое описание
Техническое описание
Схема применения
Мобильное
приложение
Eltex Home
Wi-Fi роутер с хабом умного дома
RG-35-WZ/RG-5440G-WZ/
NTU-RG-5420G-WZ/NTU-RG-5440G-WZ
Платформа
ELTEX SC
Wi-Fi 2.4/5 ГГц
Технические характеристики (продолжение)
IP-камера
SV-BA101-E
Комплексные решения для построения сетей
Формат сжатия видео
H.264, H.265
Улучшение изображения
DWDR, ANTI-FLICKER
Соотношение сигнал/шум
не менее 50 дБ
Светочувствительность
цветное изображение: 0,05 лк, черно-белое изображение: 0 лк
с включенной инфракрасной подсветкой
Аудио
Встроенный микрофон
есть
Встроенный динамик
есть
Формат сжатия аудио
PCM, AAC, MP2
Расстояние записи речи
слоговая разборчивость до 5 м
Физические параметры
Питание
12 B DC, PoE 802.3af (Mode A)¹
Объем ОЗУ
128 МБ
Объем ПЗУ
32 МБ
Материал корпуса
металл
Тип конструкции
циллиндрическая
Установка камеры
в помещении и на улице
Габариты (Ш × В × Г)
70 × 67 × 186 мм
Масса
0,38 кг
Рабочая температура
от -40 до +60 °C
Рабочая влажность
не более 90 % (без образования конденсата)
Степень защиты
IP65
IP-камера SV-BA101-E
1 Не поддерживает PoE Mode B (питание по парам 4/5 и 7/8).
Репитер беспроводного сигнала Wi-Fi RR-11
www.eltex-co.ru
3
Техническое описание
Техническое описание
Комплексные решения для построения сетей
IP-камера SV-BA101-E
Сценарии использования
В приложении Eltex Home есть возможность создавать цепочки условий для совместной работы IP-камеры
и умных устройств Wi-Fi. Например, с помощью IP-камеры SV-BA101-E можно реализовать сценарии:
1. Автоматическая запись видео при срабатывании датчика открытия, отправка уведомлений пользователю
+
Датчик открытия
SZ-MCT rev.C/
C1/D/D1
Сервис
«Безопасность»
+ ++
Роутер с хабом
умного дома
IP-камера
SV-BA101-E
Eltex Home
2. Автоматическая запись видео при срабатывании датчика движения, отправка уведомлений пользователю
+
Датчик движения
SZ-PIR rev.C/rev.D
Сервис
«Безопасность»
+ ++
Роутер с хабом
умного дома
IP-камера
SV-BA101-E
Eltex Home
Аналитика
– Детектор движения
Функции и возможности
– Ночная съемка
1
– Видеоархив: на карту памяти, в сетевое хранилище
– Управление через веб-интерфейс
– Энергонезависимые часы (до 24 часов)
Схема применения с участием SL-10-WBZ
Мобильное
приложение
Eltex Home
Wi-Fi роутер с хабом умного дома
RG-35-WZ/RG-5440G-WZ/
NTU-RG-5420G-WZ/NTU-RG-5440G-WZ
Платформа
ELTEX SC
Wi-Fi 2.4/5 ГГц
IP-камера
SV-BA101-E
SL-10-WBZ
Радиоканал
Z-Wave
Радиоканал
Zigbee
Локальный центр управления умным домом
1 Поддержка функций в разработке.
Репитер беспроводного сигнала Wi-Fi RR-11
www.eltex-co.ru
4
Техническое описание
Техническое описание
Информация для заказа
Наименование
Описание
SV-BA101-E
IP-камера SV-BA101-E
Сопутствующие товары
SH-10-WZ
Хаб умного дома Eltex Home SH-10-WZ
RG-5440G-WZ
Wi-Fi роутер с хабом умного дома Eltex Home RG-5440G-WZ: 1 порт WAN 10/100/1000BASE-T,
4 порта LAN 10/100/1000BASE-T, 1 порт USB, Wi-Fi (802.11n, 2×2 – 300 Мбит/с – 2.4 ГГц + 802.11ac,
4×4 – 1733 Мбит/c – 5 ГГц), Z-Wave модуль
SL-10-WBZ
Локальный центр умного дома SL-10-WBZ
SW-PLG01
Умная розетка Wi-Fi, IEEE 802.11b/g/n 2.4 ГГц
SW-RLY01
Умное реле Wi-Fi без нулевой линии, IEEE 802.11b/g/n 2.4 ГГц, 2 управляемых канала
SW-RLY02
Умное реле Wi-Fi с нулевой линией, IEEE 802.11b/g/n 2.4 ГГц, 2 управляемых канала
SW-IRC01
ИК-пульт, IEEE 802.11b/g/n 2.4 ГГц
SZ-AIR-HT01 rev.D
Датчик контроля температуры и влажности Z-Wave
SZ-MCT rev.B
Датчик открытия SZ-MCT rev.B в корпусе СА Z-Wave FLiRS
SZ-MCT rev.C/D
Датчик открытия SZ-MCT rev.C/D в корпусе Eltex Z-Wave FLiRS
SZ-MCT rev.C1/D1
Датчик открытия SZ-MCT rev.C1/D1 в корпусе Eltex Z-Wave FLiRS без выносных герконов
SZ-PIR rev.B
Датчик движения SZ-PIR rev.B в корпусе СА Z-Wave FLiRS
SZ-PIR rev.C/D
Датчик движения SZ-PIR rev.C/D в корпусе Eltex Z-Wave FLiRS
SZ-SMK
Датчик дыма SZ-SMK в корпусе Eltex Z-Wave
SZ-WLK
Датчик протечки SZ-WLK в корпусе СА Z-Wave
SZ-WLK rev.B
Датчик протечки SZ-WLK rev.B в корпусе Eltex Z-Wave
SZ-WLK rev.D
Датчик протечки SZ-WLK rev.D в корпусе Eltex Z-Wave
SZ-MCT rev.B
Датчик открытия SZ-MCT rev.B в корпусе СА Z-Wave FLiRS
SZ-MCT rev.C/D
Датчик открытия SZ-MCT rev.C/D в корпусе Eltex Z-Wave FLiRS
SZ-MCT rev.C1/D1
Датчик открытия SZ-MCT rev.C1/D1 в корпусе Eltex Z-Wave FLiRS без выносных герконов
SZ-PIR rev.B
Датчик движения SZ-PIR rev.B в корпусе СА Z-Wave FLiRS
SZ-PIR rev.C/D
Датчик движения SZ-PIR rev.C/D в корпусе Eltex Z-Wave FLiRS
SZ-SMK
Датчик дыма SZ-SMK в корпусе Eltex Z-Wave
SZ-WLK
Датчик протечки SZ-WLK в корпусе СА Z-Wave
SZ-WLK rev.B
Датчик протечки SZ-WLK rev.B в корпусе Eltex Z-Wave
SZ-WLK rev.D
Датчик протечки SZ-WLK rev.D в корпусе Eltex Z-Wave
