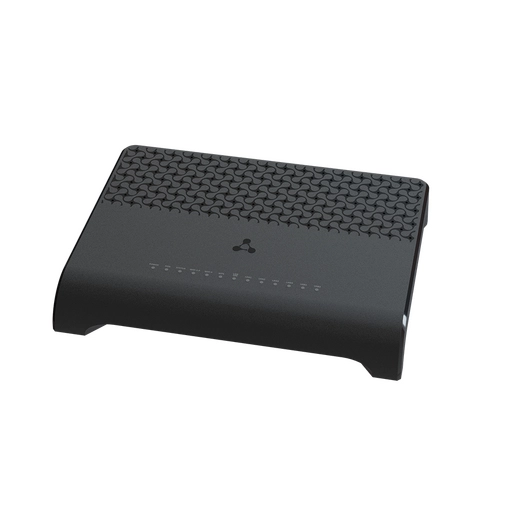

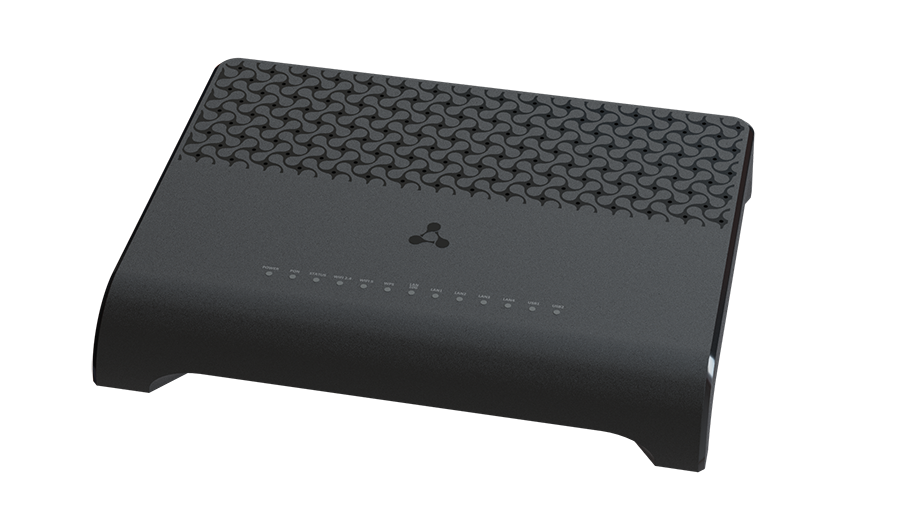

Eltex NTX-RG-5521-WAX-Z
Акименко Евгений (Новосибирск)
Алексеев Никита (Москва)
Бадер Дарья (Новосибирск)
Бекетов Максим (Новосибирск)
Браун Захар (Новосибирск)
Бринева Анна (Москва)
Бубенов Максим (Новосибирск)
Буйнич Алексей (Новосибирск)
Бурдюгова Татьяна (Москва)
Бурмистров Игорь (Москва)
Васильева Татьяна (Москва)
Дашкина Ксения (Новосибирск)
Дудоров Дмитрий (Москва)
Жигульская Екатерина (Москва)
Ильиных Никита (Новосибирск)
Камышников Григорий (Новосибирск)
Каночкин Виталий (Москва)
Кириллова Маргарита (Новосибирск)
Клюй Вячеслав (Москва)
Козлов Дмитрий (Новосибирск)
Кузьмин Максим (Москва)
Ларин Алексей (Москва)
Ломоносова Екатерина (Новосибирск)
Лысенко Алексей (Москва)
Макаревич Евгений (Новосибирск)
Монтоев Анатолий (Новосибирск)
Мосин Михаил (Новосибирск)
Муртазин Камиль (Казань)
Наполов Илья (Москва)
Передерин Сергей (Новосибирск)
Поддубный Владислав (Москва)
Пучков Александр (Москва)
Пчелинская Светлана (Москва)
Рекун Антон (Москва)
Репьюк Алексей (Новосибирск )
Самойлов Иван (Новосибирск)
Сидоренко Никита (Новосибирск)
Степанов Артем (Москва)
Сутоцких Илья (Москва)
Сытый Александр (Москва)
Трифонов Артем (Новосибирск)
Ударцев Евгений (Новосибирск)
Фадин Дмитрий (Москва)
Файзрахманов Марат (Москва)
Чердынцев Артём (Москва)
Шатуха Егор (Москва)
Шаяхметов Илья (Новосибирск)
Щербаков Максим (Москва)
Документация
Краткое техническое описание (Datasheet)
— 1 порт XGS-PON
— 1 порт LAN 10Gigabit Ethernet
— 4 порта LAN Gigabit Ethernet
— Порт FXS для подключения аналогового телефона
— Порт USB 3.0
— Двухдиапазонный Wi-Fi (802.11a/b/g/n/ac/ax)
— Wi-Fi EasyMesh
— Контроллер «Умный дом»
ONT серии NTХ — высокопроизводительные многофун-
кциональные абонентские терминалы, предназначенные
для доступа к современным услугам телефонии, IPTV, OTT и
высокоскоростному Интернету.
Технология XGS-PON
Технология XGS-PON — одно из самых современных и
эффективных решений задач «последней мили», позво-
ляющее существенно экономить на кабельной инфрас-
труктуре и обеспечивающее симметричную скорость пе-
редачи данных до 10 Гбит/с в направлении downlink и
10 Гбит/с в направлении uplink. Использование в сетях
доступа решений на базе технологии XGS-PON дает воз-
можность предоставлять конечному пользователю дос-
туп к набору услуг на базе протокола IP.
Универсальные устройства
Встроенный маршрутизатор с 4 гигабитными портами и
одним 10-гигабитным портом позволяет организовать
высокоскоростное соединение устройств в сети. Порт
FXS позволяет пользоваться услугами IP-телефонии.
Порт USB может использоваться для подключения
USB-устройств (USB-флеш-накопитель, внешний HDD,
принтер).
Предоставляемые услуги
џвысокоскоростной доступ в Интернет
џпотоковое видео/High Definition TV/IP TV, видео по
запросу (VoD), видеоконференция
џIP-телефония
џразвлекательные и обучающие программы «online»
џуправление системой «Умный дом»
Контроллер для системы «Умный дом»
В состав устройства входит контроллер для «Умного до-
ма», поддерживающий работу с датчиками и устрой-
ствами по радиоканалу Z-Wave.
www.eltex-co.ru
1
Преимущества технологии EasyMesh
– Сетевой интеллект: самоорганизующаяся и самооп-
тимизирующаяся сеть собирает информацию и реа-
гирует на сетевые условия для обеспечения макси-
мальной производительности
–Эффективная балансировка нагрузки: позволяет уст-
ройствам перемещаться к лучшему соединению и
избегать помех
–Масштабируемость: позволяет добавлять точки дос-
тупа Wi-Fi EasyMesh от нескольких вендоров
Варианты применения
џподключение к услугам широкополосного доступа
абонентов в многоквартирных домах, жилых ком-
плексах, студенческих городках и коттеджных посел-
ках
џпостроение корпоративных сетей на крупных страте-
гических предприятиях, в бизнес-центрах с повы-
шенными требованиями к безопасности и скорости
передачи данных
Беспроводное подключение
Абонентский терминал NTX-RG-5521-Wax-Z поддержи-
вает стандарт 802.11ax, что обеспечивает скорость пере-
дачи данных до 2400 Мбит/с и позволяет доставлять
современные высокоскоростные сервисы клиентскому
оборудованию по беспроводной сети. Два встроенных
контроллера Wi-Fi сети позволяют обеспечить работу
устройства одновременно в двух частотных диапазонах
— 2.4 ГГц и 5 ГГц.
Техническое описание
Абонентские терминалы - NTX RG-5521-Wax-Z
Комплексные решения для построения сетей
www.eltex-co.ru
2
Техническое описание
Абонентские терминалы - NTX RG-5521-Wax-Z
Комплексные решения для построения сетей
Функциональные возможности
Параметры интерфейса PON
– 1 порт 10G/10G XGS-PON
– Тип разъема — SC/APC
– Среда передачи — оптоволоконный кабель SMF — 9/125,
G.652
– Дальность действия — до 100 км
– Передатчик:
POC-лазер (DFB), импульсный режим генерации, длины
волны 1270 нм
– Скорость передачи данных: 9953 Мбит/с
– Средняя выходная мощность +4..+6 дБм
– Приемник:
APD/TIA CW Mode цифровой приемник,
длина волны 1577 нм
– Скорость передачи данных: 9953 Мбит/с
-10
– Чувствительность приемника -28 дБм, BER≤1.0x10
– Оптическая перегрузка приемника -8 дБм
Параметры интерфейсов LAN
– 1 порт Ethernet 100/1000/2.5G/5G/10GBASE-T (RJ-45)
– 4 порта Ethernet 10/100/1000BASE-T (RJ-45)
Параметры интерфейсов FXS
– 1 порт FXS
– Поддержка протокола SIP
– Аудиокодеки: G.729 (A), G.711(A/U), G.723.1
– Передача факса: G.711, T.38
– Сопротивление шлейфа до 2 кОм
– Прием набора импульсный/частотный (DTMF)
– Выдача Caller ID
Параметры беспроводного модуля
– Стандарты 802.11a/b/g/n/ac/ax
– Частотный диапазон 2400 ~ 2483.5 МГц, 5150 ~ 5350 МГц,
1
5650 ~ 5850 МГц
– Поддержка EasyMesh
– Одновременная работа в двух частотных диапазонах
(Simultaneous Dual Band)
– Модуляция CCK, BPSK, QPSK, 16 QAM, 64 QAM, 256 QAM,
1024QAM
Рабочие каналы
– 802.11b/g/n/ax: 1-13
– 802.11a/n/ac/ax: 36-64, 132-165
2
Скорость беспроводного соединения
2.4 ГГц:
– 802.11b: до 11 Мбит/с
– 802.11g: до 54 Мбит/с
– 802.11n: до 300 Мбит/c (канал 40 Мгц)
– 802.11ax: до 574 Мбит/c (канал 40 МГц)
5 ГГц:
– 802.11a: до 54 Мбит/с
– 802.11n: до 300 Мбит/c (канал 40 Мгц)
– 802.11ac: до 866 Мбит/c (канал 80 МГц)
– 802.11ax: до 1201 Мбит/c (канал 80 МГц)
– 802.11ax: до 2402 Мбит/c (канал 160 МГц)
1
Максимальная выходная мощность передатчика
2.4 ГГц:
– 802.11b (1 Mbps): 21 дБм
– 802.11b (11 Mbps): 21 дБм
– 802.11g (54 Mbps): 19 дБм
– 802.11ax (MCS0): 21 дБм
– 802.11n (MCS7): 19 дБм
– 802.11аx (MCS11): 17 дБм
5 ГГц:
– 802.11a (6 Mbps): 26 дБм
– 802.11ax (MCS0): 24 дБм
– 802.11n (MCS7): 22 дБм
– 802.11ac (MCS9): 20 дБм
– 802.11аx (MCS11): 19 дБм
Параметры интерфейса USB
– 1 порт USB 2.0
– 1 порт USB 3.0
Интерфейс «Умный дом»
– Радиоинтерфейс для управления системой «Умный дом»
Физические характеристики и условия окружающей среды
– Питание. Внешний адаптер питания постоянного
тока 12 В, 3 А
– Потребляемая мощность не более 30 Вт
– Рабочий диапазон температур от +5 С до +40 С° °
– Относительная влажность до 80 %
– Габариты (Ш × В × Г) — 265 × 40 × 200 мм, настольное
исполнение
Функциональные характеристики
– Поддержка TR-069
– Работа в режиме «моста» или «маршрутизатора», в т. ч.
виртуального
– Поддержка PPPoE (auto, PAP-, MSCHAP- и CHAP-
авторизация)
– Поддержка IPoE (DHCP-client и static)
– DHCP-сервер на стороне LAN
– Передача Multicast трафика по Wi-Fi
– Поддержка DNS (Domain Name System)
– Поддержка DynDNS (Dynamic DNS)
– Поддержка UPnP (Universal Plug and Play)
– Поддержка NAT (Network Address Translation)
– Поддержка NTP (Network Time Protocol)
– Поддержка механизмов качества обслуживания QoS
1 Частотные диапазоны, количество каналов и максимальное значение мощности передатчика будут изменяться в соответствии с правилами радиочастотного регу-
лирования в вашей стране.
2 Максимальная скорость беспроводной передачи данных определена спецификациями стандартов IEEE 802.11n/аx. Реальная пропускная способность будет другой.
Условия, в которых работает сеть, факторы окружающей среды, включая объем сетевого трафика, строительные материалы и конструкции, а также служебные данные
сети могут снизить реальную пропускную способность. Факторы окружающей среды могут также влиять на радиус действия сети.
www.eltex-co.ru
Техническое описание
Абонентские терминалы - NTX RG-5521-Wax-Z
Комплексные решения для построения сетей
3www.eltex-co.ru
Схема применения технологии EasyMesh
Wi-Fi IEEE 802.11
ПК
NTX-RG-5521-Wax-Z
2.4 ГГц, 5 ГГц
Ноутбук
Смартфон
Телевизор
Принтер
Планшетный ПК
Камера
RR-11
Wi-Fi IEEE 802.11
2.4 ГГц, 5 ГГц
IP-сеть
Сплиттер
OLT
Функциональные возможности (продолжение)
– Поддержка IGMP Snooping
– Поддержка IGMP Proxy
– Поддержка UPnP, SMB, FTP/FTP-alg, Print Server,
– VLAN в соответствии с IEEE 802.1Q
– Поддержка VPN в режиме L2TP
– Поддержка L2TP over IPSec
Поддержка функций безопасности
– Ограничение скорости на портах
– FEC-кодирование
Конфигурирование и мониторинг
– В соответствии с TR-142:
– Удаленное управление по протоколу OMCI
– Удаленное управление по протоколу TR-069
– Локальное управление web
– Обновление программного обеспечения: OMCI, TR-
069, HTTP, TFTP
Поддержка стандартов
– ITU-T G.9807.1 — XGS-PON
– ITU-T G.988 OMCI specification
– IEEE 802.1D
– IEEE 802.1Q
– IEEE 802.1P
www.eltex-co.ru
Техническое описание
Абонентские терминалы - NTX RG-5521-Wax-Z
Комплексные решения для построения сетей
Схема применения технологии «Умный дом»
IP-сеть
Сплиттер
OLT
контактный
датчик
пожарный
датчик
датчик
движения
датчик
протечки воды
!
!
!
!
Замки
Умные
выключатели
Wi-Fi IEEE 802.11
NTX-RG-5521-Wax-Z
2.4 ГГц 5 ГГц
1GE
FXS
USB 3.0
ПК USB flash,
HDD
Телефонный
аппарат
4
Наименование
Описание
NTX-RG-5521-Wax-Z
NTX-RG-5521-Wax-Z, 1 × 10G/10G XGS-PON, 1 × , 100/1000/2.5G/5G/10GBASE-T (RJ-45)
4 × 10/100/1000BASE-T (RJ-45), 1 × FXS, 1 × USB2.0, 1 × USB 3.0, Wi-Fi (802.11ax, 2*2 –
600 Мбит/с – 2.4 ГГц + 802.11.ax, 2*2 – 2400 Мбит/с – 5 ГГц), интерфейс «Умный дом»
Предприятие «ЭЛТЕКС» — ведущий российский разработчик и
производитель коммуникационного оборудования с 30-летней
историей. Комплексность решений и возможность их бесшовной
интеграции в инфраструктуру Заказчика — приоритетное направление
развития компании.
Сделать заказ О компании ELTEX
www.eltex-co.ru
+7 (383) 274 10 01
+7 (383) 274 48 48
eltex@eltex-co.ru www.eltex-co.ru
Информация для заказа
