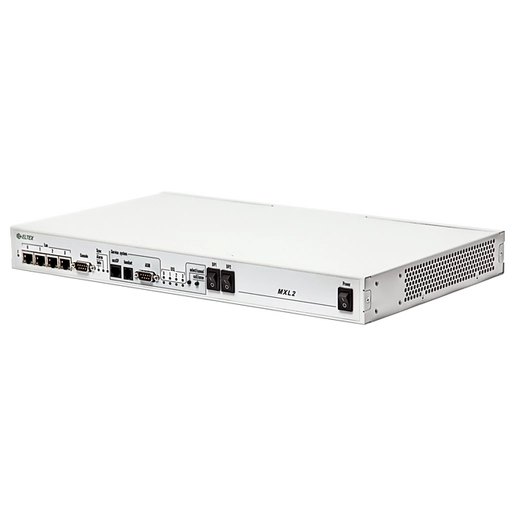

Eltex MXL2-2
Акименко Евгений (Новосибирск)
Алексеев Никита (Москва)
Бадер Дарья (Новосибирск)
Бекетов Максим (Новосибирск)
Браун Захар (Новосибирск)
Бринева Анна (Москва)
Бубенов Максим (Новосибирск)
Буйнич Алексей (Новосибирск)
Бурдюгова Татьяна (Москва)
Бурмистров Игорь (Москва)
Васильева Татьяна (Москва)
Дашкина Ксения (Новосибирск)
Дудоров Дмитрий (Москва)
Жигульская Екатерина (Москва)
Ильиных Никита (Новосибирск)
Камышников Григорий (Новосибирск)
Каночкин Виталий (Москва)
Кириллова Маргарита (Новосибирск)
Клюй Вячеслав (Москва)
Козлов Дмитрий (Новосибирск)
Кузьмин Максим (Москва)
Ларин Алексей (Москва)
Ломоносова Екатерина (Новосибирск)
Лысенко Алексей (Москва)
Макаревич Евгений (Новосибирск)
Монтоев Анатолий (Новосибирск)
Мосин Михаил (Новосибирск)
Муртазин Камиль (Казань)
Наполов Илья (Москва)
Передерин Сергей (Новосибирск)
Поддубный Владислав (Москва)
Пучков Александр (Москва)
Пчелинская Светлана (Москва)
Рекун Антон (Москва)
Репьюк Алексей (Новосибирск )
Самойлов Иван (Новосибирск)
Сидоренко Никита (Новосибирск)
Степанов Артем (Москва)
Сутоцких Илья (Москва)
Сытый Александр (Москва)
Трифонов Артем (Новосибирск)
Ударцев Евгений (Новосибирск)
Фадин Дмитрий (Москва)
Файзрахманов Марат (Москва)
Чердынцев Артём (Москва)
Шатуха Егор (Москва)
Шаяхметов Илья (Новосибирск)
Щербаков Максим (Москва)
Программное обеспечение
Краткое техническое описание (Datasheet)
www.eltex.nsk.ru
e-mail: eltex@eltex.nsk.ru
4 порта 10/100Base-T
cкорость передачи до
11,4 Мбит/с по 1 паре
2/4 интерфейса SHDSL
модификации с поддержкой
передачи потоков E1
SHDSL-модемы

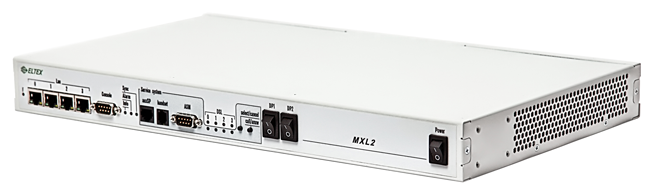

MXL2-2
MXL2E-2
Цифровая служебная связь (только для MXL2-2)
Телеметрия
Система защиты
Удаленный мониторинг и управление
Для оперативного общения обслуживающего персонала на разных
концах тракта без прерывания связи в состав оборудования был
включен функциональный узел цифровой служебной связи ЦСС.
Доступ к ЦСС и выбор тракта передачи легко осуществляется с пере-
дней панели оборудования, разговор может вестись с помощью
микротелефонной гарнитуры или через громкоговорящую связь. Для
работы используется один из разговорных каналов потока.
Для контроля состояния объекта и выдачи аварийной информации на
вышестоящий объект в оборудование заложены два датчика телемет-
рии, а для управления устройствами на объекте – 2 реле с «сухими»
контактами.
Все оборудование оснащено надежной двухуровневой защитой по
напряжению и току.
Вся настройка удаленного и местного полукомплекта может осуще-
ствляться через Web-интерфейс, telnet или консоль. Также дистанци-
онно можно организовать локальный или удаленный loopback.
SHDSL-модемы MXL2-2 и MXL2E-2/4 и гибкий мультиплексор
Маком-МХ предназначены для организации новых цифро-
вых трактов по физическим линиям и для увеличения
пропускной способности существующих систем по техноло-
гии G.shdsl, позволяющей достигнуть максимальной скорос-
ти передачи данных до 11,4 Мбит/с по одной паре (стандарт
ITU-T G.991.2).
Для данных устройств расширен набор сетевых функций
модемов – добавлен DHCP-сервер, функции firewall, NAT,
связывание интерфейсов в единый канал передачи данных
(bonding).
При создании цифровой системы передачи семейств MXL,
MXL-2E были учтены все требования, предъявляемые к
устройствам подобного класса.
Для оптимальной реализации конкретной системы связи
система ДП в MXL, MXL-2E сделана модульной, что дополни-
тельно повышает эффективность использования. Возможна
установка одного или двух субмодулей ДП. Каждый субмо-
дуль обслуживает одно направление и работает по одно- или
двухпарной схеме.
Встроенная функция переполюсовки позволяет легко
определить последний рабочий участок тракта передачи.
Предназначен для переприема цифрового потока DSL,
осуществляет восстановление уровня сигнала. Применение
регенератора позволяет увеличить протяженность DSL-
линии или пропускную способность канала.
Регенератор RDSL2-2 предназначен для работы по двум
парам с максимальной скоростью 11,4 Мбит/с по каждой
паре.
Питание регенераторов осуществляется дистанционно
по DSL-линии. Количество регенераторов, питаемых с одной
стороны, определяется параметрами источника дистанцион-
ного питания и может достигать шести.
Применяется для общения с персоналом, ведущим работы
на тракте с ближайшего рабочего регенерационного пункта в
случае нарушения работы цифровой системы передачи.
Система аналоговой служебной связи состоит из двух частей:
трансформаторной развязки с линией в модеме и автоном-
ного блока аналоговой связи (АСМ) с усилителем и микрофо-
ном у оператора, подключаемого к специальному разъему
оборудования. Функционал опционален.
Подсистема ДП
Регенераторы RDSL2-2
Аналоговая служебная связь
SHDSL-МОДЕМЫ
www.eltex.nsk.ru
e-mail: eltex@eltex.nsk.ru
Технические характеристики
SHDSL-модемы
MXL2-2
MXL2E-2
MXL2-2
MXL2E-2
MXL2E-4
Интерфейсы SHDSL, SHDSL.bis,
до 11.4 Мбит/с по одной паре
2
2
4
Режим работы
двухпарный
Линейный код
TC-PAM 4/8/16/32/64/128
Диапазон скоростей связи по
одному каналу
192-11392 кбит/сек
Шаг изменения скорости
64 кбит/сек
Максимальное сопротивление
шлейфа
1 кОм
Выходное напряжение ДП
± 150 В/±300 В
Максимальный ток ДП
60мА/100мА
Выходное напряжение источ-
ника тока обтекания
36 …72 В
Величина тока обтекания
4..8 мА
Интерфейсы E1
4
Скорость передачи
2.048 Мбит/сек
Линейный код
HDB-3, AMI, NRZ
Интерфейсы Ethernet
џ4 интерфейса, RJ-45
џcкорость передачи 10/100Мбит/сек
џавтоопределение, дуплекс/полудуплекс
џподдержка стандартов 10Base T/100Base TX
џемкость таблицы MAC-адресов 2K
џмаксимальное количество VLAN 64
Функциональные характеристики
џ
џ
џ
џ
џ
коммутатор L2
поддержка VLAN 802.1q
поддержка firewall и NAT
встроенный сервер DHCP
связывание сетевых интерфейсов (bonding)
Общие параметры
Напряжение питания
минус (36 В…72 В) постоянного тока
Рабочий диапазон температур
от +5 до +30°С
Потребляемая мощность
не более 160 Вт, включая ДП
Относительная влажность
до 80%
Габариты
485x270x40 мм
Масса
не более 2 кг
SHDSL-транспорт, Ethernet
Схемы применения
SHDSL-транспорт, E1, Ethernet
SHDSL-модемы
MXL2-2
MXL2E-2
VoIP-шлюз
VoIP-шлюз
MXL2-2
MXL2E-2
MXL2-2
MXL2E-2
Internet
Internet
RDSL2-2
RDSL2-2
RDSL2-2
RDSL2-2
RDSL2-2
RDSL2-2
RDSL2-2
RDSL2-2
ОС
ЦС
MС240 c TM.IP
ОС
VoIP-шлюз
VoIP-шлюз
E1 E1
Eth
Eth
SHDSL-линии
SHDSL-линии
Eth
Eth
...
...
...
...
MAKOM-MX
MXL2E-2
www.eltex.nsk.ru
e-mail: eltex@eltex.nsk.ru
www.eltex.nsk.ru
e-mail: eltex@eltex.nsk.ru
Информация для заказа
Зависимость скорости DSL соединения от длины кабеля
Наименование Обозначение
MXL2-2
SHDSL-модем MXL2-2, базовый блок, 4х10/100Base-T (LAN), 2
места для субмодулей М4Е1/4И15, 2 интерфейса SHDSL, 11,4
Мбит/с
Регенератор DSL-линии, двухпарный, 11,4 Мбит/с
Субмодуль 4-х потоков Е1 M4E1
RDSL2-2
MXL2E-2
SHDSL-модем MXL2E-2,базовый блок, 4х10/100Base-T, 2
интерфейса SHDSL, 11,4 Мбит
SHDSL-модем MXL2E-4,базовый блок, 4х10/100Base-T, 4
интерфейса SHDSL, 11,4 Мбит MXL2E-4
Получить более подробную информацию по оборудованию и сделать заказ Вы можете:
На официальном сайте компании : http://eltex.nsk.ru
Отправив заявку на e-mail: eltex@eltex.nsk.ru
По телефону: +7(383)274-48-48, 274-48-49
SHDSL-модемы
MXL2-2
MXL2E-2
Скорость, Кбит/с
Тип кабеля
AWG-24
КСПП-0.9
КСПП-1.2
Длина реген.участка, км
1,5
11392 (178х)
11392 (178х)
11392 (178х)
2,5
9216 (144х)
11392 (178х)
11392 (178х)
3,5
6080 (95х)
11392 (178х)
11392 (178х)
5
3200 (50х)
8512 (133х)
9216 (144х)
6
2048 (32х)
4608 (72х)
5312 (83х)
10
3072 (48х)
3904 (61х)
12
1024 (16х)
1536 (24х)
