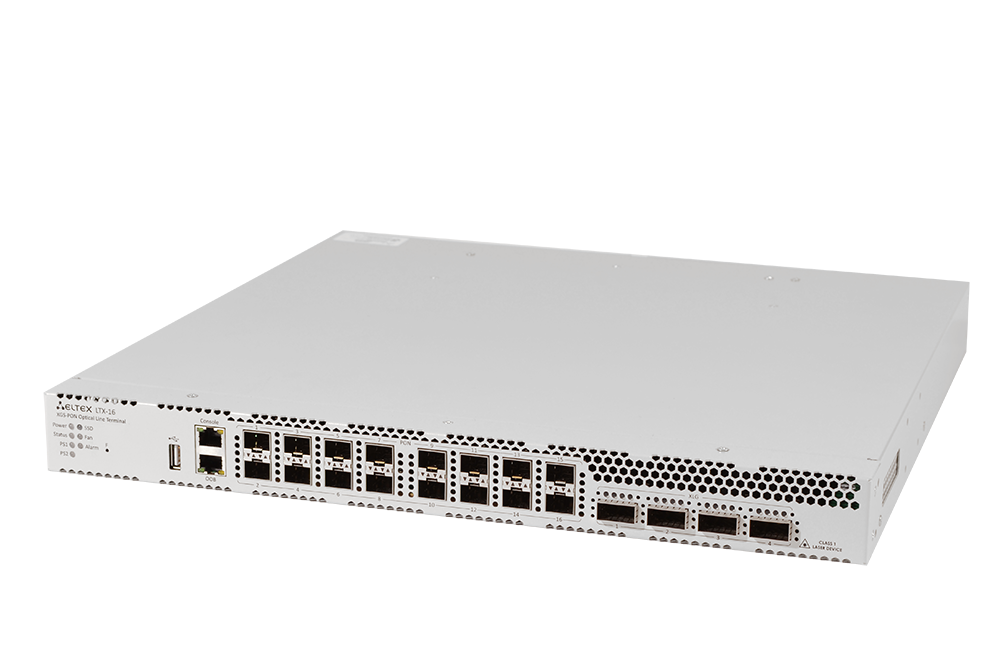

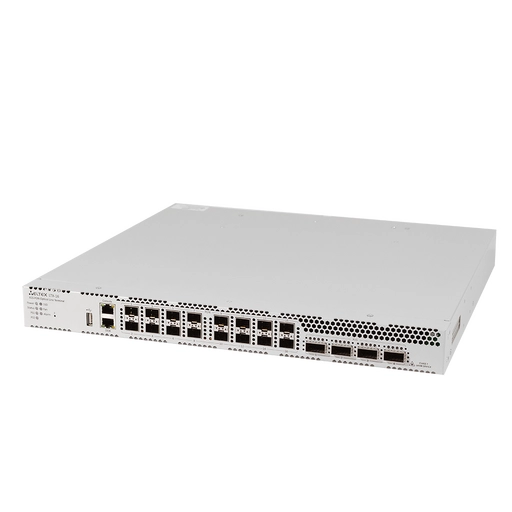

Eltex LTX-16
Акименко Евгений (Новосибирск)
Алексеев Никита (Москва)
Бадер Дарья (Новосибирск)
Бекетов Максим (Новосибирск)
Браун Захар (Новосибирск)
Бринева Анна (Москва)
Бубенов Максим (Новосибирск)
Буйнич Алексей (Новосибирск)
Бурдюгова Татьяна (Москва)
Бурмистров Игорь (Москва)
Васильева Татьяна (Москва)
Дашкина Ксения (Новосибирск)
Дудоров Дмитрий (Москва)
Жигульская Екатерина (Москва)
Ильиных Никита (Новосибирск)
Камышников Григорий (Новосибирск)
Каночкин Виталий (Москва)
Кириллова Маргарита (Новосибирск)
Клюй Вячеслав (Москва)
Козлов Дмитрий (Новосибирск)
Кузьмин Максим (Москва)
Ларин Алексей (Москва)
Ломоносова Екатерина (Новосибирск)
Лысенко Алексей (Москва)
Макаревич Евгений (Новосибирск)
Монтоев Анатолий (Новосибирск)
Мосин Михаил (Новосибирск)
Муртазин Камиль (Казань)
Наполов Илья (Москва)
Передерин Сергей (Новосибирск)
Поддубный Владислав (Москва)
Пучков Александр (Москва)
Пчелинская Светлана (Москва)
Рекун Антон (Москва)
Репьюк Алексей (Новосибирск )
Самойлов Иван (Новосибирск)
Сидоренко Никита (Новосибирск)
Степанов Артем (Москва)
Сутоцких Илья (Москва)
Сытый Александр (Москва)
Трифонов Артем (Новосибирск)
Ударцев Евгений (Новосибирск)
Фадин Дмитрий (Москва)
Файзрахманов Марат (Москва)
Чердынцев Артём (Москва)
Шатуха Егор (Москва)
Шаяхметов Илья (Новосибирск)
Щербаков Максим (Москва)
Документация
Предыдущие версии
Описание
Предыдущие версии
Программное обеспечение
Сертификаты
Предыдущие версии
Чертежи и 3D-модели
Краткое техническое описание (Datasheet)
– До 16 портов XGS-PON, исполнение 1U
– Резервирование источников питания
с возможностью горячей замены
– Удаленное управление посредством CLI, SNMP, web
– Соответствие стандартам G.988, G.984.x и TR-156
– Предоставление услуг кабельного телевидения
совместно с передачей данных
– Идеальное решение для небольшого поселка или
многоквартирного дома
Станционное оборудование (OLT) серии LTX предназна-
чено для организации широкополосного доступа по
пассивным оптическим сетям (PON).
Интерфейсы XGS-PON служат для подключения опти-
ческой распределительной сети. К каждому интерфей-
су можно подключить по одному волокну до 256
абонентских оптических терминалов по стандарту XGS-
PON или до 128 — по стандарту GPON. Выход в транс-
портную сеть оператора реализуется посредством 100
Gigabit и 25 Gigabit uplink-интерфейсов.
Применение OLT LTP позволяет оператору строить мас-
штабируемые отказоустойчивые сети «последней ми-
ли», отвечающие высоким требованиям к безопаснос-
ти. OLT осуществляет управление абонентскими уст-
ройствами, коммутацию трафика и соединение с транс-
портной сетью.
Широкополосный абонентский доступ по технологии
FTTH представляет собой самый качественный вариант
доставки услуг Triple Play, так как обеспечивает высокие
скорости передачи данных на большие расстояния.
Основным преимуществом технологии PON является
отсутствие на участке от OLT до ONT активных узлов,
требующих электропитания, что значительно снижает
расходы на эксплуатацию сети.
Кроме того, технология PON позволяет экономить на
кабельной инфраструктуре за счет сокращения сум-
марной протяженности оптических волокон, так как на
участке от центрального узла до сплиттера используется
одно волокно на группу абонентов.
Станционные терминалы OLT поддерживают использова-
ние двух модулей питания с возможностью автоматичес-
кого переключения на резервный модуль и горячей
замены модулей питания.
Конфигурация интерфейсов
LTX-16
LTX-8
LTX-16 rev.B
LTX-8 rev.B
LTX-8
LTX-16
LTX-8 rev.B
LTX-16 rev.B
100/40GE (QSFP28/QSFP+)
4
2
25/10/1GE (SFP28/SFP+/SFP)
–
2
10/10 Гбит/с XGS-PON
8
16
8
16
10/100/1000BASE-T (ООВ)
1
Консольный порт RS-232 (RJ-45)
1
USB 2.0
1
Максимальное количество ONT
2048/1024
4096/2048
2048/1024
4096/2048
Станционное оборудование XGS-PON OLT LTX-8, LTX-16, LTX-8 rev.B, LTX-16 rev.B
Техническое описание
1eltex.ru
1 Параметр определяется при заказе.
2 В текущей версии не реализовано.
Функциональные возможности
Интерфейсы
LTX-8
Uplink
— 4 порта 100/40GE (QSFP28/QSFP+)
Downlink
— 8 портов XGS-PON
LTX-16
Uplink
— 4 порта 100/40GE (QSFP28/QSFP+)
Downlink
— 16 портов XGS-PON
LTX-8 rev.B
Uplink
— 2 порта 100/40GE (QSFP28/QSFP+)
— 2 порта 25/10/1GE (SFP28/SFP+/SFP)
Downlink
— 8 портов XGS-PON
LTX-16 rev.B
Uplink
— 2 порта 100/40GE (QSFP28/QSFP+)
— 2 порта 25/10/1GE (SFP28/SFP+/SFP)
Downlink
— 16 портов XGS-PON
Режимы портов
— Дуплексный режим 100/40 Гбит/с для оптических
портов
QSFP28/QSFP28+
— Дуплексный режим 25/10/1 Гбит/c для оптических
портов SFP28/SFP+/SFP
1
Параметры SFP PON
— Среда передачи — оптоволоконный кабель
SMF-9/125, G.652
— Коэффициент разветвления — 1:256 XGS-PON
или до 1:128 GPON
— Поддержка функции измерения уровня мощности
принимаемого сигнала RSSI (Received Signal Strength
Indication)
— Соответствует ITU-T G.9807.1
— Максимальная дальность действия: 20 км
Class E1
— Передатчик 1577 нм РОС-лазер (DFB Laser):
— Скорость передачи данных: 9,953 Гбит/с
— Средняя выходная мощность: +6..+9 дБм
— Ширина спектральной линии: -20 дБ 1.0 нм
— Приемник 1270 нм APD/TIA:
— Скорость передачи данных: 9,953 Гбит/с
— Чувствительность приемника: -30 дБм
— Оптическая перегрузка приемника: -9 дБм
Class N1
— Передатчик 1577 нм РОС-лазер (DFB Laser):
— Скорость передачи данных: 9,953 Гбит/с
— Средняя выходная мощность: +2..+5 дБм
— Ширина спектральной линии: -20 дБ 1.0 нм
— Приемник 1270 нм APD/TIA:
— Скорость передачи данных: 9,953 Гбит/с
— Чувствительность приемника: -26 дБм
— Оптическая перегрузка приемника: -5 дБм
Коммутатор
— Производительность коммутатора — 300 Гбит/с
— Таблица MAC-адресов — 64k записей
— Поддержка VLAN до 4k в соответствии с 802.1Q
Стандарты
— ITU-T G.988 PON
— ITU-T G.984x GPON
2
— ITU-T G.8032/Y.1344 Ethernet ring protection switching
— TR-156
— IEEE 802.3i 10BASE-T Ethernet
— IEEE 802.3u 100BASE-T Fast Ethernet
— IEEE 802.3ab 1000BASE-T Gigabit Ethernet
— IEEE 802.3z Fiber Gigabit Ethernet
— ANSI/IEEE 802.3 NWay auto-negotiation
2
— IEEE 802.3x Full Duplex and flow control
— IEEE 802.3ad Link aggregation
— IEEE 802.1p Protocol for Traffic Prioritization
— IEEE 802.1Q Virtual LANs
— IEEE 802.1ad Provider Bridges (QinQ)
— IEEE 802.3ac VLAN tagging
— IEEE 802.1d MAC bridges
2
— IEEE 802.1w Rapid Reconfiguration of Spanning Tree
2
— IEEE 802.1s Multiple Spanning Trees
Станционное оборудование XGS-PON OLT LTX-8, LTX-16, LTX-8 rev.B, LTX-16 rev.B
Техническое описание
2eltex.ru
Физические характеристики и условия окружающей среды
LTX-8
LTX-16
LTX-8 rev.B
LTX-16 rev.B
1
Напряжение питания
176–264 в AC, 50–60 Гц;
36–72 В DC
Средняя потребляемая
мощность
85 Вт
100 Вт
85 Вт
100 Вт
Потребляемая мощность
не более 101 Вт
не более 108 Вт
не более 105 Вт
не более 120 Вт
Рабочий диапазон температур
от -5до 40°C
Температура хранения
от -50 до 70°C
Относительная влажность
до 80 %
Габариты с установленным
блоком питания (Ш × В × Г)
430 × 43,6 × 447 мм,
19" конструктив, типоразмер 1U
Масса
6,1 кг
6,2 кг
6,1 кг
6,2 кг
1 В текущей версии не реализовано.
2 Для LTX-8(16) rev.B: совместно с модулями питания PM350-220/12 rev.C 1v0 и выше.
Станционное оборудование XGS-PON OLT LTX-8, LTX-16, LTX-8 rev.B, LTX-16 rev.B
Техническое описание
3eltex.ru
Функциональные возможности
Дополнительные возможности
— Зеркалирование трафика с VLAN, с порта
— Таблица MAC-адресов 64K на коммутатор, 8K на порт
— Ограничение количества MAC-адресов
1
— Поддержка STP, RSTP, MSTP
1
— Поддержка ERPSv2
1
— Поддержка QoS: 802.1p, WFQ, DSCP
— Изоляция портов, изоляция портов в пределах одной
VLAN
— Ограничение unicast/multicast/broadcast-трафика
— Поддержка ACL IPv4
— Поддержка QinQ в соответствии с IEEE 802.1ad
— Количество multicast-групп до 1024
— Поддержка IGMP Fast Leave
— Поддержка IGMP Proxy
— Поддержка IGMP Snooping
— Поддержка IGMP Querier
— Поддержка DHCPv4 Snooping
— Поддержка IP Source guard
— Поддержка DHCPv4 Relay Agent (Option 82)
— Поддержка PPPoE Intermediate agent
— Поддержка LLDP (802.1ab)
— Поддержка Storm Control
1
— Поддержка Policy
— Утилизация по сервисам ONT
— Поддержка OMCI Bridge
— Поддержка OMCI Rg
2
— Аппаратная поддержка Dying Gasp
Управление и мониторинг
— Поддержка RADIUS, TACACS+
— Управление и мониторинг: CLI (SSH2, Telnet), SNMP, web
— Ограничение доступа: по паролю, IP-адресу, уровню
привилегий
— Поддержка нескольких management-интерфейсов
Наименование
Описание
OLT LTX-8
OLT LTX-8, 8 портов XGS-PON, 4 порта 100/40GE (QSFP28/QSFP+)
OLT LTX-16
OLT LTX-16, 16 портов XGS-PON, 4 порта 100/40GE (QSFP28/QSFP+)
OLT LTX-8 rev.B
OLT LTX-8 rev.B, 8 портов XGS-PON, 2 порта 100/40GE (QSFP28/QSFP+),
2 порта 25/10/1GE (SFP28/SFP+/SFP)
OLT LTX-16 rev.B
OLT LTX-16 rev.B, 16 портов XGS-PON, 2 порта 100/40GE (QSFP28/QSFP+),
2 порта 25/10/1GE (SFP28/SFP+/SFP)
Сопутствующие товары
PM350-220/12
Модуль питания PM350-220/12, 176–264 В AC, 350 Вт
PM350-48/12
Модуль питания PM350-48/12, 36–72 В DC, 350 Вт
Информация для заказа
Станционное оборудование XGS-PON OLT LTX-8, LTX-16, LTX-8 rev.B, LTX-16 rev.B
Техническое описание
Сделать заказ
Предприятие «ЭЛТЕКС» — ведущий российский разработчик и произ-
водитель коммуникационного оборудования с 30-летней историей.
Комплексность решений и возможность их бесшовной интеграции
в инфраструктуру Заказчика — приоритетное направление развития
компании.
О компании Eltex
+7 (383) 274 10 01
+7 (383) 274 48 48
eltex@eltex.ru eltex.ru
4eltex.ru
Схема применения
IP-сеть
ONT
ONT
Сплиттер
coax
Сплиттер
Сумматор
CaTV
ONT
Камера
видео-
наблюдения
Многоквартирные дома,
бизнес-центры
Коттеджные поселки,
малоэтажная застройка
Протяженные участки:
дороги, периметры
Wi-Fi 802.11b/g/n
2.4 ГГц/5 ГГц
Смарт ТВ
приставка
NV Телефонный
аппарат
ПК
Телевизор
100G
10G
1550nm
1577nm
1270nm
10G
LTX-8, LTX-16,
LTX-8 rev.B, LTX-16 rev.B
