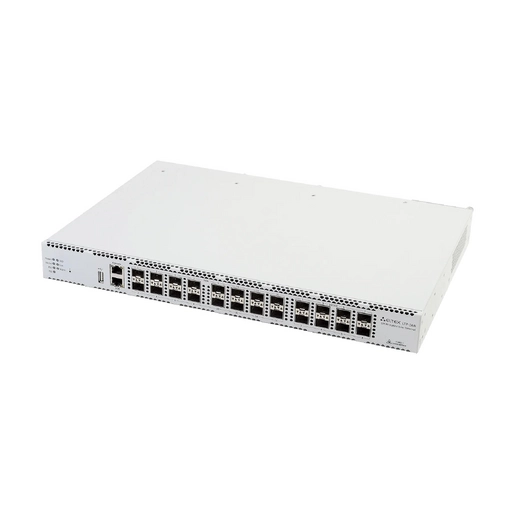

Eltex LTP-16N
Акименко Евгений (Новосибирск)
Алексеев Никита (Москва)
Бадер Дарья (Новосибирск)
Бекетов Максим (Новосибирск)
Браун Захар (Новосибирск)
Бринева Анна (Москва)
Бубенов Максим (Новосибирск)
Буйнич Алексей (Новосибирск)
Бурдюгова Татьяна (Москва)
Бурмистров Игорь (Москва)
Васильева Татьяна (Москва)
Дашкина Ксения (Новосибирск)
Дудоров Дмитрий (Москва)
Жигульская Екатерина (Москва)
Ильиных Никита (Новосибирск)
Камышников Григорий (Новосибирск)
Каночкин Виталий (Москва)
Кириллова Маргарита (Новосибирск)
Клюй Вячеслав (Москва)
Козлов Дмитрий (Новосибирск)
Кузьмин Максим (Москва)
Ларин Алексей (Москва)
Ломоносова Екатерина (Новосибирск)
Лысенко Алексей (Москва)
Макаревич Евгений (Новосибирск)
Монтоев Анатолий (Новосибирск)
Мосин Михаил (Новосибирск)
Муртазин Камиль (Казань)
Наполов Илья (Москва)
Передерин Сергей (Новосибирск)
Поддубный Владислав (Москва)
Пучков Александр (Москва)
Пчелинская Светлана (Москва)
Рекун Антон (Москва)
Репьюк Алексей (Новосибирск )
Самойлов Иван (Новосибирск)
Сидоренко Никита (Новосибирск)
Степанов Артем (Москва)
Сутоцких Илья (Москва)
Сытый Александр (Москва)
Трифонов Артем (Новосибирск)
Ударцев Евгений (Новосибирск)
Фадин Дмитрий (Москва)
Файзрахманов Марат (Москва)
Чердынцев Артём (Москва)
Шатуха Егор (Москва)
Шаяхметов Илья (Новосибирск)
Щербаков Максим (Москва)
Документация
Предыдущие версии
Описание
Предыдущие версии
Программное обеспечение
Сертификаты
Предыдущие версии
Краткое техническое описание (Datasheet)
– Резервирование источников питания с возможностью горячей
замены
– Удаленное управление посредством CLI (SSH2, Telnet), SNMP,
web
– Соответствие стандартам G.988, G.984.x и TR-156
– Предоставление услуг кабельного телевидения совместно
с передачей данных
– Идеальное решение для небольшого поселка
или многоквартирного дома
Станционное оборудование предназначено для организации широкополосного доступа по пассивным (OLT)
оптическим сетям . (PON)
Интерфейсы GPON служат для подключения оптической распределительной сети . К каждому интерфейсу (PON)
можно подключить до 128 абонентских оптических терминалов по одному волокну. Выход в транспортную сеть
оператора реализуется посредством 10 Gigabit uplink интерфейсов. -
Применение позволяет оператору строить масштабируемые, отказоустойчивые сети «последней мили», OLT LTP
отвечающие высоким требованиям к безопасности. осуществляет управление абонентскими устройствами, OLT
коммутацию трафика и соединение с транспортной сетью.
Широкополосный абонентский доступ по технологии представляет собой самый качественный вариант достав-FTTH
ки услуг , так как обеспечивает высокие скорости передачи данных на большие расстояния. ОсновнымTriple Play
преимуществом технологии является отсутствие на участке от до активных узлов, требующих электропи- PON OLT ONT
тания что значительно снижает расходы на эксплуатацию сети. Кроме того, технология позволяет экономить на , PON
кабельной инфраструктуре за счет сокращения суммарной протяженности оптических волокон, так как на участке от
центрального узла до сплиттера используется одно волокно на группу абонентов.
Станционные терминалы поддерживают использование двух модулей питания с возможностью автоматическо-OLT
го переключения на резервный модуль и горячей замены модулей питания.
Конфигурация интерфейсов
LTP-8N
LTP-16N
10GE (SFP+)/1GE (SFP)
4
8
2,5/1,25 Гбит/с GPON
8
16
10/100/1000BASE-T (ООВ)
1
Консольный порт RS-232 (RJ-45)
1
USB 2.0
1
Максимальное количество ONT
1024
2048

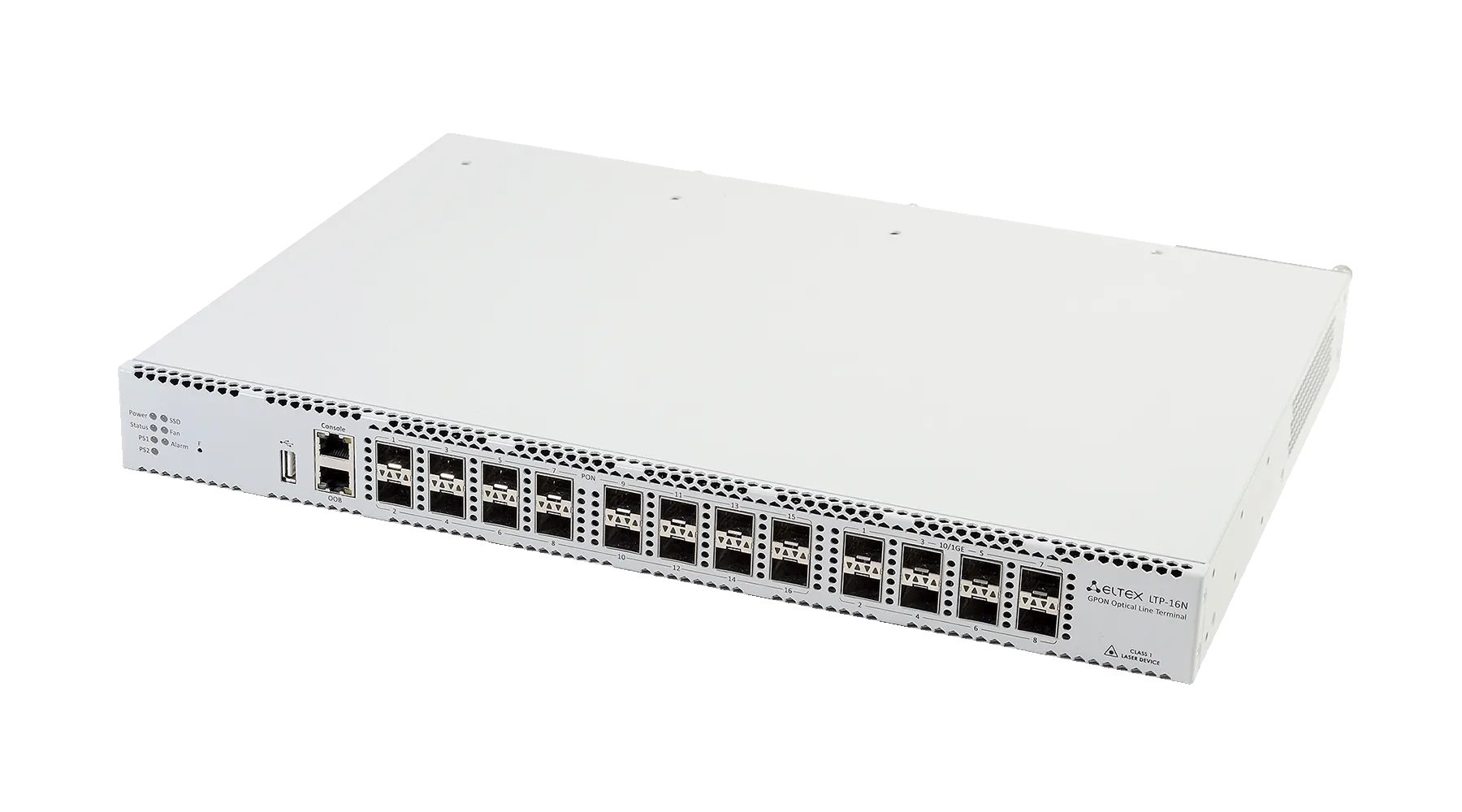

LTP-16N
LTP-8N
Станционное оборудование GPON OLT LTP-8N, LTP-16N
Техническое описание
1eltex.ru
Режимы портов
– Дуплексный режим 10/1 Гбит/с для оптических портов
SFP+/SFP
1
Параметры SFP PON
– Среда передачи: оптоволоконный кабель SMF-9/125,
G.652
– Коэффициент разветвления до 1:128
– Поддержка функции измерения уровня мощности
принимаемого сигнала RSSI (Received Signal Strength
Indication)
Class B+
– Соответствует ITU-T G.984.2, FSAN Class B+, SFF-8472
– Максимальная дальность действия: 20 км
– Передатчик: 1490 нм РОС-лазер (DFB Laser)
– Скорость передачи данных: 2488 Мбит/с
– Средняя выходная мощность: +1,5..+5 дБм
– Ширина спектральной линии: -20 дБ 1.0 нм
– Приемник: 1310 нм APD/TIA
– Скорость передачи данных: 1244 Мбит/с
– Чувствительность приемника: -28 дБм
– Оптическая перегрузка приемника: -8 дБм
Class C++
– Соответствует ITU-T G.984.2, FSAN Class C++, SFF-8472
– Максимальная дальность действия: 40 км
– Передатчик: 1490 нм РОС-лазер (DFB Laser)
– Скорость передачи данных: 2488 Мбит/с
– Средняя выходная мощность: +7..+10 дБм
– Ширина спектральной линии: -20 дБ 1.0 нм
– Приемник: 1310 нм APD/TIA
– Скорость передачи данных: 1244 Мбит/с
– Чувствительность приемника: -32 дБм
– Оптическая перегрузка приемника: -12 дБм
– Динамический диапазон импульсного приемника:
20 дБ
Коммутатор
– Производительность коммутатора: 120 Гбит/с
– Таблица MAC-адресов: 64k записей
– Поддержка VLAN до 4k в соответствии с 802.1Q
Стандарты
– ITU-T G.988 GPON
– ITU-T G.984x GPON
– ITU-T G.8032/Y.1344 Ethernet ng protection switching2
ri
– IEEE 802.3i 10BASE-T Ethernet
– IEEE 802.3u 100BASE-T Fast Ethernet
– IEEE 802.3ab 1000BASE-T Gigabit Ethernet
– IEEE 802.3z Fiber Gigabit Ethernet
– ANSI/IEEE 802.3 NWay auto-negotiation
2
– IEEE 802.3x Full Duplex and flow control
– IEEE 802.3ad Link aggregation
– IEEE 802.1p Protocol for Traffic Prioritization
– IEEE 802.1Q Virtual LANs
– IEEE 802.1ad Provider Bridges (QinQ)
– IEEE 802.3ac VLAN tagging
– IEEE 802. d MAC bridges1
2
– IEEE 802.1w Rapid Reconfiguration of Spanning Tree
2
– IEEE 802.1s Multiple Spanning Trees
Дополнительные возможности
– Зеркалирование трафика с VLAN, с порта
– Таблица MAC-адресов 64k на коммутатор, 8k на порт
– Ограничение количества MAC-адресов
2
– Поддержка STP, RSTP, MSTP
2
– Поддержка ERPSv2
2
– Поддержка QoS: 802.1p, DSCP , WFQ
– Изоляция портов, изоляция портов в пределах одной
VLAN
– Ограничение unicast/multicast/broadcast-трафика
– Поддержка ACL IPv4
– Поддержка QinQ в соответствии с IEEE 802.1ad
– Количество multicast-групп до 1024
– Поддержка IGMP Fast Leave
– Поддержка IGMP Proxy
– Поддержка IGMP Snooping
– Поддержка IGMP Querier
– Поддержка DHCPv4 Snooping
– Поддержка IP Source guard
– Поддержка DHCPv4 Relay Agent (Option 82)
– Поддержка PPPoE Intermediate agent
– Поддержка LLDP (802.1ab)
– Поддержка Storm Control
2
– Поддержка Policy
– Утилизация по сервисам ONT
– Поддержка OMCI Bridge
– Поддержка OMCI RG
3
– Аппаратная поддержка Dying Gasp
Управление и мониторинг
– Поддержка RADIUS, TACACS+
– Управление и мониторинг: CLI (SSH2, Telnet), SNMP,
web
– Ограничение доступа: по паролю, IP-адресу, уровню
привилегий
– Поддержка нескольких management-интерфейсов
1
.Параметр определяется при заказе
2 В текущей версии не реализовано.
3 Для LTP-8(16)N rev.B аппаратной ревизии 1v3 и выше совместно с модулями питания PM160-220/12 rev.D и выше.
Функциональные возможности
Станционное оборудование GPON OLT LTP-8N, LTP-16N
Техническое описание
2eltex.ru
IP-сеть
ONT
ONT
Сплиттер
coax
Сплиттер
Сумматор
CaTV
ONT
Камера
видео-
наблюдения
OLT LTP-8N, LTP-16N
Многоквартирные дома,
Бизнес-центры
Коттеджные поселки,
Малоэтажная застройка
Протяженные участки:
дороги, периметры
Wi-Fi 802.11b/g/n
2.4 ГГц/5ГГц
Смарт-ТВ
приставка
NV
Телефонный
аппарат
ПК
Телевизор
1/10G
2,5G
1550 nm
1490 nm
1310 nm
1,25G
Схема применения
Физические характеристики и условия окружающей среды
LTP-8N
LTP-16N
1
Напряжение питания
90–264 В AC, 50 Гц;
36–72 В DC
Средняя потребляемая мощность
40 Вт
55 Вт
Потребляемая мощность
не более 55 Вт
не более 65 Вт
Рабочий диапазон температур
от -20 до +60 °C
Температура хранения
от -50 до +70 °C
Относительная влажность
до 80 %
Габариты с установленным блоком
питания (Ш × В × Г)
430 × 44 × 317 мм,
19'' конструктив, типоразмер 1U
Масса
4,4 кг
4,5 кг
1 .Параметр определяется при заказе
Станционное оборудование GPON OLT LTP-8N, LTP-16N
Техническое описание
3eltex.ru
Наименование
Описание
OLT LTP-8N
OLT LTP-8N, 8 портов SFP-GPON, 4 порта 10GE (SFP+)/1GE (SFP), RSSI
OLT LTP-16N
OLT LTP-16N, 16 портов SFP-GPON, 8 портов 10GE (SFP+)/1GE (SFP), RSSI
Сопутствующие товары
PM100-48/12
Модуль питания PM100-48/12, 36–72 В DC, 100 Вт
PM160-220/12
Модуль питания PM160-220/12, 90–264 В AC, 160 Вт
Информация для заказа
