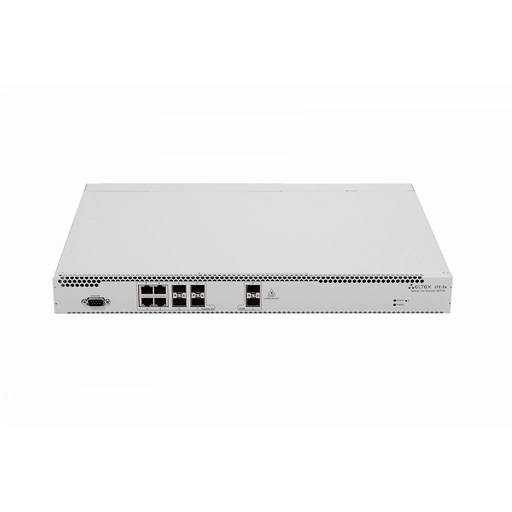

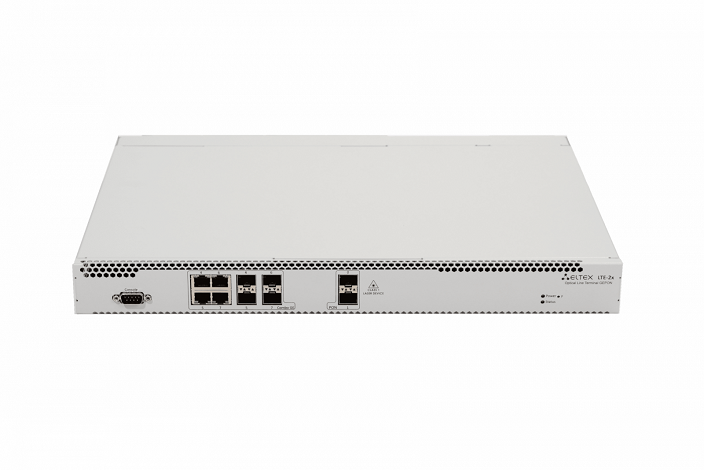

Eltex LTE-2X
Акименко Евгений (Новосибирск)
Алексеев Никита (Москва)
Бадер Дарья (Новосибирск)
Бекетов Максим (Новосибирск)
Браун Захар (Новосибирск)
Бринева Анна (Москва)
Бубенов Максим (Новосибирск)
Буйнич Алексей (Новосибирск)
Бурдюгова Татьяна (Москва)
Бурмистров Игорь (Москва)
Васильева Татьяна (Москва)
Дашкина Ксения (Новосибирск)
Дудоров Дмитрий (Москва)
Жигульская Екатерина (Москва)
Ильиных Никита (Новосибирск)
Камышников Григорий (Новосибирск)
Каночкин Виталий (Москва)
Кириллова Маргарита (Новосибирск)
Клюй Вячеслав (Москва)
Козлов Дмитрий (Новосибирск)
Кузьмин Максим (Москва)
Ларин Алексей (Москва)
Ломоносова Екатерина (Новосибирск)
Лысенко Алексей (Москва)
Макаревич Евгений (Новосибирск)
Монтоев Анатолий (Новосибирск)
Мосин Михаил (Новосибирск)
Муртазин Камиль (Казань)
Наполов Илья (Москва)
Передерин Сергей (Новосибирск)
Поддубный Владислав (Москва)
Пучков Александр (Москва)
Пчелинская Светлана (Москва)
Рекун Антон (Москва)
Репьюк Алексей (Новосибирск )
Самойлов Иван (Новосибирск)
Сидоренко Никита (Новосибирск)
Степанов Артем (Москва)
Сутоцких Илья (Москва)
Сытый Александр (Москва)
Трифонов Артем (Новосибирск)
Ударцев Евгений (Новосибирск)
Фадин Дмитрий (Москва)
Файзрахманов Марат (Москва)
Чердынцев Артём (Москва)
Шатуха Егор (Москва)
Шаяхметов Илья (Новосибирск)
Щербаков Максим (Москва)
Документация
Предыдущие версии
Описание
Предыдущие версии
Программное обеспечение
Краткое техническое описание (Datasheet)
– До 8 портов PON, исполнение 1U
– Удаленное управление посредством EMS, CLI,
SNMP
– Предоставление услуг кабельного телевидения
совместно с передачей данных
– Идеальное решение для небольшого поселка
или многоквартирного дома
Широкополосный абонентский доступ по технологии FTTH
представляет собой самый качественный вариант достав-
ки услуг Triple Play, так как обеспечивает высокие скорости
передачи данных на большие расстояния. Основным
преимуществом технологии PON является отсутствие на
участке от OLT до ONT активных узлов, требующих электро-
питания, что значительно снижает расходы на эксплуата-
цию сети. Кроме того, технология PON позволяет эконо-
мить на кабельной инфраструктуре за счет сокращения
суммарной протяженности оптических волокон, так как на
участке от центрального узла до сплиттера используется
одно волокно на группу до 128 абонентов.
Применение OLT LTE позволяет оператору строить масшта-
бируемые, отказоустойчивые сети «последней мили»,
отвечающие высоким требованиям к безопасности. OLT
осуществляет управление абонентскими устройствами,
коммутацию трафика и соединение с транспортной сетью.
OLT TurboGEPON
Станционное оборудование (OLT) предназначено для
организации широкополосного доступа по пассивным
оптическим сетям (PON).
Интерфейсы TurboGEPON служат для подключения
оптической распределительной сети (PON). К каждому
интерфейсу можно подключить до 128 абонентских
оптических терминалов по одному волокну. Выход в
транспортную сеть оператора реализуется посредством
10 Gigabit или комбинированных Gigabit uplink-
интерфейсов.
Центральная система управления
Единая система управления (EMS) для оборудования
ELTEX позволяет осуществить:
– поиск, добавление, настройку, мониторинг состояния
OLT/ONT и других сетевых элементов;
– мониторинг основных параметров устройств,
электропитания;
– мониторинг статистики по физическим и логическим
интерфейсам;
– управление абонентскими портами: конфигурации,
профили;
– управление системой массового автоматического
обновления ПО абонентских PON-устройств;
– построение графиков динамики различных
статистических параметров в режиме онлайн;
– отображение состояния физических портов в
графическом виде;
– система запуска основных конфигурационных
инструментов: SSH, TELNET, Web.
Сбор статистики
– Централизованный сбор, хранение и обработка
журналов работы, событий, аварий
– Система сбора и хранения аварийных сообщений
– Система быстрого поиска абонентских устройств
– Информация по количеству активных абонентов в
PON-сети и их статистика
– Мониторинг состояния и статистика по сервисам
Internet, VoIP, IPTV
– Централизованный сбор сообщений от устройств по
Syslog
– Система логирования всех действий пользователей в
рамках системы
Технические характеристики
Техническое описание
Станционные оптические терминалы TurboGEPON LTE
Комплексные решения для построения сетей
Наименование OLT
Количество портов
PON
Количество портов Uplink
Макс. количество
ONT
OLT LTE-2X
2
4 x combo 10/100/1000BASE-T/1000BASE-X
256
OLT LTE-8X
8
4 x 10/100/1000BASE-T
4 x combo 10/100/1000BASE-T/1000BASE-X
2 x 10GBASE-X (SFP+)
1024
www.eltex-co.ru
1
LTE-8X
LTE-2X
10/100/1000 Mбит/c для электрических портов
– Дуплексный режим 1/10 Гбит/с для оптических портов
1
Параметры SFP PON
– Среда передачи — оптоволоконный кабель SMF – 9/125,
G.652
2
– Коэффициент разветвления - до 1:128
– Поддержка функции измерения уровня мощности
принимаемого сигнала RSSI (Received Signal Strenght
Indication)
Class B+
– Соответствует ITU-T G.984.2, FSAN Class B+, SFF-8472
– Максимальная дальность действия: 20 км
– Передатчик: 1490 нм РОС лазер (DFB Laser)
– Скорость передачи данных: 2488 Мбит/с
– Средняя выходная мощность: +1,5..+5 дБм
– Ширина спектральной линии: -20 дБ 1.0 нм
– Приемник: 1310 нм APD/TIA
– Скорость передачи данных: 1244 Мбит/с
– Чувствительность приемника: -28 дБм
– Оптическая перегрузка приемника: -8 дБм
Class C++
– Соответствует ITU-T G.984.2, FSAN Class C++, SFF-8472
– Максимальная дальность действия: 60 км
– Передатчик: 1490 нм РОС-лазер (DFB Laser)
– Скорость передачи данных: 2488 Мбит/с
– Средняя выходная мощность: +7..+10 дБм
– Ширина спектральной линии: -20 дБ 1.0 нм
– Приемник: 1310 нм APD/TIA
– Скорость передачи данных: 1244 Мбит/с
– Чувствительность приемника: -32 дБм
– Оптическая перегрузка приемника: -12 дБм
– Динамический диапазон импульсного приемника: 20 дБ
Интерфейсы
LTE-2X
Uplink
– 4 комбинированных порта 10/100/1000BASE-T/1000BASE-X
(SFP)
Downlink
– 2 порта 2,5/1,25 Гбит/с TurboGEPON (SFP)
LTE-8X
Uplink
– 2 порта 10GBASE-X (SFP+)/1000BASE-Х
– 4 комбинированных порта 10/100/1000BASE-T/1000BASE-X
(SFP)
– 4 порта 10/100/1000BASE-T
Downlink
– 8 портов 2,5/1,25 Гбит/с TurboGEPON (SFP)
Режимы портов
– Дуплексный/полудуплексный режим
– IEEE 802.1v VLAN Classification by Protocol and Port
– IEEE 802.3ac VLAN tagging
– IEEE 802.1d MAC bridges
– IEEE 802.1x Port Based Network Access Control
Дополнительные возможности
– Регулируемое время хранения MAC-адресов
– Ограничение количества MAC-адресов
– Обработка неизвестных MAC-адресов
– Ограничение unicast/multicast/broadcast трафика
– Количество multicast групп до 2000
– Поддержка QinQ в соответствии с IEEE 802.1ad
– Поддержка IGMP Proxy
– Поддержка IGMP Snooping
– Поддержка функции быстрого переключения программ TV
(IGMP fast leave)
– Изоляция портов в пределах одной VLAN
– Поддержка STP, RSTP, MSTP
Управление и мониторинг
– Управление и мониторинг: Web, CLI, SNMP
– Ограничение доступа: по паролю, IP-адресу
Процессор
– Тактовая частота процессора — 800 МГц
– Количество ядер — 1
– Оперативная память — DDR2 SDRAM 256 Мб 320 МГц
– Энергозависимая память — 2х32 Мб SPI Flash
Физические параметры
1
– Напряжение питания :
– 220 В (150-250 В) AC, 50 Гц
– 48 В (-36..-72 В) DC
– Потребляемая мощность:
– Для LTE-2X не более 30 Вт
– Для LTE-8X не более 77 Вт
0 0
– Рабочий диапазон температур: от +5 до 40 C
– Относительная влажность до 80%
– Габариты: с установленным блоком питания: 430х44х258 мм,
19" конструктив, типоразмер 1U
Соответствует стандартам
– IEEE 802.3ah Ethernet in the First Mile
– IEEE 802.3i 10BASE-T Ethernet
– IEEE 802.3u 100BASE-T Fast Ethernet
– IEEE 802.3ab 1000BASE-T Gigabit Ethernet
– IEEE 802.3z Fiber Gigabit Ethernet
– ANSI/IEEE 802.3 NWay auto-negotiation
– IEEE 802.3x Full Duplex and flow control
– IEEE 802.3ad Link aggregation
– IEEE 802.1p Protocol for Traffic Prioritization
– IEEE 802.1Q Virtual LANs
– IEEE 802.1ad Provider Bridges (QinQ)
1 Параметр определяется при заказе
2 Для версии ПО 3.14.1 и выше
www.eltex-co.ru
2
Техническое описание
Комплексные решения для построения сетей
Функциональные возможности
Станционные оптические терминалы TurboGEPON LTE
Техническое описание
Комплексные решения для построения сетей
Сделать заказ
Предприятие “ЭЛТЕКС” — ведущий российский разработчик и
производитель коммуникационного оборудования с 30-летней
историей. Комплексность решений и возможность их бесшовной
интеграции в инфраструктуру Заказчика — приоритетное направление
развития компании.
+7 (383) 274 10 01
+7 (383) 274 48 48
eltex@eltex-co.ru www.eltex-co.ru
www.eltex-co.ru
3
О компании ELTEX
Наименование
Описание
OLT LTE-2X
OLT LTE-2X, 2 порта SFP-xPON, 4 комбинированных порта 10/100/1000BASE-T/1000BASE-X,
встроенный коммутатор L2+, RSSI
OLT LTE-8X
OLT LTE-8X, 8 портов SFP-xPON, 4 порта 10/100/1000BASE-T,
4 комбинированных порта 10/100/1000BASE-T/1000BASE-X,
2 порта 10GBASE-X (SFP+)/1000BASE-X, встроенный коммутатор L2+, RSSI
Сопутствующие товары
PM160-220/12
Модуль питания PM160-220/12, 220 В AC, 160 Вт
PM100-48/12
Модуль питания PM100-48/12, 48 В DC, 100 Вт
Сопутствующее программное обеспечение
EMS-OLT
Опция EMS-OLT системы управления Eltex.EMS для управления и мониторинга сетевыми
элементами ELTEX: 1 сетевой элемент OLT
Информация для заказа
IP-сеть
ONT
ONT
Сплиттер
coax
Сплиттер
Сумматор
CaTV
ONT
Камера
видео-
наблюдения
OLT
Многоквартирные дома,
Бизнес-центры
Коттеджные поселки,
Малоэтажная застройка
Протяженные участки:
дороги, периметры
Wi-Fi 802.11b/g/n/ac
2,4 GHz/5GHz
IPTV
Медиацентр
NV
Телефонный
аппарат
ПК
Телевизор
1/10G
2,5G
1550nm
1490nm
1310nm
1,25G
Схема применения
Станционные оптические терминалы TurboGEPON LTE
