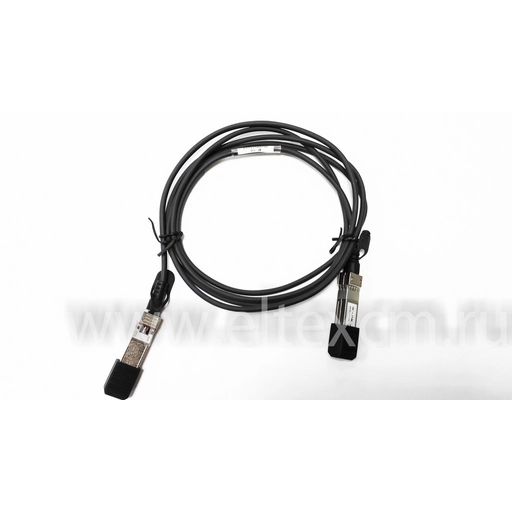

FANG HANG FH-DP1T30SS01
Акименко Евгений (Новосибирск)
Алексеев Никита (Москва)
Бадер Дарья (Новосибирск)
Бекетов Максим (Новосибирск)
Браун Захар (Новосибирск)
Бринева Анна (Москва)
Бубенов Максим (Новосибирск)
Буйнич Алексей (Новосибирск)
Бурдюгова Татьяна (Москва)
Бурмистров Игорь (Москва)
Васильева Татьяна (Москва)
Дашкина Ксения (Новосибирск)
Дудоров Дмитрий (Москва)
Жигульская Екатерина (Москва)
Ильиных Никита (Новосибирск)
Камышников Григорий (Новосибирск)
Каночкин Виталий (Москва)
Кириллова Маргарита (Новосибирск)
Клюй Вячеслав (Москва)
Козлов Дмитрий (Новосибирск)
Кузьмин Максим (Москва)
Ларин Алексей (Москва)
Ломоносова Екатерина (Новосибирск)
Лысенко Алексей (Москва)
Макаревич Евгений (Новосибирск)
Монтоев Анатолий (Новосибирск)
Мосин Михаил (Новосибирск)
Муртазин Камиль (Казань)
Наполов Илья (Москва)
Передерин Сергей (Новосибирск)
Поддубный Владислав (Москва)
Пучков Александр (Москва)
Пчелинская Светлана (Москва)
Рекун Антон (Москва)
Репьюк Алексей (Новосибирск )
Самойлов Иван (Новосибирск)
Сидоренко Никита (Новосибирск)
Степанов Артем (Москва)
Сутоцких Илья (Москва)
Сытый Александр (Москва)
Трифонов Артем (Новосибирск)
Ударцев Евгений (Новосибирск)
Фадин Дмитрий (Москва)
Файзрахманов Марат (Москва)
Чердынцев Артём (Москва)
Шатуха Егор (Москва)
Шаяхметов Илья (Новосибирск)
Щербаков Максим (Москва)
Краткое техническое описание (Datasheet)
www.fanghangtech.com July 16, 2015
FANG HANG TECH LIMITED
FH-DP1T30SS0x
（
x=1-5
）

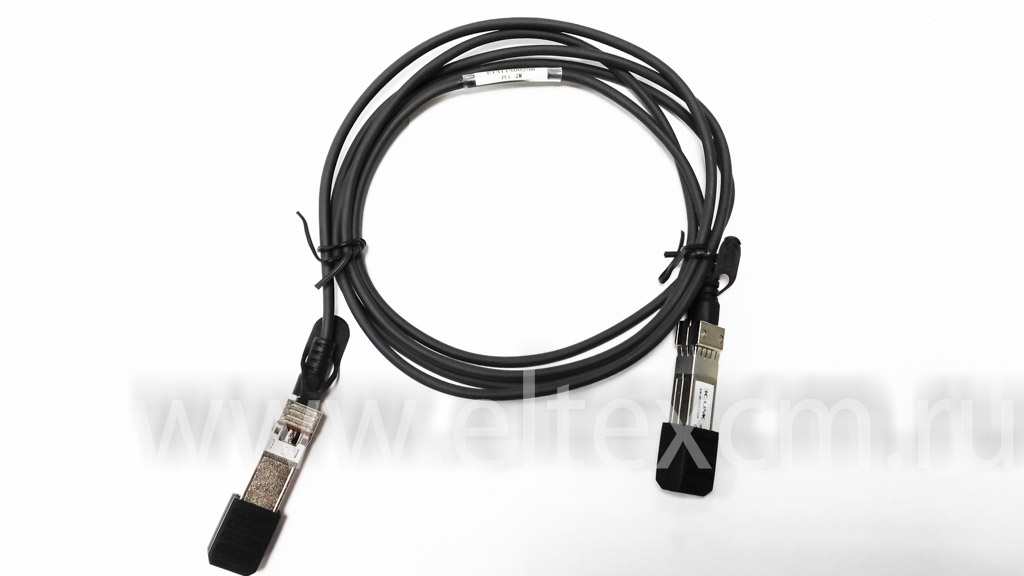

10G SFP+ to SFP+ DAC CABLE 1-5M
1st
Product Features
Support for multi-gigabit data rates up to 10.5Gbps
Hot-pluggable SFP 20PIN footprint
I/O Connector designed for high speed differential signal applications
Improved Pluggable Form Factor(IPF) compliant for enhanced
EMI/EMC performance
Compatible to SFP+ MSA
Available lengths (in meters): 1, 3, 5
RoHS compliant
Power Supply :+3.3V
Case operating temperature: Commercial: 0°C to +70°C
Applications
High capacity I/O in Storage Area Networks, Network Attached Storage, and Storage Servers
Switched fabric I/O such as ultra high bandwidth switches and routers
InfiniBand SDR, DDR, QDR
Data center cabling infrastructure
High density connections between networking equipment
10G Ethernet Data Center Intra-Rack and Inter-Rack links
Ordering Information
Part Number
Number
FH-DP1T30SS0x
SFP+ Direct Attach Passive Cable (10GSFP+Cu), 1-5m, AWG:30, 0ºC ~ +70ºC
www.fanghangtech.com July 16, 2015
FANG HANG TECH LIMITED
FH-DP1T30SS0x
（
x=1-5
）
10G SFP+ to SFP+ DAC CABLE 1-5M
2nd
General
The SFP+ passive cable assemblies are high performance, cost effective I/O solutions for 10G Ethernet and 10G Fiber
Channel applications. SFP+ copper modules allow hardware manufactures to achieve high port density, configurability
and utilization at a very low cast and reduced power budget. The high speed cable assemblies meet and exceed Gigabit
Ethernet and Fiber Channel industry standard requirements for performance and reliability.
Recommended Operating Conditions
Parameter
Symbol
Min
Typical
Max
Unit
Storage Ambient Temperature
-40
+85
°C
1
Operating Case Temperature
Tc
0
70
°C
Power Supply Voltage
VCC3
3.14
3.3
3.47
V
Power Dissipation
PD
0.02
W
Notes: 1. Assumes no mechanical load force on the unit. Ensuring no mechanical load force requires a cable bend
radius of >105 mm within 100 mm of either cable and SFP+ end and >60 mm on the rest of the cable. Otherwise, the
storage temperature range is -20 to 75°C.
General Specifications
Parameter
Symbol
Min
Typ
Max
Units
Ref.
Bit Rate
BR
10.3
Gb/s
Bit Error Ratio
BR
10-15
1
notes: 1.Tested with a 231 – 1 PRBS
www.fanghangtech.com July 16, 2015
FANG HANG TECH LIMITED
FH-DP1T30SS0x
（
x=1-5
）
10G SFP+ to SFP+ DAC CABLE 1-5M
3rd
Pin Definitions And Functions
PIN
Logic
Symbol
Name/Description
Notes
1
VeeT
Tx ground
2
LV-TTL-O
Tx Fault
N/A
1
3
LV-TTL-I
Tx Disable
Transmitter Disable
2
4
LV-TTL-I/O
SDA
Tow Wire Serial Data
5
LV-TTL-I
SCL
Tow Wire Serial Clock
6
MOD-DEF0
Module present, connect to VeeT
7
LV-TTL-I
RS0
N/A
1
8
LV-TTL-O
LOS
LOS of Signal
2
9
LV-TTL-I
N/A
N/A
1
10
VeeR
Rx ground
11
VeeR
Rx ground
12
CML-O
RD-
Reciever Data Inverted
13
CML-O
RD+
Reciever Data Non-Inverted
14
VeeR
Rx ground
15
VccR
Rx power supply
16
VccT
Tx power supply
17
VeeT
Tx ground
18
CML-I
TD+
Transmitter Data Non-Inverted
19
CML-I
TD-
Transmitter Data Inverted
20
VeeT
Transmitter Ground
Notes: 1. Signals not supported in SFP+ Copper pulled-down to VeeT with 30K ohms resistor
2. Passive cable assemblies do not support LOS and TX_DIS
www.fanghangtech.com July 16, 2015
FANG HANG TECH LIMITED
FH-DP1T30SS0x
（
x=1-5
）
10G SFP+ to SFP+ DAC CABLE 1-5M
4th
Management Interface
